Backs und Bänke fertigen und montieren

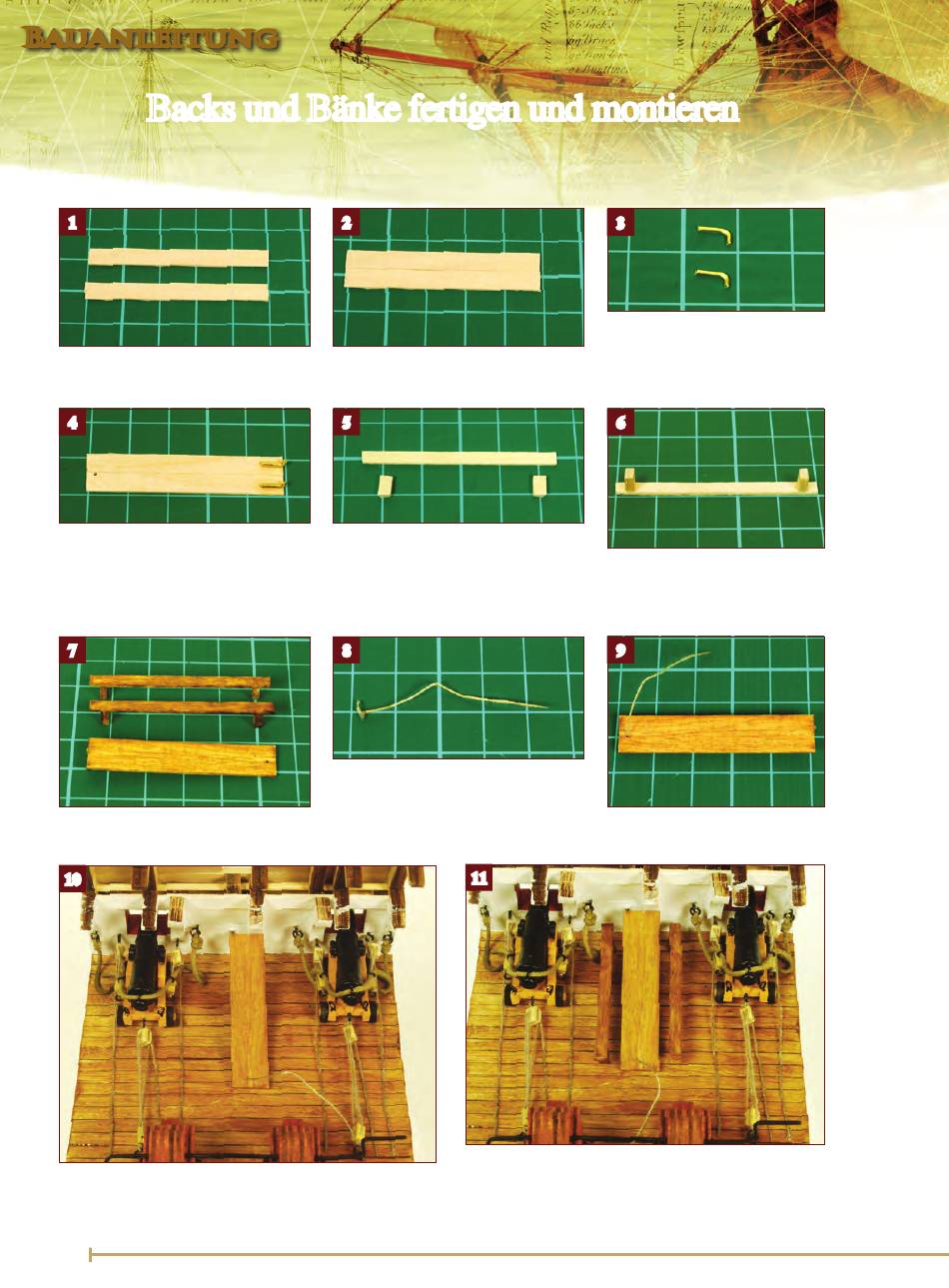

Wir zeigen Ihnen, wie Sie eine Back und zwei Bänke fertigen. Für die andere Modellseite benötigen Sie
einen weiteren Satz – oder Sie statten Ihr Modell mit Hängematten aus. Back und Bänke fertigen Sie aus
den 1 x 3- und 1 x 5-mm-Leisten der Ausgabe 139 und 2 x 3-mm-Restleisten Ihrer Ausgabe 136.
1
1.
Aus einer 1 x 5-mm-Leiste zwei
Stücke von 50 mm Länge abschneiden.
4
4. Die so entstandenen Haken an ein
Ende der Back leimen. Ihr Abstand soll
jenem der beiden Ringbolzen in der
Bordwand entsprechen. Ein 0,7-mm-Loch
in das andere Ende bohren.
7
7.
Back und Bänke im Farbton dunkle
Eiche beizen.
10
10.
Stecken Sie die Haken in die Ringbolzen in der Bordwand.
Das andere Ende wird später an den Decksbalken aufgehängt.
84
2
2.
Mit etwas Weißleim an den Längseiten
die beiden Leisten zusammenfügen.
5
5.
Aus der 1 x 3-mm-Leiste 50 mm für
eine Bank ablängen, außerdem zwei
5 mm lange Stücke aus der 2 x 3-mm-
Leiste für die Füße. Mit einer Gehrungs-
lade gelingen akkurate Winkel.
8
8.
Einen 0,25-mm-Faden mit einem
Knoten versehen, diesen versiegeln und
ein Ende abtrennen. Das andere Ende auf
50 mm einkürzen; daran wird die Back
aufgehängt.
11
11.
Die Sitzbänke beiderseits der Back auf das Deck leimen.
Die Schritte 1–11 optional für die andere Modellseite
wiederholen oder dort Hängematten aufriggen.
3
3.
Sie schneiden vom Draht für die
Pumpenkurbeln zwei 5-mm-Stücke
und biegen je 2 mm im rechten
Winkel um.
6
6.
Die Füße im Abstand von 2 mm
zu den Enden an die Bank leimen.
Für jede Back benötigen Sie zwei
Bänke.
9
9.
Fädeln Sie den Faden durch das
Loch in der Back.
