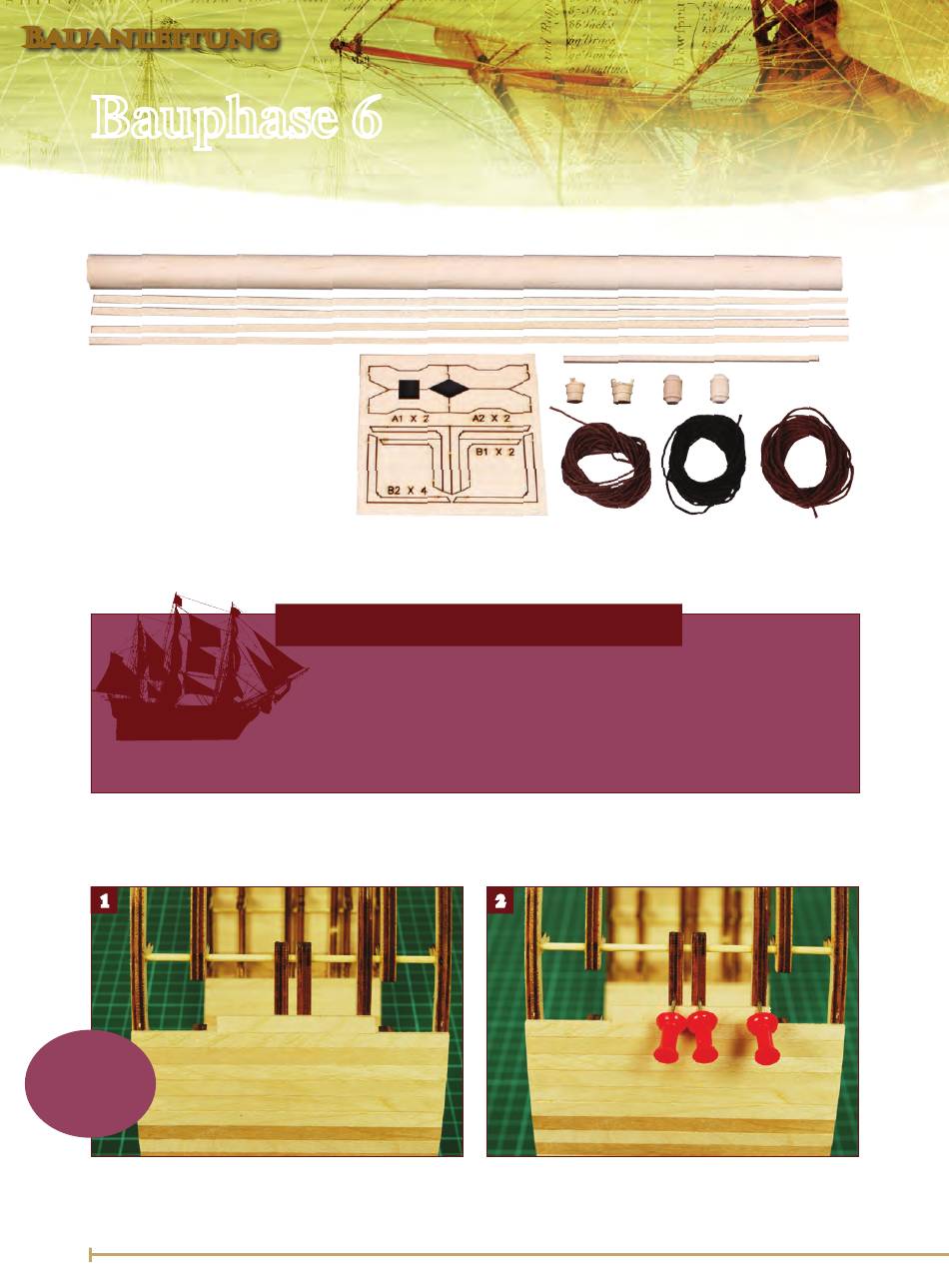

Bauanleitung
Bauphase 6
Sie erhalten den Mast, Teile für den Mastfuß und Details,
mit denen später das fertiggestellte Querschnittmodell
ausgestattet wird.
Holzleisten
1 Rundholz (14 x 300 mm)
4 Holzleisten 1 x 3 mm, 300 mm lang
1 Holzleiste 2 x 2 mm, 100 mm lang
Beschlagteile
Brauner 0,75-mm-Faden, 2 m lang
Schwarzer 0,5-mm-Faden, 2 m lang
Brauner 0,5-mm-Faden, 2 m lang
Holzformteile
Lasergeschnittene Teile für Mastfuß und
Plattformrahmen
2 kleine Eimer, 2 kleine Holzfässer
Es wird jeweils nur eine Seite des Modells gezeigt. Wiederholen Sie sämtliche Montageschritte auf der
1
KURZTIPP
Nicht die
1,5-mm- mit den
2-mm-Leisten
verwechseln.
1.
Von einer 2 x 5-mm-Leiste 46 mm ablängen. Das Stück so
aufleimen, dass es Spant 4 um etwa 1 mm überragt.
20
So werden die Teile verbaut
In dieser Montagesitzung führen Sie die
Außenbeplankung fort. Dabei belassen
Sie einige Lücken, die später zu
Stückpforten und Eingangspforten
erweitert werden. Für die Beplankung
verwenden Sie die 2 x 5-mm-Leisten der
Ausgaben 124 und 125.
Aufbringen der Außenbeplankung
gegenüberliegenden Seite Ihres Querschnittmodells.
Zudem fertigen Sie aus lasergeschnit-
tenen Teilen den Mastfuß, der im
Laderaum auf dem Kiel der Victory
montiert wird. Die Plattformrahmen,
das Rundholz (für den Großmast) und
die übrigen Bauteile bewahren Sie
sorgsam für die spätere Montage auf.
2
2.
Mit Reißzwecken oder Pinnwandnadeln (siehe oben) die
Leiste fixieren, bis der Leim getrocknet ist.
