ModelSpace DeAGOSTINI HMS Victory Bauanleitung Seite 122

Bauanleitung
5

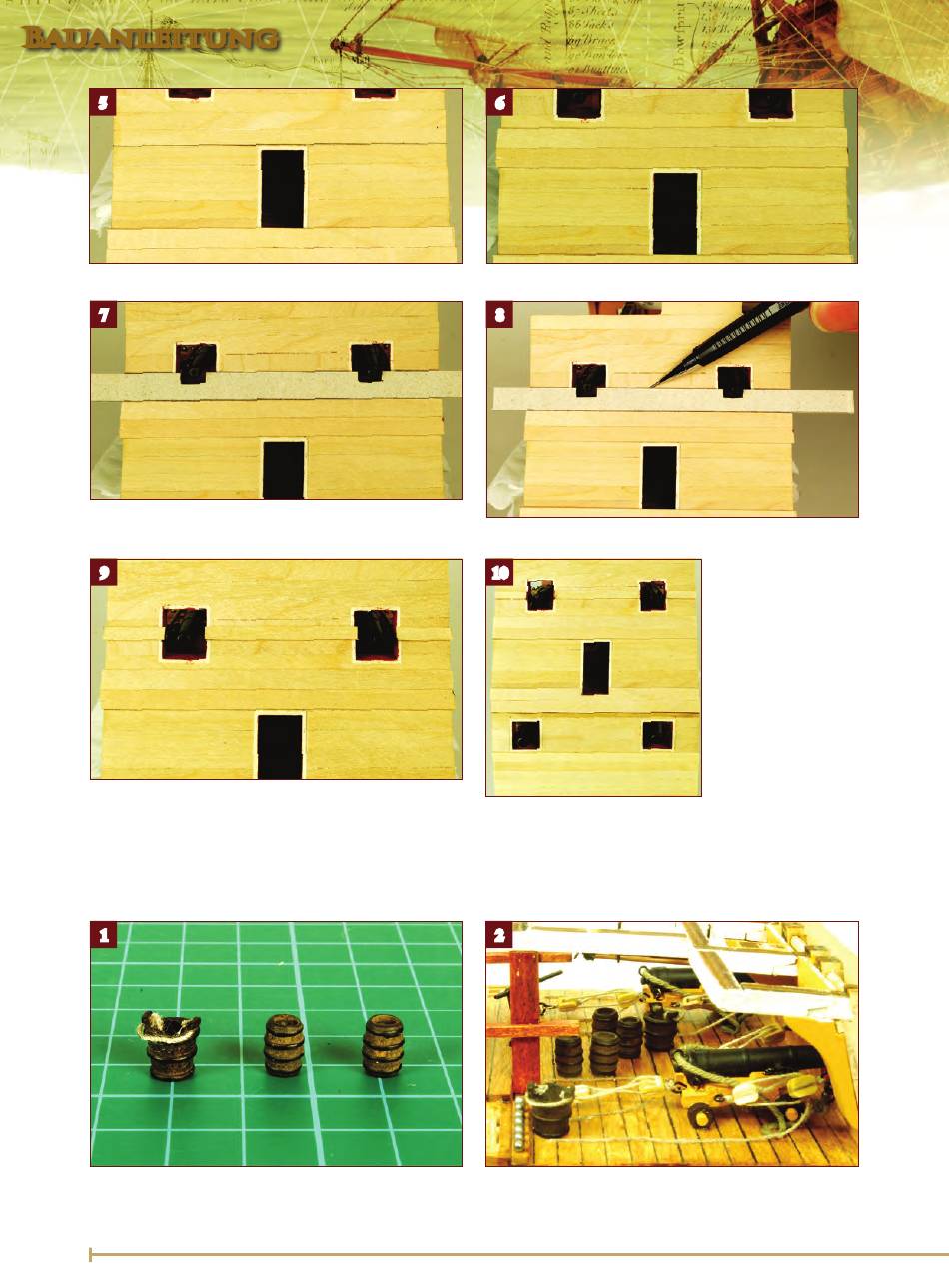

5. Eine Linie 1,5 mm oberhalb der Eingangspforte aufzeichnen.
7
7.
In einen 8 mm breiten Pappstreifen Aussparungen für Kanonen-
rohre schneiden. Oberhalb des oberen Bergholzes anlegen.
9
9. Eine 1 x 3-mm-Leiste oberhalb der Linie aufleimen.
Auch die Kanonen des oberen Batteriedecks werden mit Eimern und Fässern ausgestattet. Die Fässchen
entstammen dieser Ausgabe, Material für die Eimer den Ausgaben 126 und 131.
1
1.
Für die Fertigung eines Eimers und zweier Fässer je Kanone
ziehen Sie die Ausgabe 143 zurate.
122
Eimer und Fässer für die Kanonen
6
6. Zwei 1 x 5-mm-Leisten oberhalb der Linie aufleimen.
8
8.
Wie gezeigt, mithilfe des Pappstreifens eine Line ziehen.
10
2
2.
Eimer und Fässer nach Belieben bei den Kanonen auf das
Deck leimen.
10.
Die Schritte zur
Montage von Berghölzern
auf der anderen Modell-
seite wiederholen.
Überstände der Berghöl-
zer vorne und achtern am
Modell sowie in den
Stückpforten und
Eingangspforten
freischneiden und bündig
schleifen. Schnittkanten
und andere schadhafte
Stellen mit Beize oder
Farbe ausbessern.
