Bauphase 1

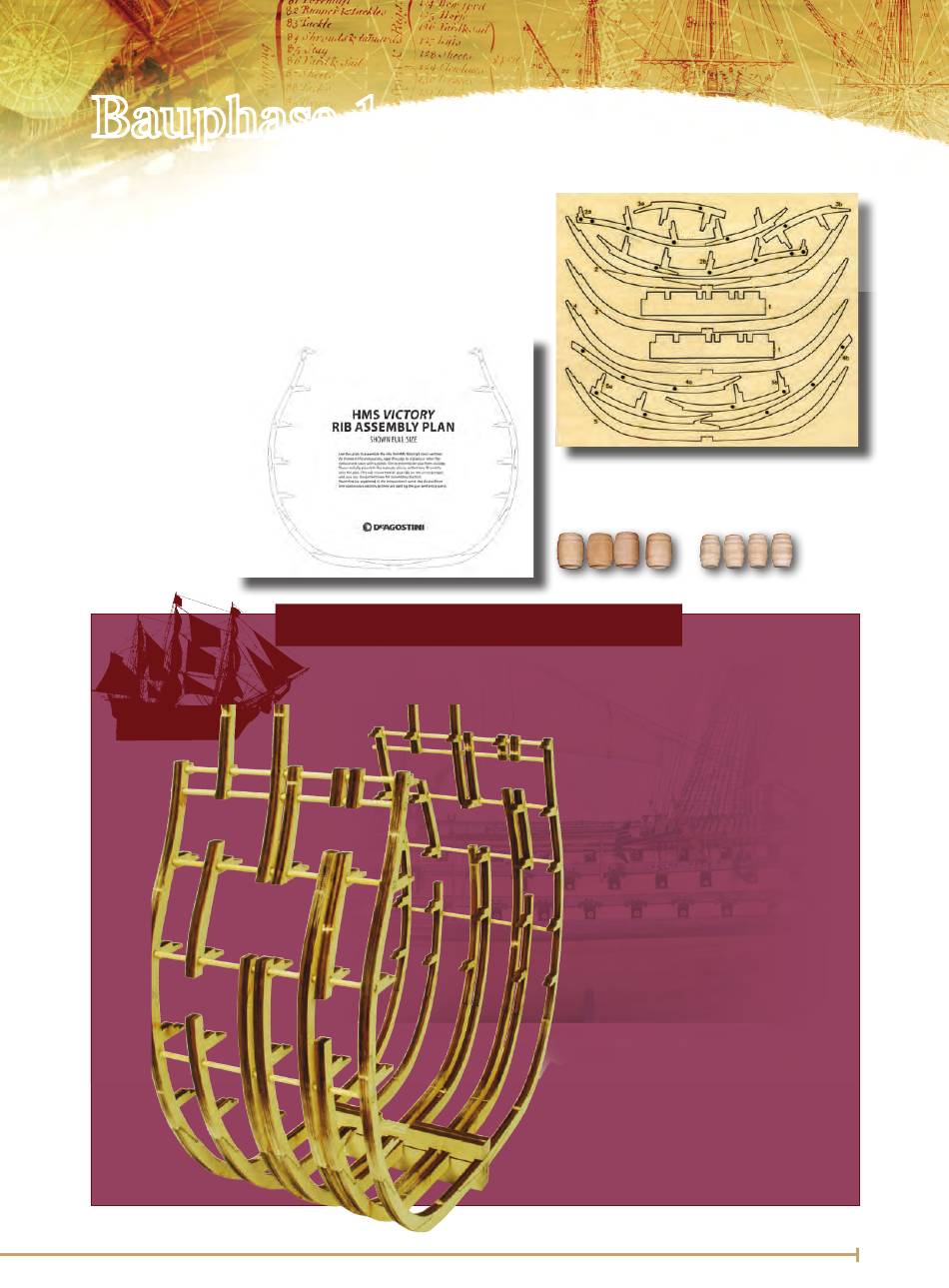

Mit dieser Ausgabe erhalten Sie neben einem
Spantenplan die ersten Bauteile für die Spanten,
die das Grundgerüst des Querschnittmodells
bilden, sowie einige Fässer für den Laderaum.
Holzformteile
Lasergeschnittene Spantsegmente
Beschlagteile
4 große Fässer
4 kleine Fässer
Spantenplan
So werden die Teile verbaut
Das Spantengerüst besteht aus sieben
Spanten, von denen Sie zunächst vier
erhalten – Nr. 2, 3, 4 und 5.
Wie beim Original bestehen die Spanten
aus einzelnen Segmenten, die es anhand
des mitgelieferten Plans zusammen-
zusetzengilt. Der Spantenplan ist nötig,
damit Sie die Segmente passgenau
montieren können. Die äußeren beiden
Spanten (den ersten bilden die drei
Bauteile 2, 2a und 2b) werden so verbaut,
dass sie am fertigen Modell sichtbar sind.
Aus diesem Grund weisen diese Spanten
angedeutete Verbindungsnähte auf, die
jenen an den Spanten der echten Victory
gleichen. Obgleich die äußere Form der
Spanten des Querschnittmodells
identisch ist, weisen einige von ihnen
Besonderheiten auf: Sie sind durch die
Öffnungen für Stück- und Eingangs-
pforten unterbrochen. Die achteren
Spanten des Quarterdecks, die Sie mit
Ausgabe 122 erhalten, sind höher als die
vorderen. Zudem tragen einige Spanten
Decksknie an abweichenden Positionen,
da auch am Original die Lage der Decks-
balken uneinheitlich ist. Die Montage-
anleitung gibt an, wie der Spantenplan
für jeden Spant zu nutzen ist.
