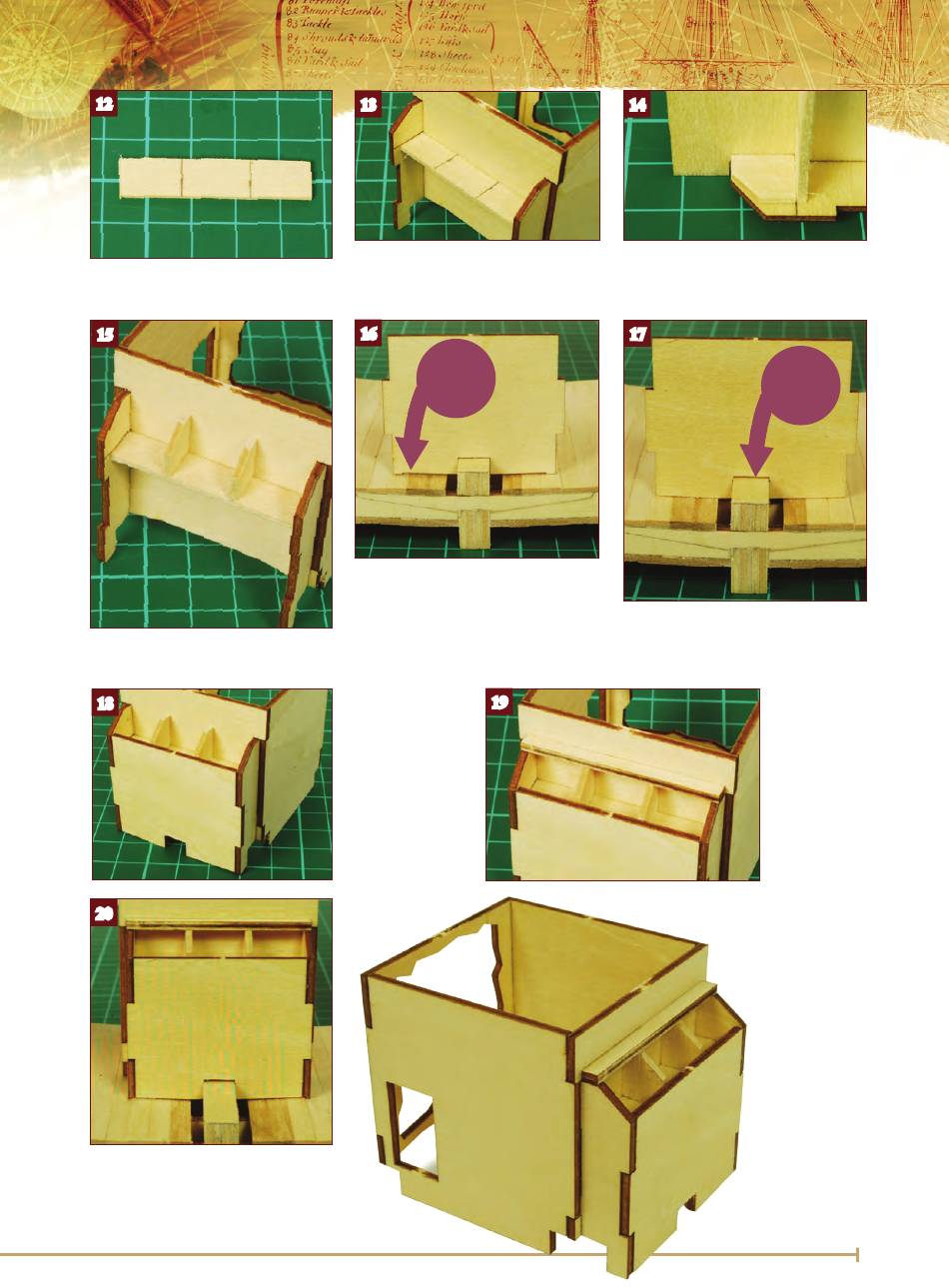

12. Mit Bleistiftmarkierungen den
Einlegeboden in drei Abschnitte
gleicher Länge teilen.
15
15.
Die Trennwände aufrecht auf die
Markierungen des Einlegbodens leimen.
18
20
20.
Die gesamte Konstruktion in den
Laderaum stellen. Falls nötig, die
Seitenteile des Kugelmagazins unten für
einen korrekten Sitz nacharbeiten.
13
13. Den Einlegeboden auf Höhe der
Markierungen in das Kugelmagazin
leimen. Den Leim gut trocknen lassen.
16
Diese
Aussparung
ggf.
erweitern.
16.
Die Rückwand (17) des Kugelmagazins
zur Probe auf das Kielschwein setzen. Die
Aussparung in der Mitte soll um die dickeren
Leisten der Beplankung greifen. Bei unserem
Modell reichen die dickeren Leisten sogar
rechts und links über die Rückwand hinaus.
18.
Sie leimen 19
die Rückwand
an das Kugel-
magazin.
14
14. Die Trennwände an die Seitenteile
halten, und ggf. mit Schleifpapier an
deren Form und Größe angleichen.
17
Diese
Aussparung
ggf.
erweitern.
17.
Die Unterkante der Rückwand so
lange nacharbeiten, bis keine Lücken
mehr vorhanden sind. Die Aussparung
für das Kielschwein ggf. erweitern.
19.
schmale
Leiste 19 auf
das Magazin
leimen. An
ihr befestigen
Sie später die
Deckel-
scharniere.
Ansicht des
Rohbaus von
Pumpenbrunnen
mit Kugelmagazin.
Die Trennwände
im Kugelmagazin
benötigen Sie
nicht bei
geschlossenen
Deckeln. Deren
Montage erfolgt
in Ausgabe 131.
