Bauanleitung

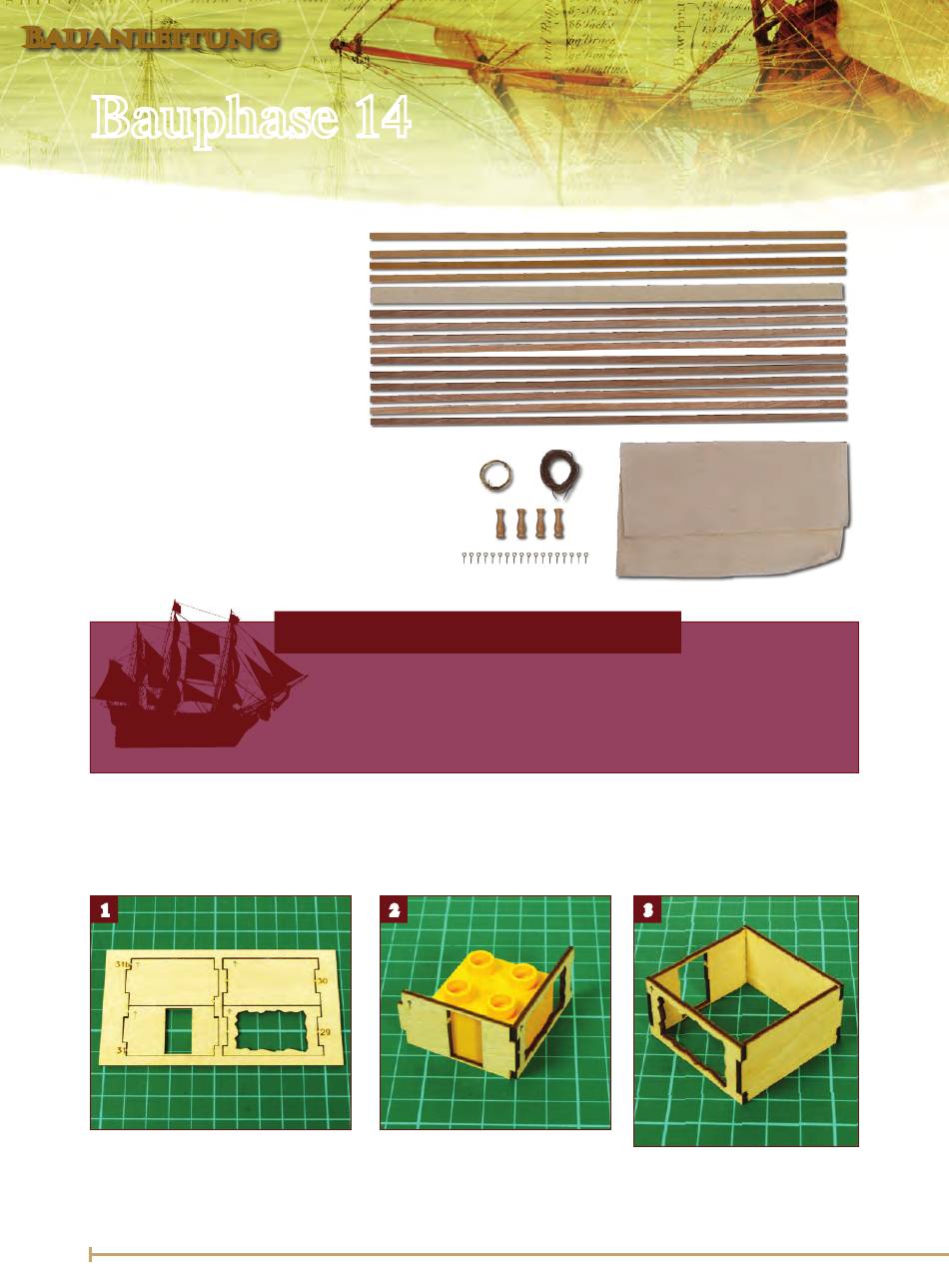

Bauphase 14

Mit dieser Ausgabe erhalten Sie Bauteile zur Detaillierung des Orlopdecks.
Holzleisten
4 Holzleisten 1 x 4 mm, 300 mm lang
1 Holzleiste 1 x 10 mm, 300 mm lang
10 Holzleisten 1,5 x 4 mm, 300 mm lang
Holzformteile
4 Holzsäulen, 18 mm
Beschlagteile
0,5-mm-Messingdraht, 250 mm lang
Baumwolltuch, 130 x 130 mm
Naturfarbener 0,5-mm-Faden, 250 mm lang
18 Ringbolzen (7 mm)

Montage des Pumpenbrunnens im Orlopdeck

Sie benötigen die lasergeschnittenen Bauteile und das Eichenfurnier Ihrer Ausgabe 132 sowie
1
1.
Bei den vier Wänden, wie im Foto zu er-
kennen, jeweils mit einem Pfeil markieren,
wo oben ist. Die Tür von Wand 31
entnehmen und sorgsam aufbewahren.
52
So werden die Teile verbaut
Sie erhalten das Material für die Beplankung des unteren Batteriedecks. Zuvor gilt es,
die Detaillierung des Orlopdecks abzuschließen, da es später nicht mehr zugänglich
sein wird. Sie fertigen den oberen Teil des Pumpenbrunnens und montieren
Decksknie und Oberteile der Bodenwrangen. Weiter geht es mit der Fertigung der
Seekisten – zusätzliches Material für weitere Kisten erhalten Sie mit Ausgabe 135.
die 1 x 3-mm-Leiste der Ausgabe 126.
2
2. Die vordere Wand (29) und die
Steuerbordwand (31) mithilfe eines
entsprechend großen Bausteins
rechtwinklig aneinanderleimen.
3
3.
Statten Sie den Pumpenbrunnen
mit Rück- und Backbordwand aus.
