Montage der Laderaumplattformen

Sie benötigen 1 x 3-mm-Leisten (Ausgabe 127) sowie die lasergeschnittenen Stützen (Ausgabe 126).
1
KURZTIPP
Es eignet sich einer
der Beutel, in dem
Bauteile stecken.

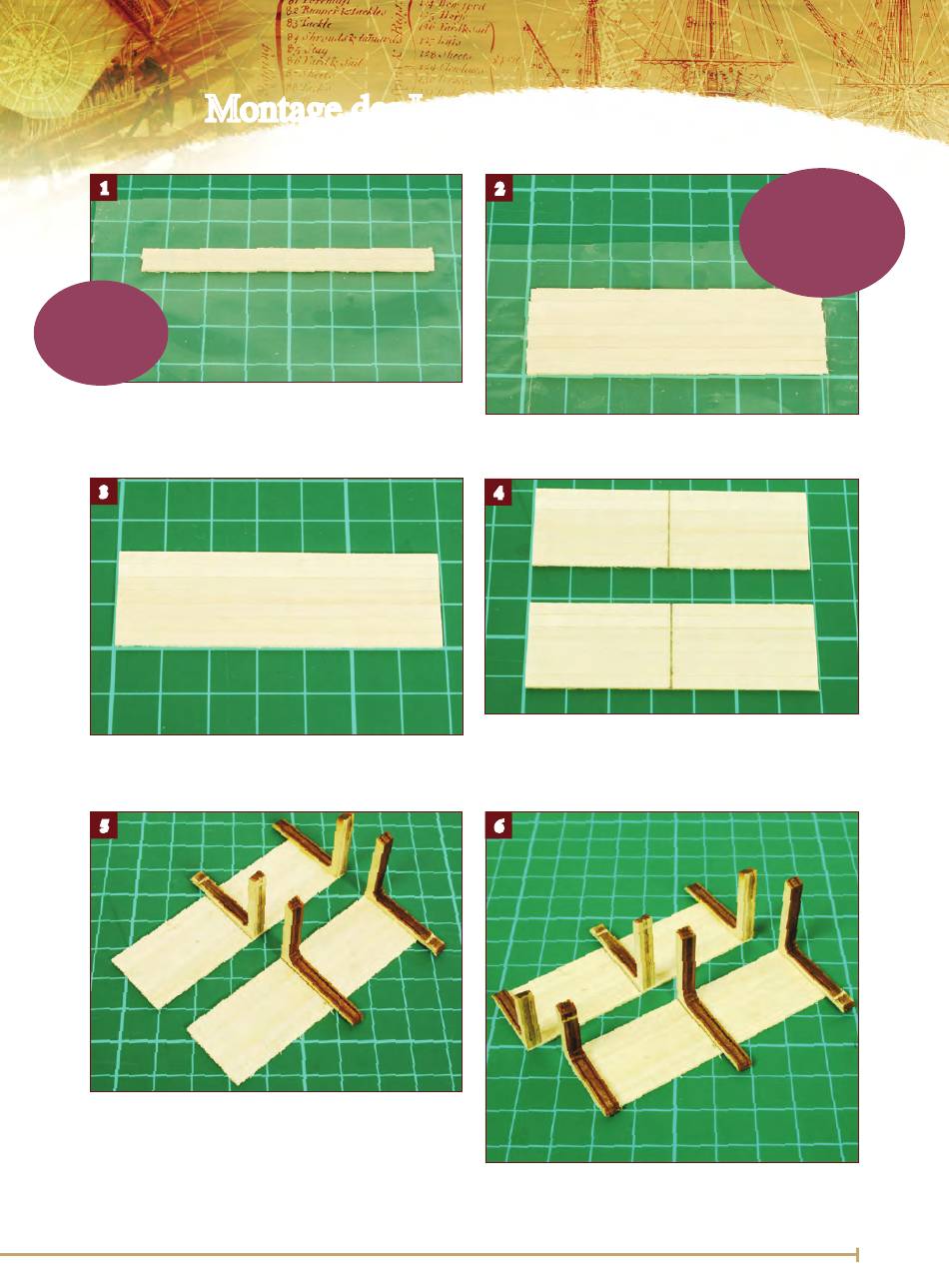

1. Aus einer 1 x 3-mm-Leiste zwei 76-mm-Stücke ablängen
und mit ihren Längskanten aneinanderleimen. Zum Trocknen
legen Sie sie auf eine ebene Unterlage, von der sie sich leicht
lösen lässt (z. B. Glas oder Kunststoff ).
3
3. Die Plattform soll 75 mm lang sein. Die Schnittkanten nach
dem Zuschneiden glätten. Wiederholen Sie die Schritte 1–3,
um eine zweite Plattform herzustellen.
5
5.
Die Plattformen, wie gezeigt, bereitlegen. Die Linien von
Schritt 4 sollen in einer Flucht liegen. Sie leimen nun je eine
der beiden größeren Plattformstützen (B2) – die Senkrechten
weisen zueinander – an ein Ende der Plattformen. Ein zweites
Stützenpaar so an die Linien von Schritt 4 leimen, dass sich die
Stützen in der Mitte der Plattformen befinden.
2
2.
Fügen Sie für eine 21 x 76 mm messende Plattform fünf
weitere Leisten hinzu. Die Leimverbindungen gut trocknen
lassen.
4
4.
Versehen Sie beide Plattformen im Abstand von 39,5 mm
zu einem Ende mit einer Linie (die Linie soll sich 2 mm neben
der Mitte befinden, damit sie die Stütze B2 im nächsten
Schritt exakt in der Plattformmitte aufleimen).
6
6.
Die kleineren Stützen (B1) an den freien Enden der Plattform
befestigen. Die Leimverbindungen gut trocknen lassen.
KURZTIPP
Das Gitter einer
Schneidmatte
gewährleistet die
Rechtwinkligkeit der
Plattform.
