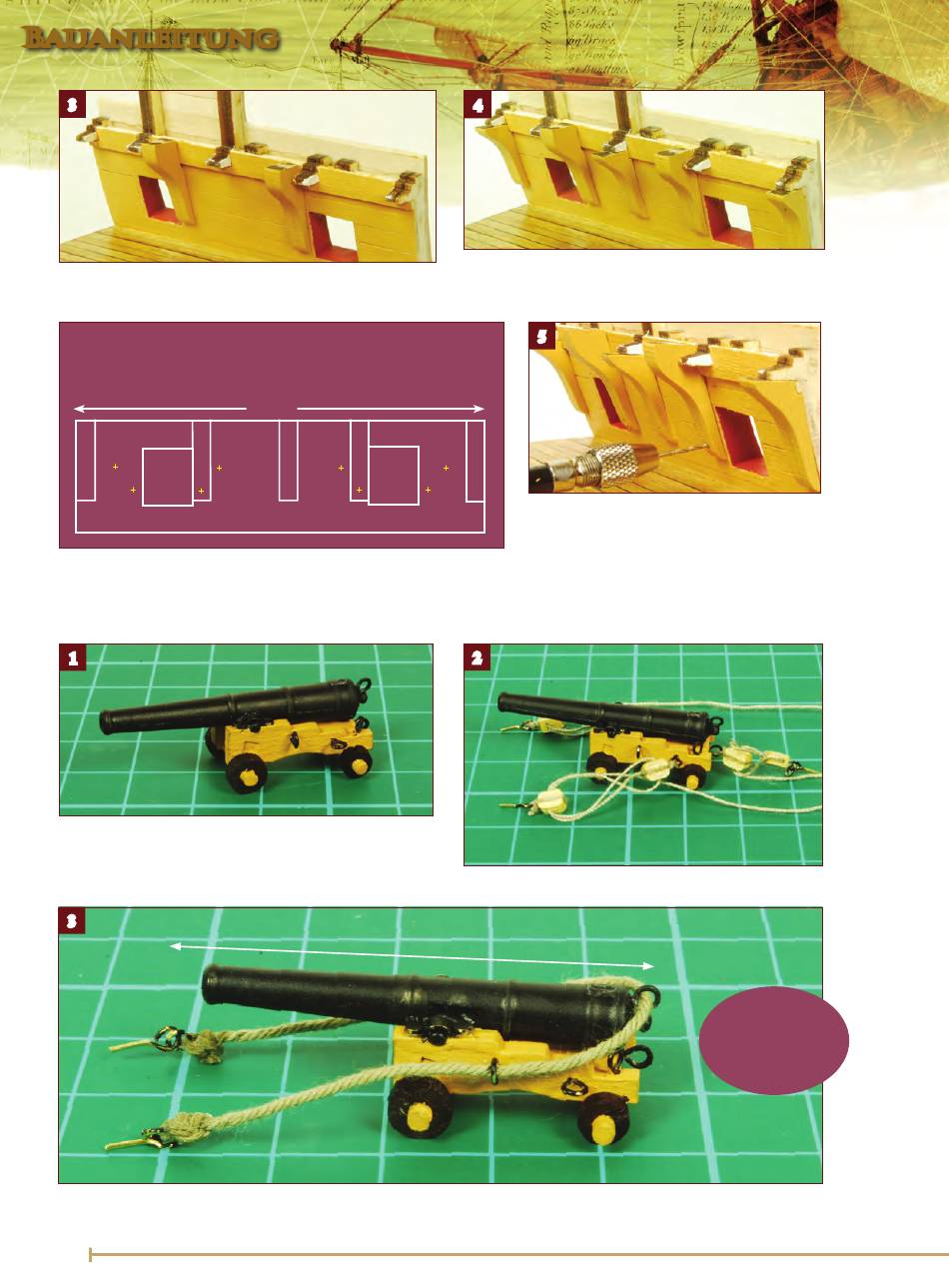

Montage Der 12-Pfünder - ModelSpace DeAGOSTINI HMS Victory Bauanleitung

Bauanleitung
3
3.
Die größeren Decksknie werden innen neben die Stück-
pforten geleimt.
POSITIONEN DER RINGBOLZEN
Das Diagramm zeigt die Positionen der Ringbolzen für die Kanonen-
takel. Für die andere Modellseite verwenden Sie es spiegelbildlich.
Die vier 12-Pfünder-Bausätze haben Sie mit den Ausgaben 144 und 145 erhalten.
1
1.
Die 12-Pfünder wie die 32-Pfünder von Ausgabe 139
zusammensetzen. Abgesehen von den geringeren
Abmessungen ist der Zusammenbau identisch. Die größeren
Räder werden vorne an der Lafette montiert.
3
3.
Wie in Ausgabe 139 dargestellt, das Brooktau anschlagen. Der Abstand zwischen Ringbolzen und der Kausch beträgt 45 mm.
114
91 mm
Montage der 12-Pfünder
45 mm
4
4.
Die kleinen Knie unter die mittlere und die äußeren
Balkenauflagen leimen. Die Schritte 3 und 4 auf der anderen
Seite wiederholen.
5
5.
An den mit Kreuzen gekennzeichneten Stellen
des Diagramms 0,7-mm-Löcher für Ringbolzen in
Bordwand und Decksknie bohren.
2
2.
Wie in Ausgabe 139 gezeigt, die Kanonentakel anbringen.
KURZTIPP
Die Takel aus Schritt
2 fehlen hier der
Übersichtlichkeit
halber.
