Bauanleitung
5

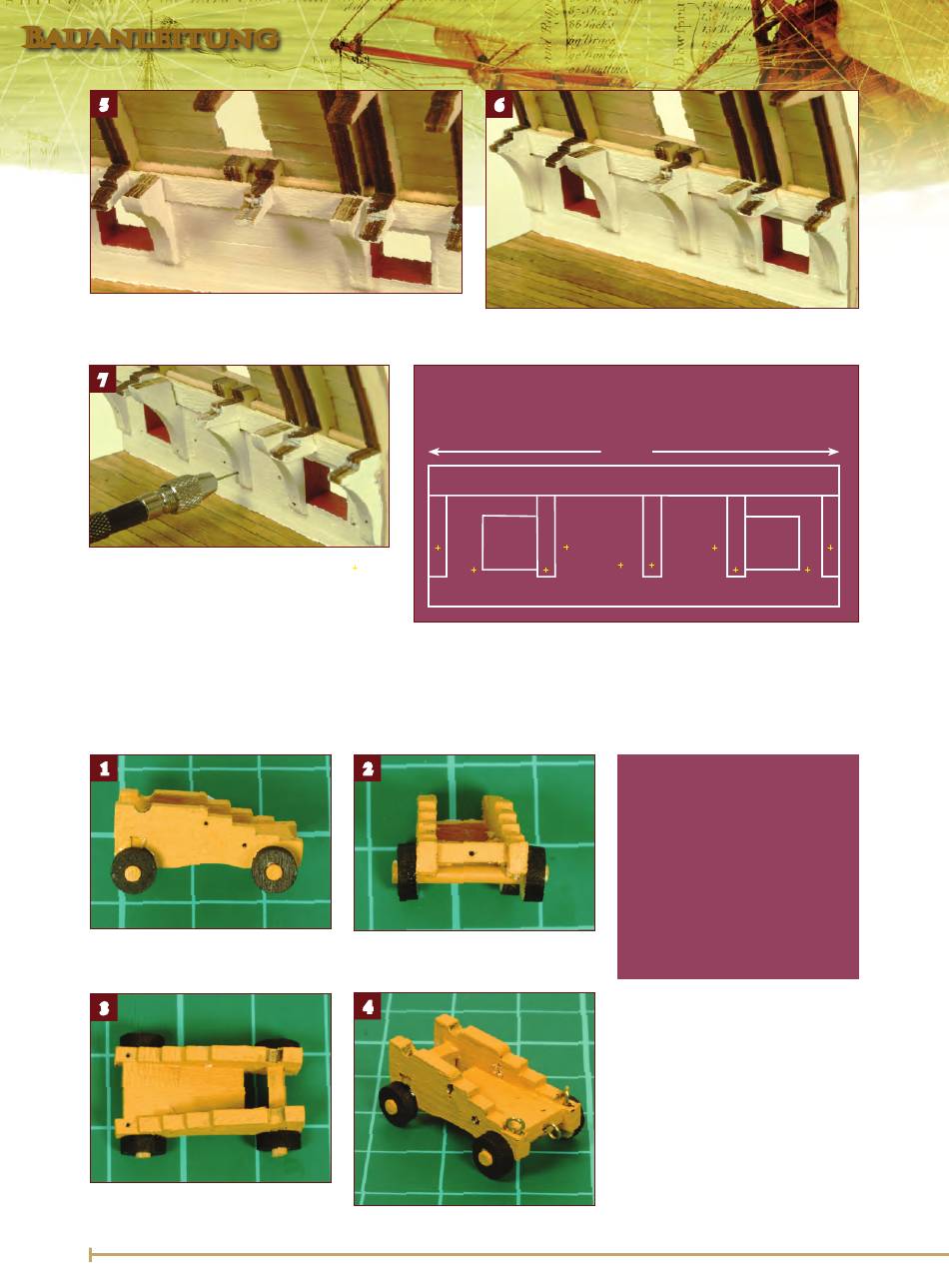

5.
Leimen Sie die größeren Decksknie zwischen die beiden
Stückpforten. Jedes Knie soll mit „seiner" Stückpforte
abschließen und nicht über die Decksauflage hinausragen.
7
7.
Anhand des Plans rechts die 0,7-Löcher für die
Backs und Kanonentakel bohren. Sie sollen für die
Ringbolzen ausreichend tief sein, dürfen aber
keinesfalls die Bordwand durchstoßen!
Sie setzen die Lafette und das Rohr der 32-Pfünder zusammen. Für die Löcher verwenden Sie einen
1
1. Wie gezeigt, beidseitig zwei Löcher in
die Seitenwangen bohren.
3
3.
... und zwei in die Oberseiten.
76

Zusammensetzen der Kanonen

0,7-mm-Bohrer.
2
2.
Ein weiteres mittig in die Rückseite
bohren ...
4
6
6.
Die kleineren Knie unter die vordere, mittlere und achtere
Decksauflage leimen.
POSITIONEN DER RINGBOLZEN
Anhand dieses Plans statten Sie die Innenwand an Steuerbord mit Löchern
für die Ringbolzen aus. Die Backbordseite spiegelbildlich ausstatten.
91 mm
EXPERTENTIPP
Auf der echten Victory sind
Ringbolzen und andere Metall-
teile schwarz gestrichen. Die
Montageanleitung gibt ent-
sprechende Bemalungshinweise.
Während der Montage besteht
die Gefahr, dass Farbe vom Metall
wieder abplatzt. Belassen Sie
alternativ diese Bauteile in
Metalloptik.
4.
In die beiden letzten Löcher
je einen Ringbolzen leimen
und im Winkel von 45° schräg
stellen. Einen senkrecht
ausgerichteten Ringbolzen in
das achtere Loch leimen.
