ModelSpace DeAGOSTINI HMS Victory Bauanleitung Seite 83

11

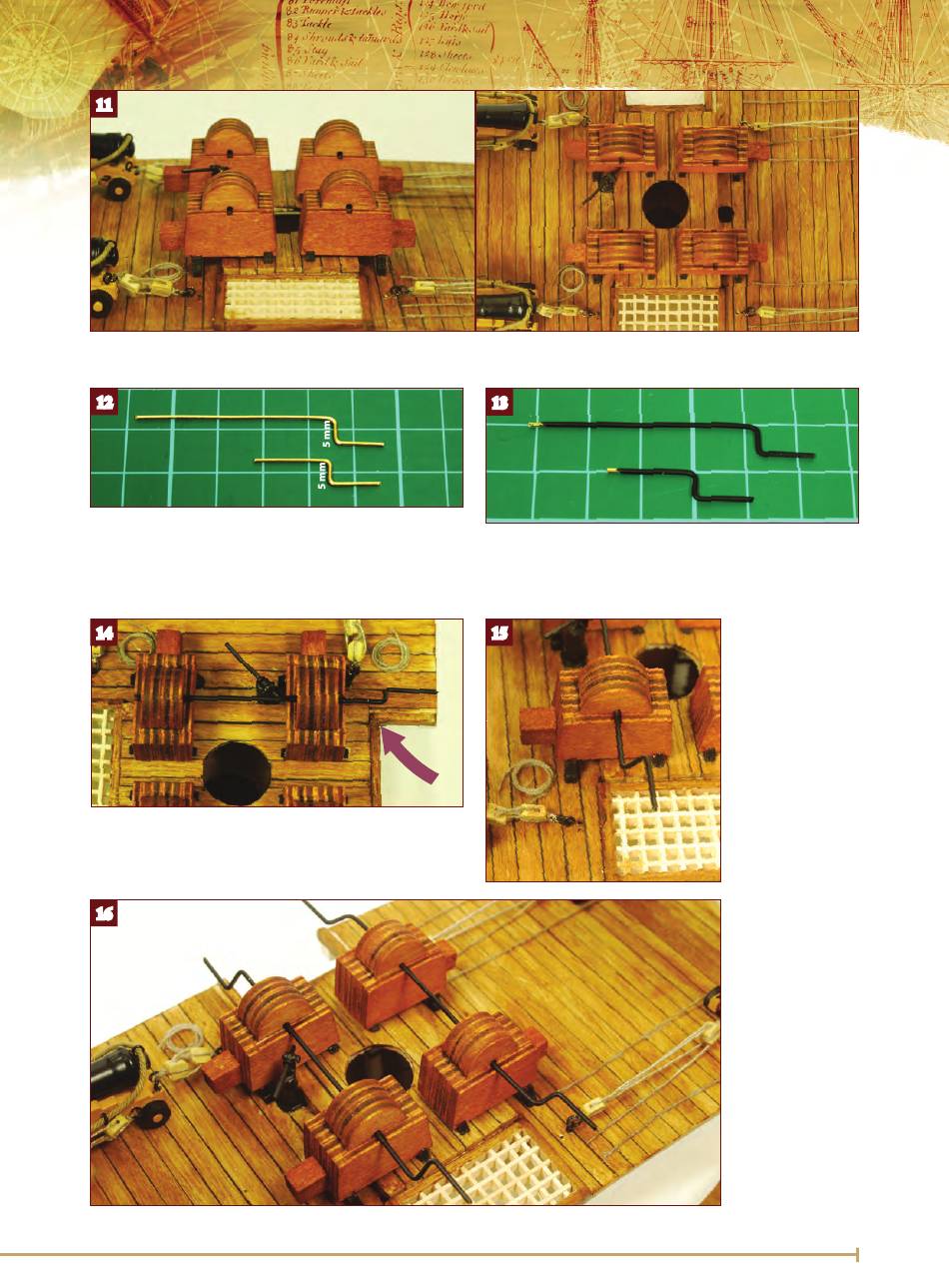

11. Platzieren Sie die übrigen Pumpenköpfe so, dass ihre für die Kurbeln vorgesehenen Löcher mit jenen der zuvor montierten
Köpfe fluchten. Damit Platz für den Mastkragen bleibt, müssen die beiden Köpfe so weit vorne wie möglich stehen.
12
44 mm
12. Aus dem 1-mm-Draht von Ausgabe 136 fertigen Sie die
Kurbeln der Kettenpumpen. Die Drähte entsprechend den
Maßen im Foto biegen. Sie benötigen die abgebildeten
Kurbelteile jeweils zweimal.
14
14.
Ein langes Kurbelteil von achtern nach vorne durch zwei
Pumpenköpfe führen. Der Knick soll sich etwa 1 mm hinter
dem im Boden des Decks eingelassenen Rahmen befinden
(Pfeil). Die Kurbel mit Sekundenkleber fixieren.
16
10 mm
16 mm
10 mm
13
13.
Die Kurbelteile schwarz streichen. Damit die Farbe haftet,
die Bauteile zuvor grundieren – z. B. mit Primer aus dem
Kfz-Zubehör. Die blanken Stellen, an denen Sie die Teile
während des Lackierens halten, stecken später in den Köpfen.
15
15.
Eine kurze Kurbel
in den vorderen
Pumpenkopf führen;
der Knick soll sich auf
Höhe des zweiten
Gräting-Elements
befinden. Die beiden
Kurbelgriffe sollen in
entgegengesetzte
Richtungen weisen
(z. B. einer nach
oben, der andere
nach unten). Mit
Sekundenkleber
fixieren.
16.
Die Schritte 14
und 15 für den
zweiten Kurbelsatz
wiederholen.
83
