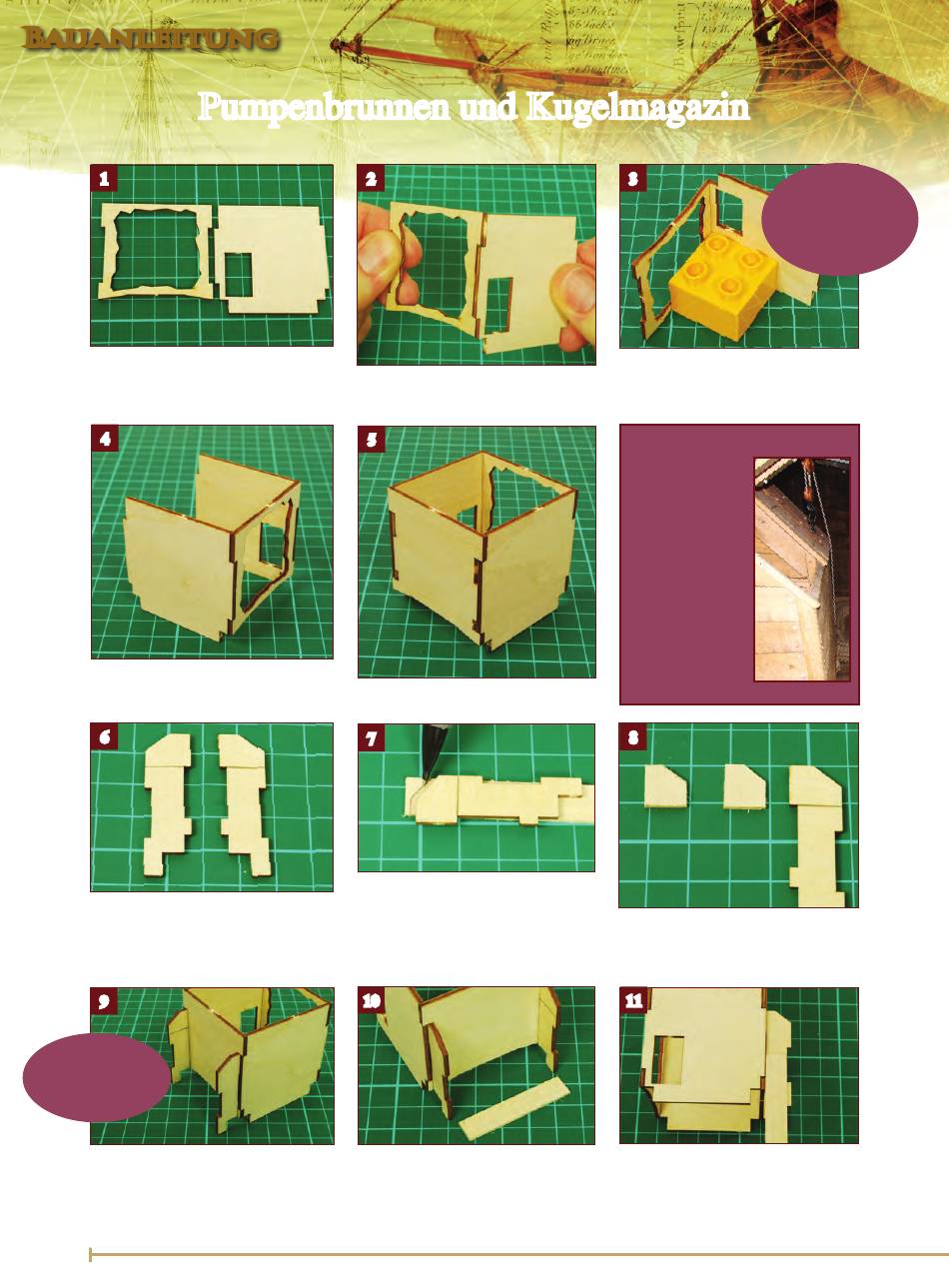

Pumpenbrunnen und Kugelmagazin

Fertigen Sie aus den lasergeschnittenen Bauteilen den Rohbau, den Sie später mit Eichenfurnier verkleiden.
1
1.
Legen Sie die Vorderwand (16-1) und
die linke Wand (15-1) bereit. Die Tür der
linken Wand sorgsam aufbewahren.
4
4.
Auf die gleiche Weise die rechte Wand
(18-1) rechtwinklig montieren.
6
6.
Die Seitenwände des Kugelmagazins
(15-3 und 18-2) bereitlegen. Wie gezeigt,
oben jeweils eine horizontale Linie auf-
zeichnen. Sie gibt die Einbauhöhe des
Einlegebodens vor.
9
KURZTIPP
Die Laschen ein wenig
anphasen, damit sie
gut passen.
9.
Die Seitenteile mit den Linien nach
innen rechtwinklig an die Rückwand
des Pumpenbrunnens leimen.
26
2
2.
Vorder- und linke Seitenwand greifen
ineinander.
5
5.
Die Rückwand (16-2) einsetzen.
7
7.
Eines der Seitenteile längs auf die
1.5 x 10-mm-Leiste legen. Den Umriss
der Schräge auf die Leiste übertragen.
10
10. Eine 1,5 x 10-mm-Leiste als
Einlegeboden zwischen den Seitenteilen
mit etwas Überlänge zuschneiden.
3
Die Wände kopfüber
montieren, da sie sich so
leichter ausrichten
3.
Die beiden Bauteile aneinanderlei-
men. Ein Bauklotz sorgt dafür, dass beide
Teile rechtwinklig zueinander sind.
EXPERTENTIPP
Die Montage des
Kugelmagazins mit
geschlossenen
Deckeln ist weniger
aufwendig. Aufge-
klappte Deckel, wie
auf der echten
Victory geben den
Blick auf Kanonen-
kugeln frei. Die
Schritte 6–8 und
10–15 bei
geschlossenen
Deckeln auslassen.
8
8.
Ein etwa 11 mm hohes Innenteil
ablängen, dann auf die gleiche Weise
ein zweites fertigen.
11
11.
Mit Schleifpapier die Tiefe des
Einlegebodens an die Tiefe der Seitenteile
auf Höhe der Markierungen angleichen.
KURZTIPP
lassen.
