ModelSpace DeAGOSTINI HMS Victory Bauanleitung Seite 82

Bauanleitung
3
3.

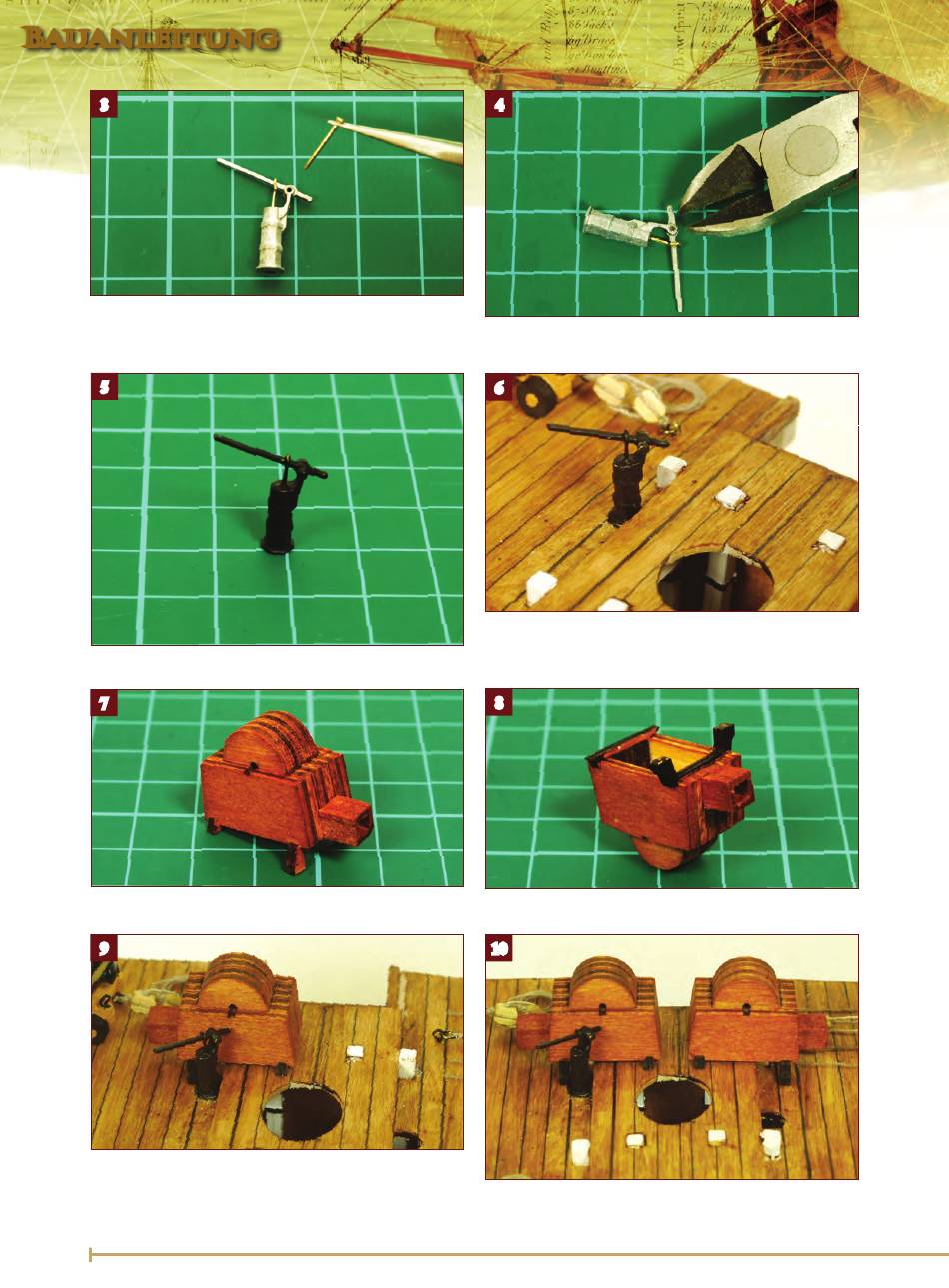

Einen 10 mm langen Nagel durch das Gelenkloch stecken.
Falls nötig, das Loch mit einem 0,7-mm-Bohrer weiten, dann
mit Sekundenkleber die Bauteile fixieren.
5
5.
Die Pumpenbaugruppe komplett schwarz streichen.
7
7.
Die Köpfe der Kettenpumpen im Farbton Walnuss beizen.
9
9. Wie gezeigt, einen Pumpenkopf hinter die Ulmenpumpe
leimen. Er soll dicht an der Ulmenpumpe sitzen, die innere
Pumpensäule soll den inneren Fuß des Kopfs berühren.
82
4
4. Den Nagel mit einem Seitenschneider dicht am Gelenk
abtrennen.
6
6. Die Pumpe mit Sekundenkleber versehen und auf die Pumpen-
säule setzen. Die Pumpe darf sich zu keiner Seite neigen, und der
Pumpenschwengel soll im 45°-Winkel zur Beplankung stehen.
8
8.
Die Füße schwarz streichen.
10
10.
Gegenüber ebenfalls einen Pumpenkopf aufstellen.
