Bauphase 2

Mit dieser Ausgabe
erhalten Sie die nächsten
Bauteile für die Spanten,
die das Grundgerüst des
Querschnittmodells
bilden, sowie Elemente
der zur Belüftung der
unteren Decks dienenden
Grätings.

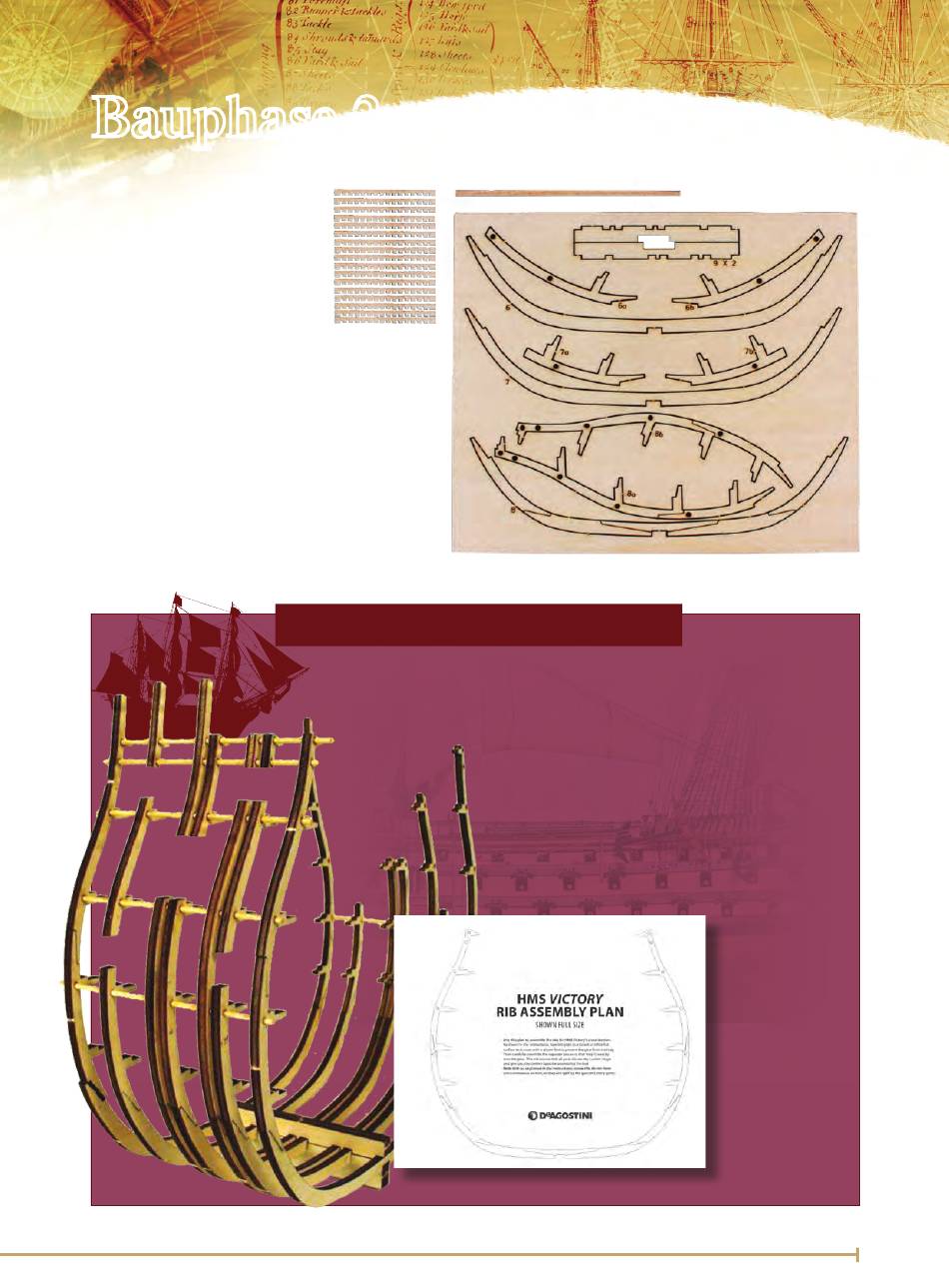

Holzleisten
1 Holzleiste 2 x 3 mm, 120 mm lang
Holzformteile
Lasergeschnittene Spantsegmente
16 Gräting-Elemente
So werden die Teile verbaut
Das Grundgerüst des Querschnittmodells besteht aus
sieben Spanten, von denen Sie mit dieser Ausgabe die
letzten drei – Nr. 6, 7 und 8 – erhalten. Sie setzen zunächst
diese drei Spanten anhand des Spantenplans von
Ausgabe 121 zusammen. Der Spantenplan ist nötig, um
die Segmente passgenau zusammenzusetzen. Spant 8,
bestehend aus den Segmenten (8), (8a) und (8b), weist
angedeutete Verbindungsnähte auf, die jenen an den
Spanten der echten Victory gleichen. Obgleich die äußere
Form der Spanten identisch ist, unterscheiden sie sich.
Spant 6 weist Lücken für die Eingangspforten auf, Spant 7
für Stückpforten. Die drei Spanten finden ihren Platz am
achteren Ende des Modells, sie sind daher höher als die
vorderen. Zudem
sitzen die Decks-
knie an voneinan-
der abweichenden
Positionen, da die
Lage der Decksbal-
ken am Vorbild
unterschiedlich ist.
Die Montageanlei-
tung gibt an, wie
der Spantenplan
für jeden Spant zu
nutzen ist. Bewah-
renSie die übrigen
Bauteile sorgsam
auf.
