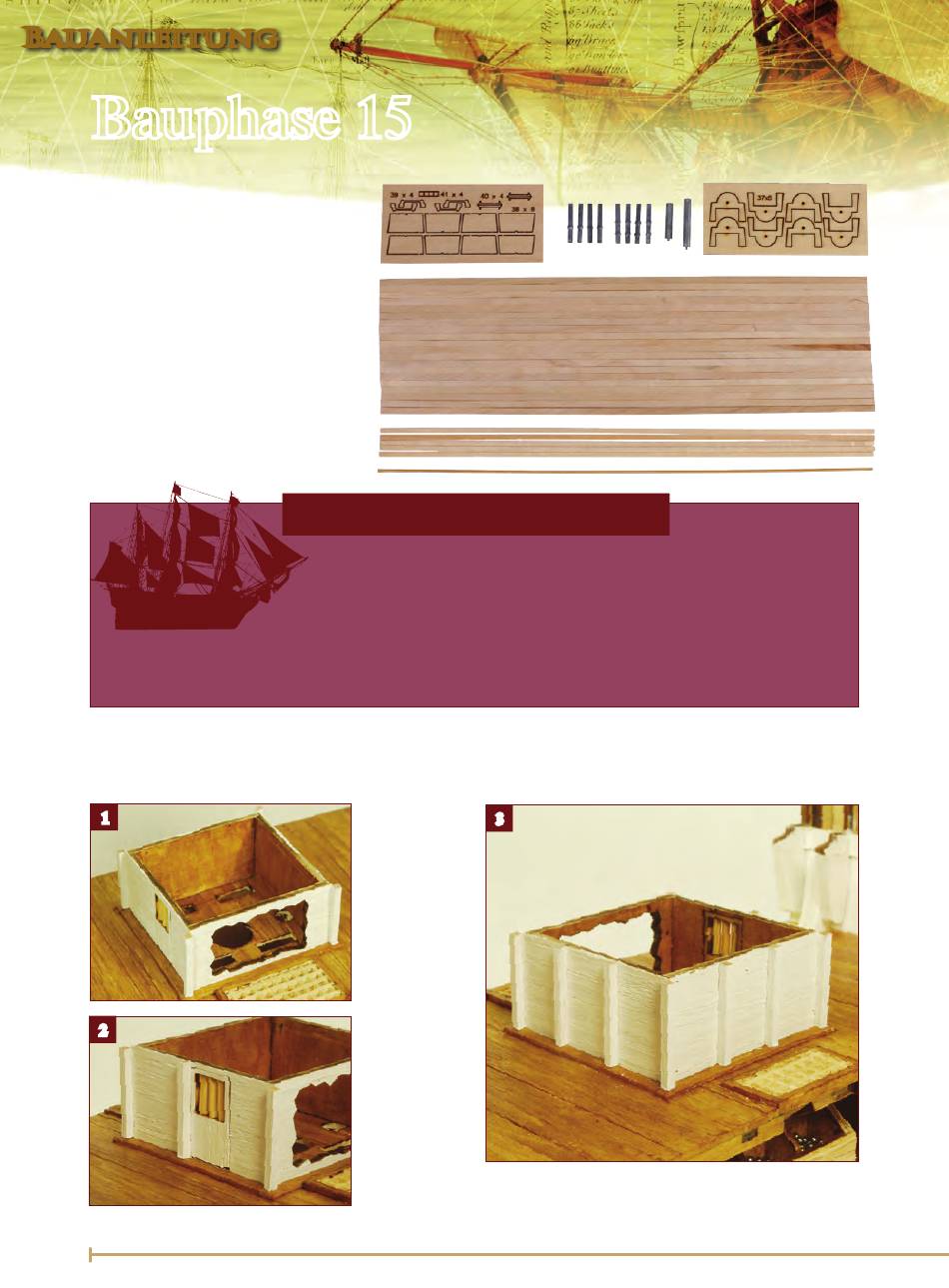

Bauphase 15

Mit dieser Ausgabe erhalten
Sie die Komponenten zum Bau
der Pumpenoberteile.
Holzleisten
20 Holzleisten 1,5 x 4 mm, 300 mm lang
5 Holzleisten 1 x 3 mm, 300 mm lang
1 Rundholz, Durchmesser 2 mm
Holzformteile
Lasergeschnittene 4-mm-Sperrholzteile für
Pumpenköpfe
Lasergeschnittene 2-mm-Sperrholzteile für
Pumpenköpfe
Beschlagteile
10 Druckguss-Pumpenteile
Montage der Stützen am Pumpenbrunnen
Sie benötigen die 2 x 2-mm-Leiste Ihrer Ausgabe 132 für die Stützen des Pumpenbrunnens.
1
2
56
So werden die Teile verbaut
Im Zuge dieser Montagesitzung fertigen
Sie die hölzernen Pumpenköpfe sowie die
Metallteile der Pumpen, die im unteren
Batteriedeck montiert werden. Die
breiteren Holzleisten und das Rundholz
verbauen Sie im gleichen Deck; aus den
1 x 3-mm-Leisten fertigen Sie weitere
Seekisten gemäß der Montageanleitung
1.
Die 2 x 2-mm-
Leiste weiß
streichen.
Längen Sie vier
gleiche Stücke
auf die Höhe des
Pumpenbrun-
nens ab, und
leimen Sie eines
an jede Ecke.
2.
Eine weitere
Leiste links
neben die Tür
leimen.
der Seiten 12 und 13 in Ausgabe 134.
Anzahl und Abmessungen der Seekisten
bestimmen Sie. Die Kisten verstauen Sie
zu einem späteren Zeitpunkt in loser
Anordnung im Orlopdeck – so verbleibt
Ihnen genügend Zeit für deren Bau. Je
nach ihrer Größe steht Ihnen Material für
etwa zehn Kisten zur Verfügung.
3
3. Je zwei Leisten gleichmäßig verteilt auf Rück- und
Backbordwand aufleimen.
