Sie Montieren Die Außentreppen - ModelSpace DeAGOSTINI HMS Victory Bauanleitung

Bauanleitung
Auf der Außenbeplankung führen Stufen hinauf zu den Eingangspforten und zum Schanzkleid.
1
29 mm
21 mm
2 mm
27 mm

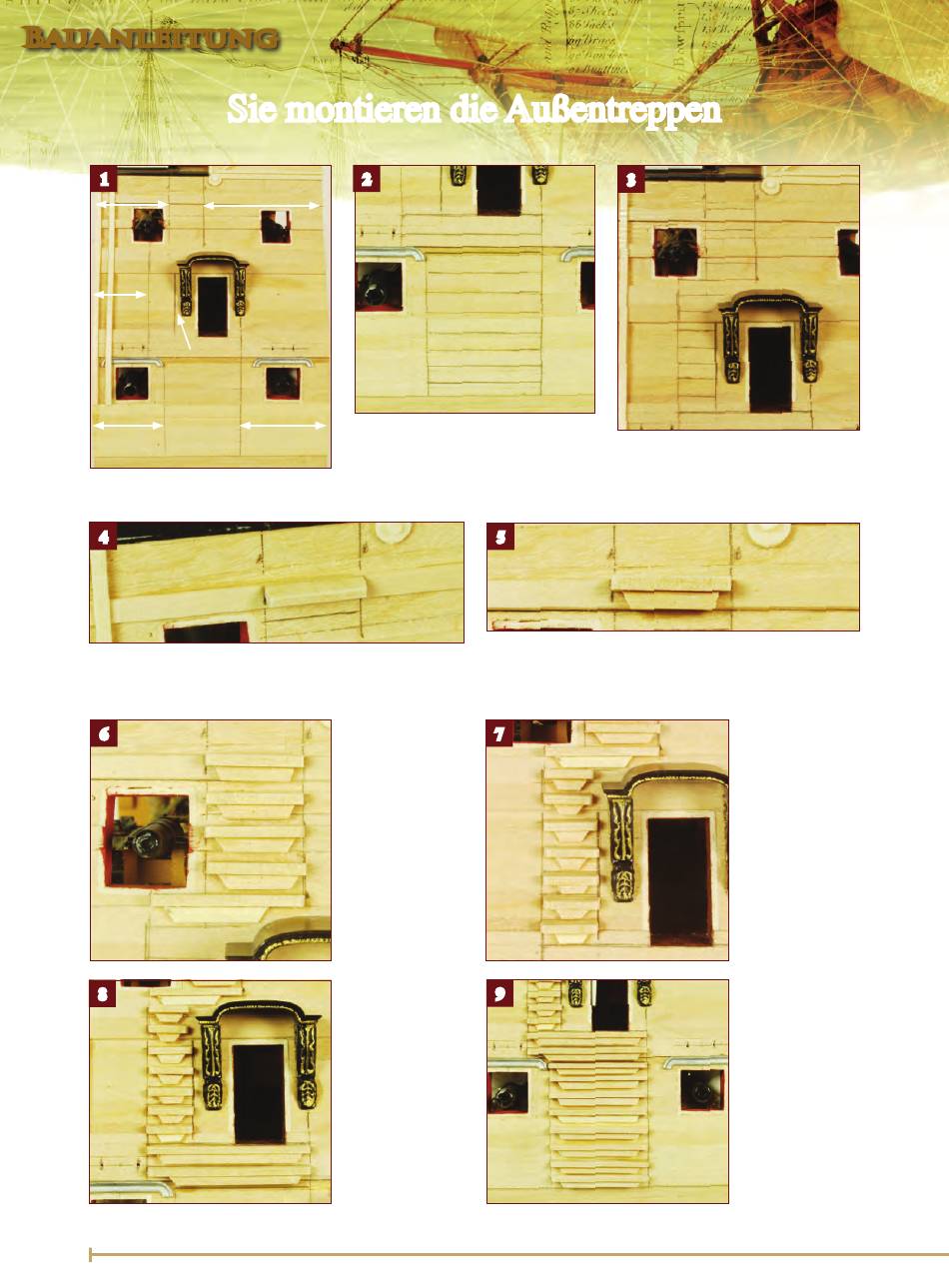

1. Anhand der Maße im Foto die
Umrisse der Außentreppen aufzeichnen.
4
4.
Die oberste Stufe aus einer 1,5 x 3-mm-Leiste schneiden. Die
Innenseite passend zum Rumpf anphasen, die äußeren Enden
abrunden. Mit Weißleim befestigen.
6
8
136
Sie montieren die Außentreppen
2
48 mm
34 mm
2. Die Stützen liegen 4,7 mm
auseinander. Als Abstandhalter dient
eine passend verjüngte 5-mm-Leiste.
An der Unterkante der Eingangspforte
beginnen, nach unten fortfahren.
6.
Montieren Sie
drei identische
Stufen. Die fünfte
Stufe ist länger, da
sie bis zur Linie
unter der Stück-
pforte reicht. Ihre
Stütze sitzt auf
dem Bergholz – Sie
fertigen sie aus einer
1 x 2-mm-Leiste. Sie
muss wegen des
Baldachins ein
wenig kürzer sein.
8.
Unterhalb der
Eingangspforte
zwei weitere
Stufen montieren.
Die Stütze der
unteren Stufe ist
wegen des
Regenabweisers
etwas kürzer.
3
3. Seitlich und oberhalb der Pforte
weitere Markierungen hinzufügen. Die
oberste Stufe liegt auf der in Schritt 3
der Seite 8 montierten Zierleiste.
5
5. Aus einer 2 x 2-mm-Leiste die Stütze schneiden (3 mm
kürzer). Ihre Innenkante anphasen, damit sie sich an den
Rumpf schmiegt. Die Leistenenden schräg schneiden (ca. 45°),
dann unter die Stufe leimen.
7
9
7.
Weitere sieben
Stufen anbringen.
Die ersten beiden
müssen aufgrund
des Baldachins ein
wenig schmaler
sein. Die Stütze
für die letzte
Stufe aus einer
1 x 2-mm-Leiste
fertigen, da sie auf
dem Bergholz
ruht.
9.
Die übrigen
acht Stufen auf die
gleiche Weise
anfertigen. Wo die
Stützen der Stufen
auf Berghölzern
ruhen, verwenden
Sie 1 x 2-mm-
Leisten.
