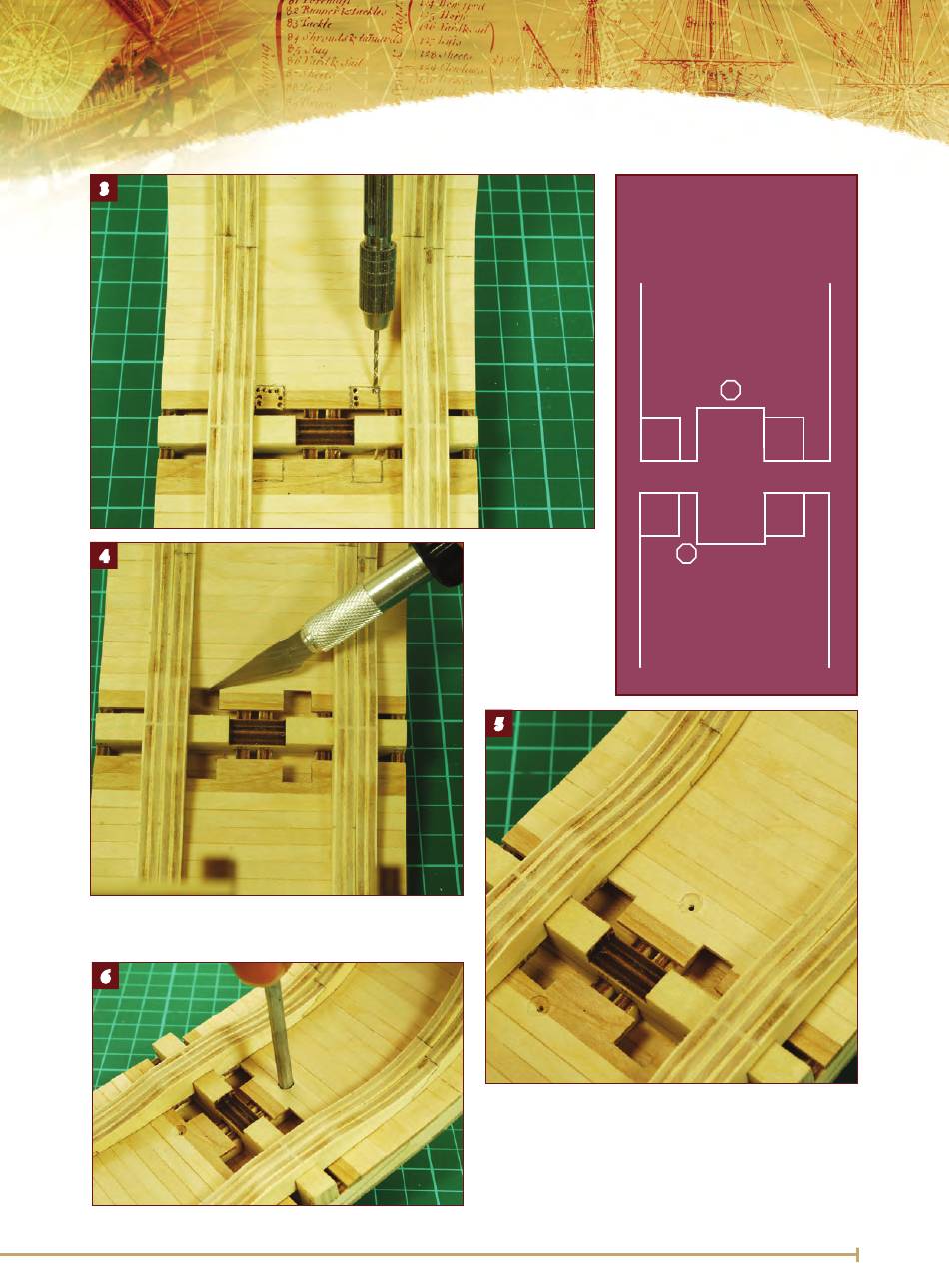

ModelSpace DeAGOSTINI HMS Victory Bauanleitung Seite 35

3
4
4.
Mit scharfer Klinge entfernen Sie zwischen den Bohrlöchern
verbliebenes Material. Anschließend begradigen Sie die Kanten
der quadratischen Öffnungen – ggf. mit einer frischen Klinge.
6
STANDORTE DER PUMPEN
Diese Schablone kopieren oder
abpausen, um die Positionen der
Pumpen im Laderaum zu markieren.
ACHTERN
3. Bohren Sie,
wie gezeigt, eine
Reihe von
2-mm-Löchern
innerhalb der
Quadrate. Achten
Sie darauf, dass
Sie innerhalb der
Linien bleiben.
5
5.
Bohren Sie ein 2-mm-Loch mittig in die Punktmarken für
die Ulmenpumpen (s. Schritt 1). Das Werkzeug darf nur die
Innenbeplankung durchstoßen. Anschließend mit einem
5-mm-Bohrer an den Löchern je eine runde Vertiefung
einarbeiten. In diesen ruhen die Ulmenpumpen.
6.
Prüfen Sie, ob die Ulmenpumpen in die Vertiefungen passen.
BACKBORD
MAST-
FUSS
KIEL-
VORNE
SCHWEIN
MAST-
FUSS
STEUERBORD
35
