ModelSpace DeAGOSTINI HMS Victory Bauanleitung Seite 138

Bauanleitung
5
8
8. Den Draht an der Rüste einkürzen, dann mit einer Zange
zusammendrücken, sodass ein Auge entsteht.
10
10. Richten Sie die Blöcke gleichmäßig aus, dann fixieren Sie
jeden mit Sekundenkleber an der Unterseite der Rüste. Nach
dem Trocknen die Drähte etwas Richtung Rumpf biegen.
13
13.
Befestigen Sie die Druckstützen mit den mitgelieferten
Nägeln in den in Schritt 2 vorgebohrten Löchern.
138
6

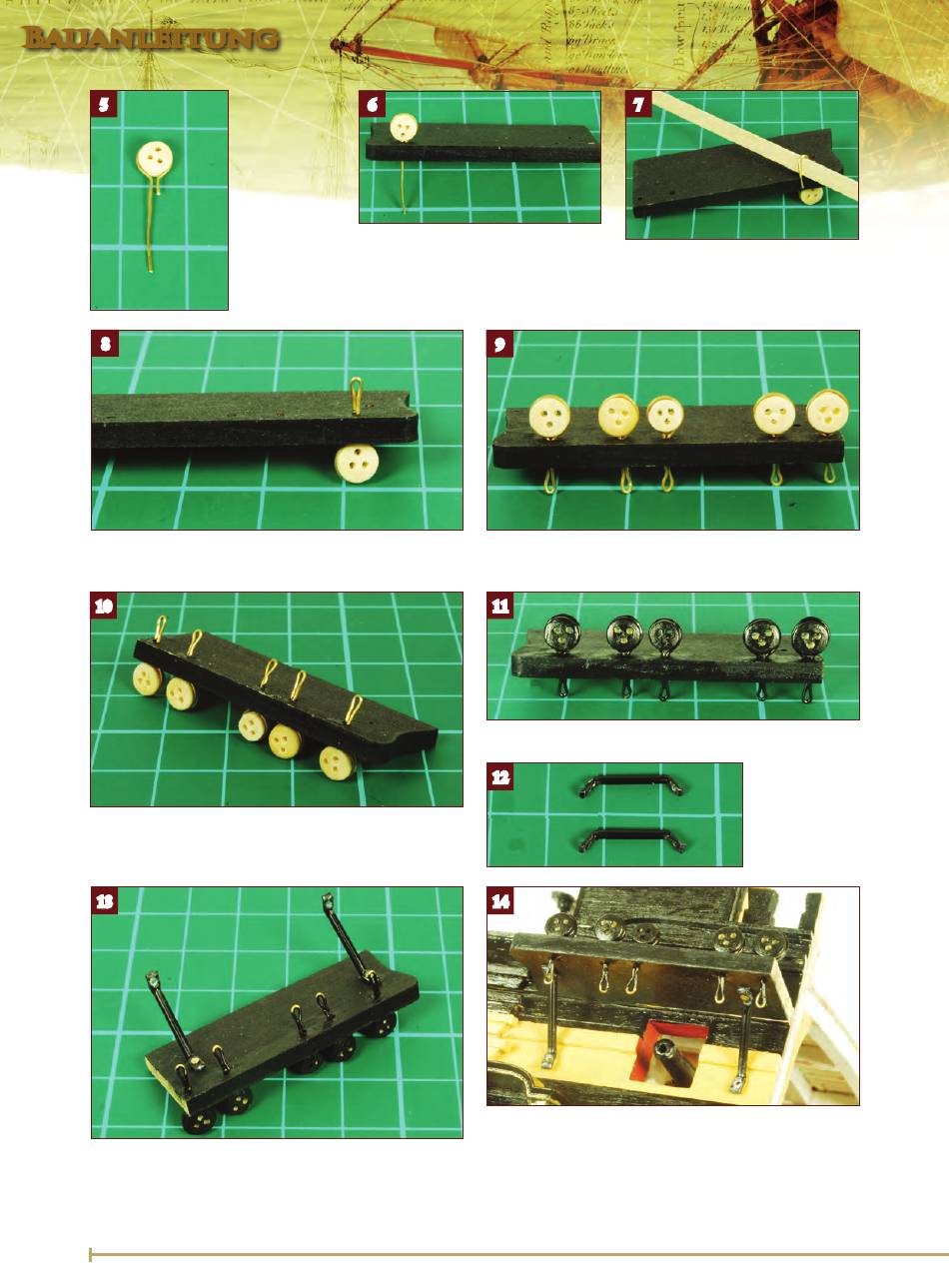

5.
Legen Sie
den Draht um
eine 5-mm- 6.
Beide Enden durch das erste Loch in
Jungfer. Das
der Rüste stecken. Nur das lange soll
kurze Ende
unten herausragen, das kurze ggf.
soll max. 3 mm
abtrennen. Die Jungfer so ausrichten,
lang sein.
dass zwei Löcher nach oben weisen.
7
7.
Das lange Ende, wie gezeigt, über
eine 1,5 x 3-mm-Leiste biegen. Diese
Methode stellt sicher, dass alle Drähte
gleich aussehen.
9
9. Mit allen fünf Jungfernblöcken wiederholen. Beachten Sie:
Der mittlere Block ist kleiner (4 mm).
11
11.
Jungfernblöcke und Drähte schwarz streichen.
12
14
14.
Die Rüste zur Probe an den Rumpf halten. Die unteren
Enden der Stützen sollen flach anliegen. Kleine Korrekturen
durch behutsames Biegen vornehmen – biegen Sie zu kräfig
oder zu weit, können die Stützen brechen. Wenn alles passt,
mit Weißleim die Baugruppe befestigen. Sie darf sich zu keiner
Seite neigen.
12. Die Stützen
schwarz
bemalen.
