Bauanleitung

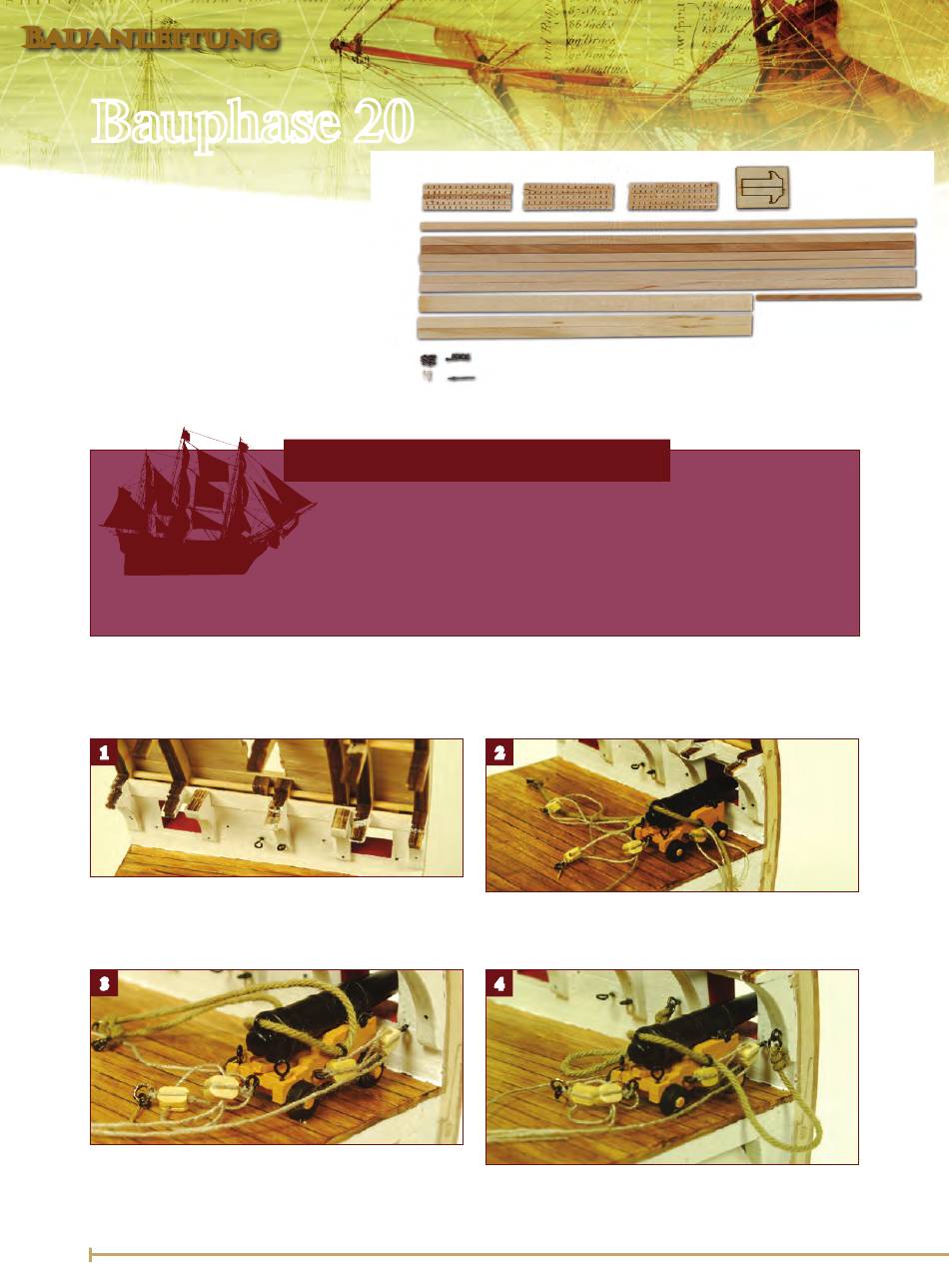

Bauphase 20

Sie erhalten unter anderem Bauteile
für das mittlere Batteriedeck.
Holzformteile
15 Gräting-Elemente, 55 mm lang
2 lasergeschnittene Leinenführungen
Holzleisten
1 Holzleiste 1 x 10 mm, 200 mm lang
2 Holzleisten 1 x 6 mm, 200 mm lang
1 Holzleiste 4 x 5 mm, 300 mm lang
4 Holzleisten 1,5 x 5 mm, 300 mm lang
2 Holzleisten 1 x 5 mm, 300 mm lang
1 Holzleiste 2 x 3 mm, 100 mm lang
Stellen Sie die Kanonen entweder ausgerannt oder in ihrer seefest verzurrten Position dar. Die
1
1. Zwei Ringbolzen für die Back mit horizontalen Augen in die
beiden mittigen Löcher leimen. Damit die Augen fluchten,
muss der Ringbolzen in der Bordwand weiter herausragen. Auf
der anderen Modellseite wiederholen.
3
3. Den Ringbolzen am seitlichen Kanonentakel in das Loch
nahe der Stückpforte leimen und das Takel straffen. Auf der
anderen Seite wiederholen.
80
So werden die Teile verbaut
Bevor Sie sich dem mittleren
Batteriedeck widmen, stellen Sie das
untere fertig. Sie haben mehrere
Gestaltungsoptionen. Die Montage-
anleitung zeigt Ihnen, wie Sie die
32-Pfünder ausgerannt oder seefest
verzurrt darstellen. Anschließend
Takeln der Kanonen
Schritte 2 bis 6 zeigen die erste Option, die Schritte 7 bis 10 die zweite.
Beschlagteile
3 Druckguss-Ulmenpumpenteile
14 Stahlkugeln, 2 mm Durchmesser
1 Nagel (10 mm)
1 Ringbolzen (7 mm)
montieren Sie die unteren Teile der
Ulmen- und Kettenpumpen, dann die
Backs und Bänke. Letztere sind optional,
da man sie nur tagsüber – erst sobald
die Hängematten verstaut waren –
aufgeriggt hat. Wie Sie diese fertigen,
lesen Sie in Ausgabe 142.
2
2. Eine ausgerannte Kanonen befestigen Sie dicht vor der
Bordwand mit ein wenig Sekundenkleber unter den Rädern.
4
4.
Die Ringbolzen des Brooktaus in die anderen Löcher leimen;
sie befinden sich neben jenen von Schritt 3.
