Bauanleitung

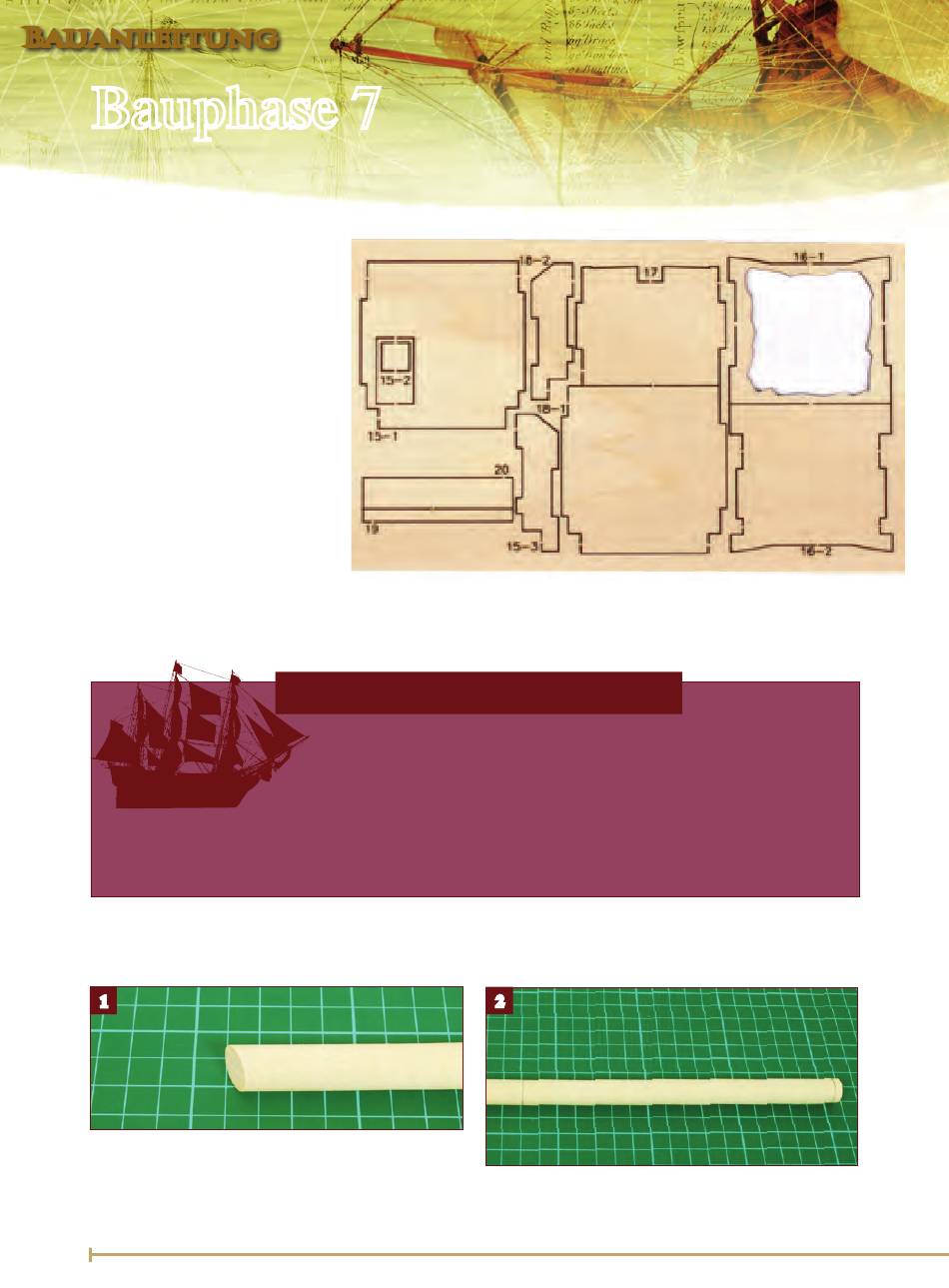

Bauphase 7

Sie erhalten lasergeschnittene Elemente und
weitere Bauteile für die Konstruktion des
Pumpenbrunnens.
Holzleisten
15 Eichenfurnierleisten 0,5 x 3 mm, 300 mm lang
8 Holzleisten 1 x 3 mm, 300 mm lang
1 Holzleiste 1 x 6 mm, 200 mm lang
1 Holzleiste 1,5 x 10 mm, 100 mm lang
(daraus fertigen Sie Trennwände für das
Kugelmagazin, sofern Sie dessen drei Deckel
geöffnet darstellen)
Beschlagteile
125 Kanonenkugeln
(Sie befüllen mit den Miniatur-Geschossen
das Kugelmagazin, sofern Sie dessen drei
Deckel geöffnet darstellen)
2 Messingscharniere
Holzformteile
Lasergeschnittene Teile für
Pumpenbrunnen
Anhand des Mastplans auf Seite 11 den Großmast formen und verjüngen.
1
1. Die letzten 5 mm von einem Ende des Rundholzes im
Winkel von ca. 30° absägen. Der exakte Winkel ist nicht
entscheidend, es kommt vielmehr auf den Gesamteindruck
an. Die Schnittfläche mit Schleifpapier glätten.
24
So werden die Teile verbaut
Im Rahmen dieser Montagesitzung fertigen
Sie aus dem Rundholz Ihrer Ausgabe 126
den Großmast. Dieser endet kurz oberhalb
des Quarterdecks in einem abgeschrägten
Stumpf mit roter Schnittfläche. Der im
Mastfuß sitzende Bereich des Masts erhält
einen quadratischen Querschnitt, der
gesamte im Schiffskörper liegende Teil
wird verjüngt.
Den Großmast in Form bringen
Zudem erhalten Sie die lasergeschnittenen
Bauteile für Pumpenbrunnen und Kugelma-
gazin. Mit den dünnen Eichenfurnierstreifen
verkleiden Sie später den Brunnen. Aus der
10-mm-Leiste fertigen Sie die inneren
Trennwände des Kugelmagazins. Sofern
Sie es mit geschlossenen Deckeln
darstellen, entfallen die entsprechenden
Montageschritte (s. Seite 12 u. 13).
2
2.
Am gegenüberliegenden (dem unteren) Ende nach 4 mm
und nach 170 mm jeweils eine Linie um das Rundholz ziehen.
