Bauanleitung

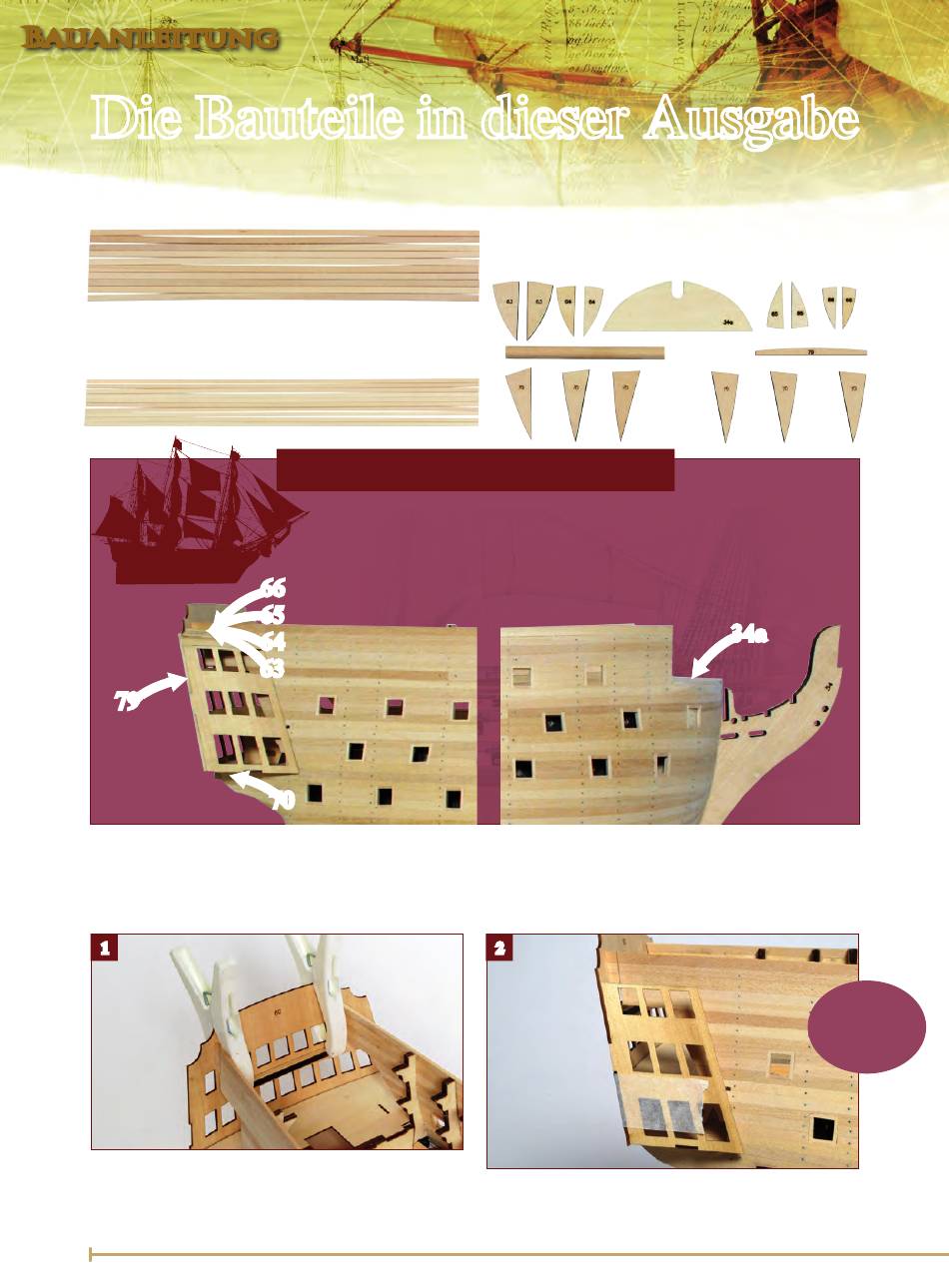

Die Bauteile in dieser Ausgabe
Mit dieser Ausgabe erhalten Sie weitere Teile für die Heckgalerie, das Bugdeck, sowie
die ersten Leisten für die Berghölzer Ihres Modells.
Holzleisten
10 Holzleisten 1 x 3 x 300 mm, 10 Holzleisten 2 x 5 x 300 mm (für die
Berghölzer), 1 x Rundholz 120 x 10 mm als Bugspriet-Dummy
79
Zusammenbau der Seitentaschen und deren Oberteile
In dieser Montagesitzung vervollständigen Sie den Rohbau der Heckgalerie mit ihren Seitentaschen.
Die Anleitung zeigt jeweils nur eine Seitentasche – wiederholen Sie die Arbeitsschritte für die andere
1
1.
Die gebogene Seite des Teils 79 unter die oberen Fenster
kleben und mit Klammern sichern. Es kommt nicht auf jeden
Millimeter an, einzig die Fenster sollen nicht abgedeckt sein.
So werden die Teile verbaut
Das Teil 34a ist das kleine Deck auf den
Bugspanten. Das Bauteil 79 dient als
Versteifung des oberen Bereichs
innerhalb der achteren Fensterfront. Aus
den Teilen 63, 64, 65 und 66 formen Sie
66
65
64
63
70
Seite Ihres Modells.
Teile 34a, 63, 64, 65, 66, 70, 79
Bugdeck, Ober- und Unterteile der
Seitentaschen, Galerie-Versteifung
die Oberseite der Seitentaschen. Sie
sollen leicht angeschrägt sein. Die Teile
70 werden erst in Ausgabe 42 befestigt,
ebenso die Leisten für die Berghölzer.
2
2.
Die Seitentasche anpassen und mit Klebeband gegen
Verrutschen sichern. Noch nicht ankleben!
169
34a
KURZTIPP
Die Teilenummer
soll nach innen
weisen.
