ModelSpace DeAGOSTINI HMS Victory Bauanleitung Seite 21

3

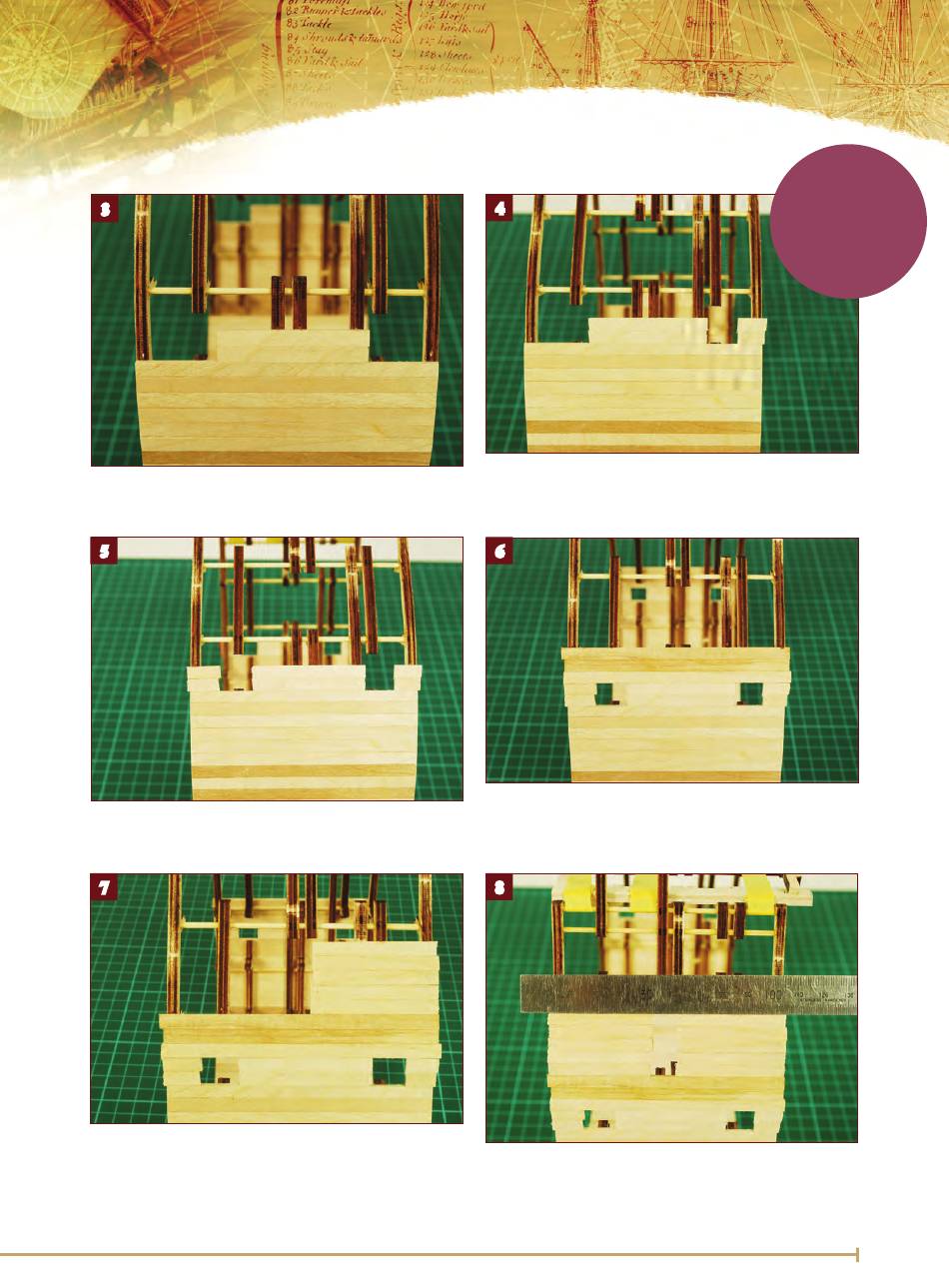

3. Auf die gleiche Weise befestigen Sie eine zweite 46-mm-
Leiste bündig oberhalb der ersten.
5
5. Sie leimen auf die gleiche Weise zwei 13-mm-Leisten mit
1 mm Überstand an Spant 8.
7
7.
Leimen Sie rechts 43 mm lange Leisten mit Überhang an
Spant 2 auf, bis Sie knapp die Höhe der Spant-Segmente 5c
und 6c erreicht haben. Je nach Modell benötigen Sie vier oder
fünf Leisten.
4
4. Sie längen zwei 10-mm-Stücke ab und leimen sie auf
Spant 2, den beide rechts um 1 mm überragen. Die Lücke
zwischen den Leisten definiert die Lage einer Stückpforte.
6
6. Bringen Sie nun drei 94 mm lange Leisten an; die obere soll
die Spanten 5 und 6 überragen. Ihre Oberkante ist die
Unterkante der Eingangspforte.
8
8.
Montieren Sie links 41 mm lange Leisten, die Spant 8 leicht
überragen. Die Oberkanten links und rechts sollen auf einer
Höhe liegen, ggf. die oberste Leiste schmaler schneiden.
KURZTIPP
Auf der anderen
Seite des Modells die
Leisten spiegelbildlich
montieren (kurze
Leistenstücke an
Spant 2).
21
