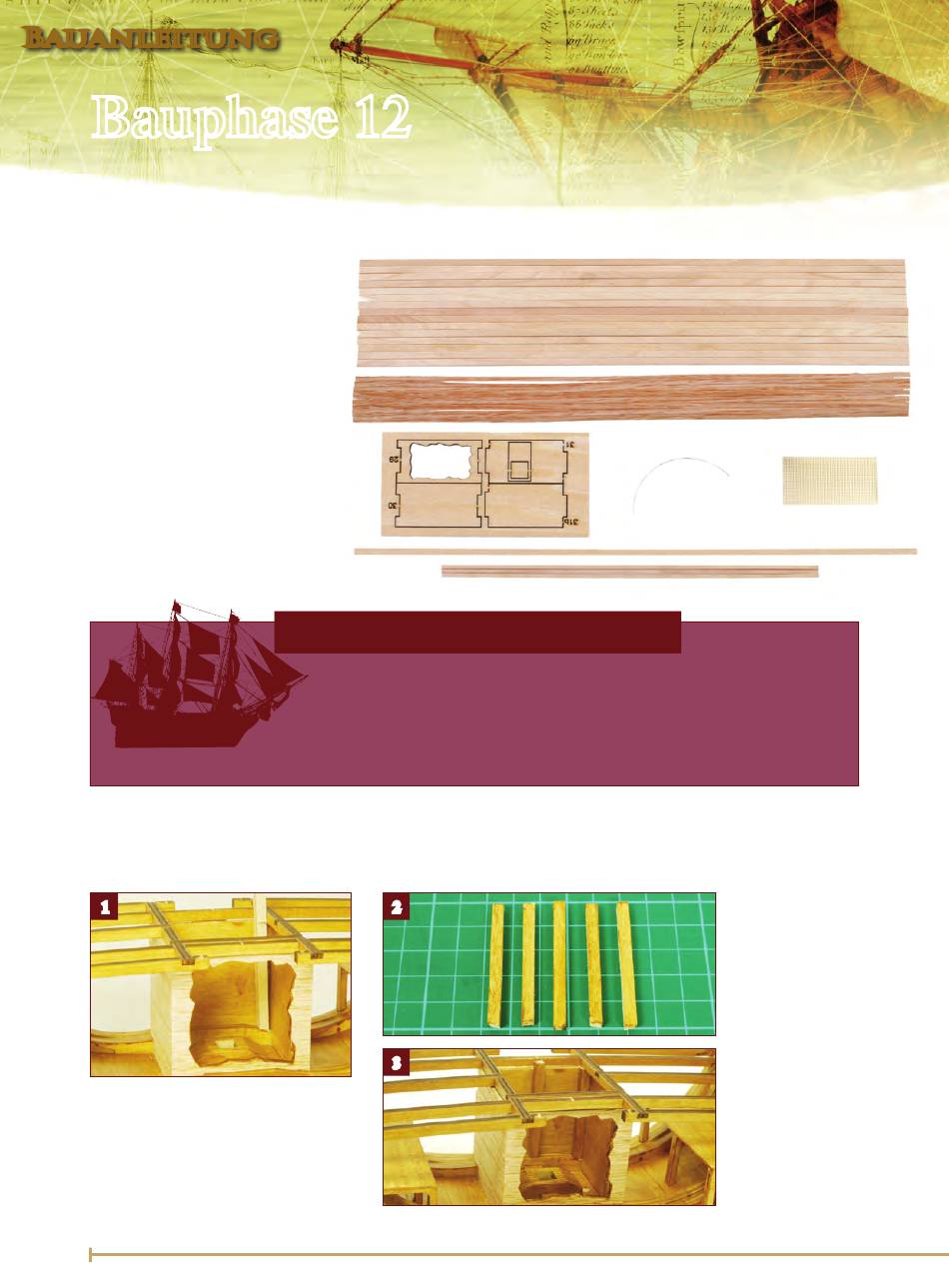

Bauphase 12

Mit dieser Ausgebe erhalten Sie neben Holzleisten und Messinggitter
die Bauteile für den oberen Teil des Pumpenbrunnens.
Holzleisten
15 Holzleisten 1,5 x 4 mm, 300 mm lang
8 Eichenleisten 0,5 x 3 mm, 300 mm lang
1 Holzleiste 1 x 3 mm, 300 mm lang
3 Holzleisten 2 x 2 mm, 200 mm lang
Holzformteile
Lasergeschnittene Bauteile für den oberen
Teil des Pumpenbrunnens
Beschlagteile
Messinggitter
0,25-mm-Draht, 70 mm lang
Montage der Stützen im Pumpenbrunnen
Statten Sie die Ecken und die Mitte der Rückwand mit je einer Stütze aus.
1
1.
Jede Stütze individuell jener Boden-
wrange anpassen, auf der sie ruhen soll
(siehe Schritt 3 für die Positionen der
Stützen). Die Leisten wie folgt ablängen:
Die Stützen in den Ecken reichen bis zur
Unterkante der Decksbalken, die Stütze an
der Mitte der Rückwand bis zur Oberkante.
44
So werden die Teile verbaut
Im Zuge dieser Montagesitzung
ergänzen Sie Stützen am unteren
Innenteil des Pumpenbrunnens, die
später von außen durch die Öffnung in
der Vorderwand sichtbar sind.
Anschließend beginnen Sie mit der
Verwenden Sie die 4 x 4-mm-Leisten von Ausgabe 131 als Stützen.
2
3
Innenbeplankung der Bordwände des
Orlopdecks, bevor Sie mit dessen Grätings
und Decksbeplankung fortfahren. Sie
benötigen eine Vielzahl an Bauteilen
früherer Ausgaben. Die Montageanleitung
gibt Ihnen alle nötigen Hinweise.
2.
Die Stützen
im Farbton
dunkle Eiche
beizen ...
3.
... und nach
dem Trocknen
mit Weißleim
befestigen.
