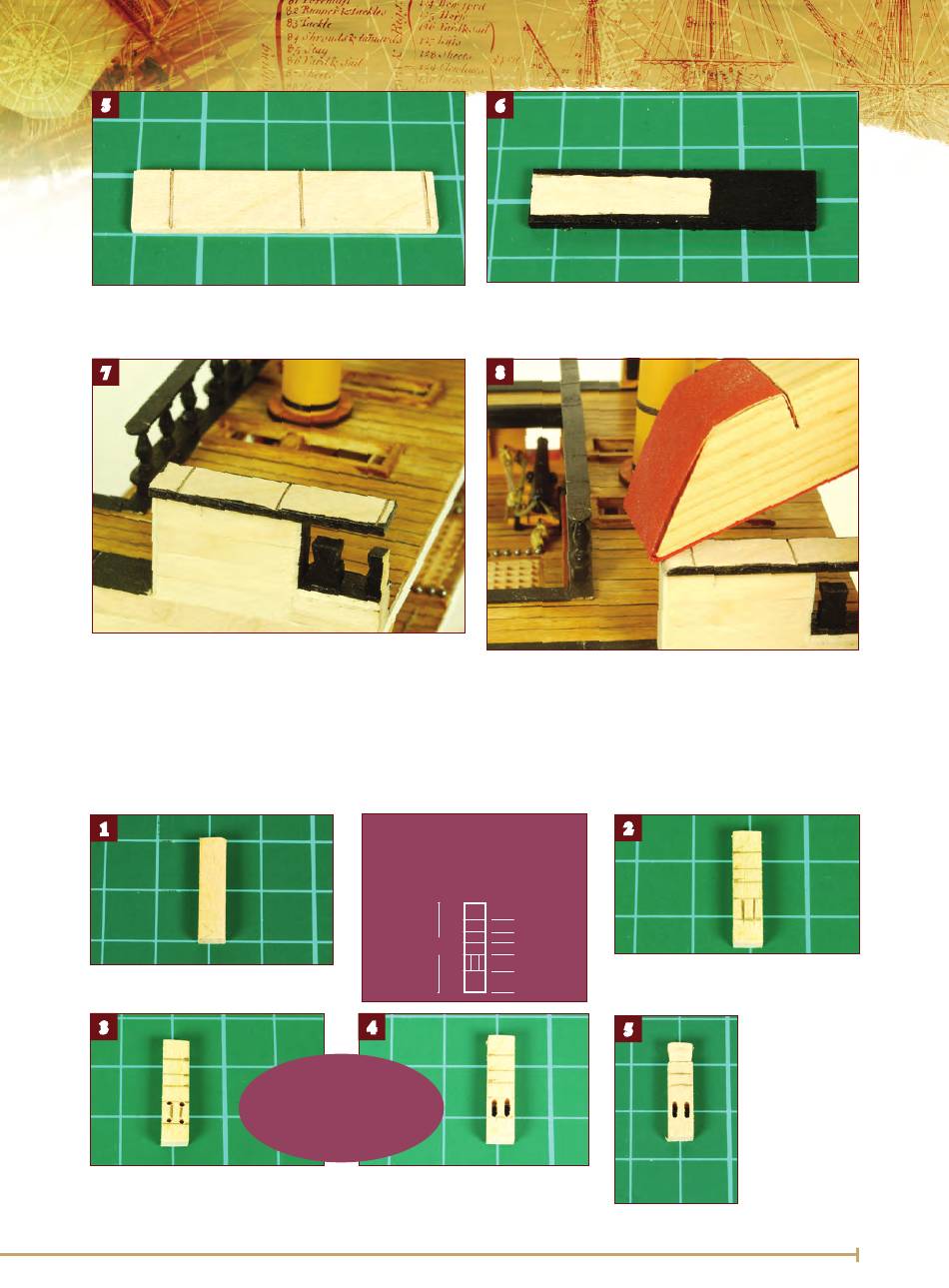

Die Nagelbank Am Großmast - ModelSpace DeAGOSTINI HMS Victory Bauanleitung

5
5.
Die Leiste ablängen, dann Rillen mit der Feinsäge einritzen,
und zwar 5 mm von einem Ende, 1 mm vom anderen sowie
mittig zwischen beiden Rillen.
7
7.
Die Leiste auf das Schanzkleid leimen, der Schlitz mit dem
1-mm-Abstand weist nach achtern. Achten Sie darauf, dass die
Leiste das Schanzkleid beidseitig gleichmäßig überragt.
Die Nagelbank am Großmast
Die Pfosten der Nagelbänke auf dem Originalschiff weisen je drei Schlitze auf, was bei diesem Modell-
Maßstab schwierig darzustellen ist, daher zeigt die Montageanleitung nur zwei Schlitze. Möchten Sie
drei Schlitze wie beim Original, sollten diese je 0,5 mm breit sein.
1
1. Von einer 4 x 5-mm-Leiste zwei
20-mm-Pfosten ablängen.
3
Vereinfachen Sie optional die
Schritte 3 und 4, indem Sie die
Schlitze mit einem schwarzen
3.
In die vertikalen Schlitze je zwei
1-mm-Löcher bohren ...
NAGELBANKPFOSTEN
Die Maßlinien auf den Pfosten
übertragen. Die beiden vertikalen
Linien markieren die Mitte der
dortigen Schlitze.
20 mm
4
KURZTIPP
Stift aufzeichnen.
4.
... und mit scharfer Klinge zu zwei
Schlitzen erweitern.
6
6.
Die Leiste auf das Schanzkleid legen (s. Schritt 7) und den
Umriss desselben auf diese übertragen. Bis auf die markierte
Auflagefläche die Unterseite der Leiste schwarz streichen.
8
8.
Die vordere Querkante mit dem Schleifblock abrunden.
Wiederholen Sie die Schritte 2–8 am Schanzkleid gegenüber.
2
16 mm
13 mm
11 mm
8 mm
4 mm
2. Die Markierungen vom Diagramm auf
eine 5-mm-Pfostenseite übertragen.
5
5.
Die Striche bei
den Schlitzen
abschleifen. Die
obere Linie
ringsum
einritzen und
den Pfosten von
oben zur Rille hin
verjüngen, um
den Kopf zu
formen.
