Bauanleitung
5
7
9

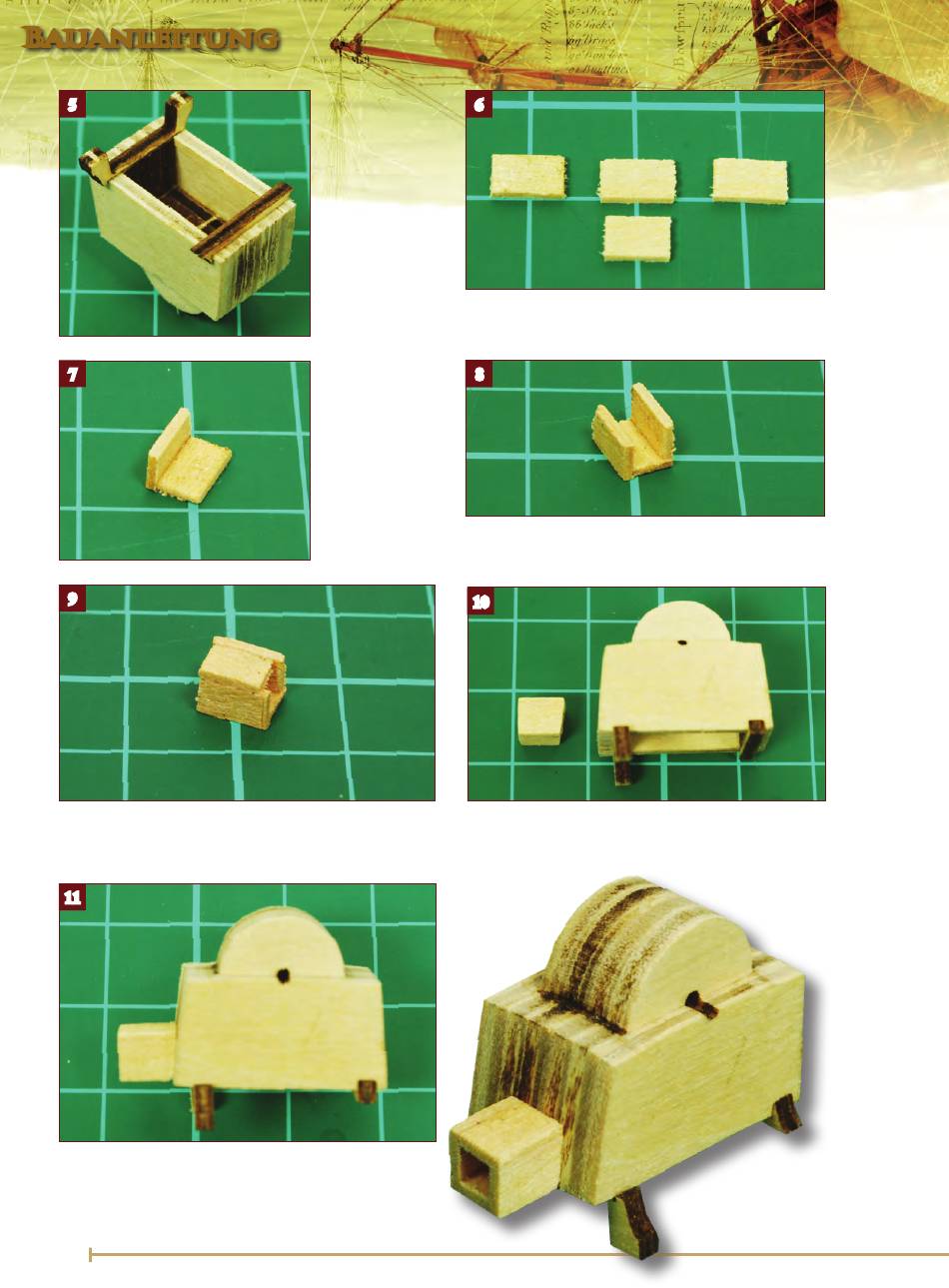

9. Das 6,5-mm-Stück befestigen. Eine seiner Schmalseiten soll
mit den Außenkanten abschließen. Den Wasserauslass über
Nacht gut trocknen lassen.
11
11. Den Wasserauslass an die Seite des Kopfes mit den
größeren Beinen leimen. Er soll mittig sitzen und mit
dem Boden des Pumpenkopfes abschließen.
74
6
5.
Leimen Sie
ein kleineres
Beinpaar an das
gegenüberlie-
gende Ende des
Pumpenkopfes.
Es schließt
ebenfalls mit der
6.
Innenkante des Für den Wasserauslass benötigen Sie vier 1 x 4-mm-
Leistenstücke, drei 7 mm lang, das vierte 6,5 mm.
Kopfes ab.
8
7.
Zwei 7-mm-
Stücke, wie
gezeigt, anein-
anderleimen.
Achten Sie auf
Rechtwinkligkeit
8. Die Baugruppe um 90° drehen und ein weiteres 7-mm-
und bündige
Kanten. Stück anleimen (gegen die Schmalkante, nicht darauf ).
10
10.
Die nicht bündigen Außenkanten mit dem Schleifblock an
den Winkel des Pumpenkopfes angleichen. Anschließend den
gesamten Wasserauslass mit feinem Schleifpapier glätten.
Vier identische
Pumpenköpfe fertigen
