Bauanleitung

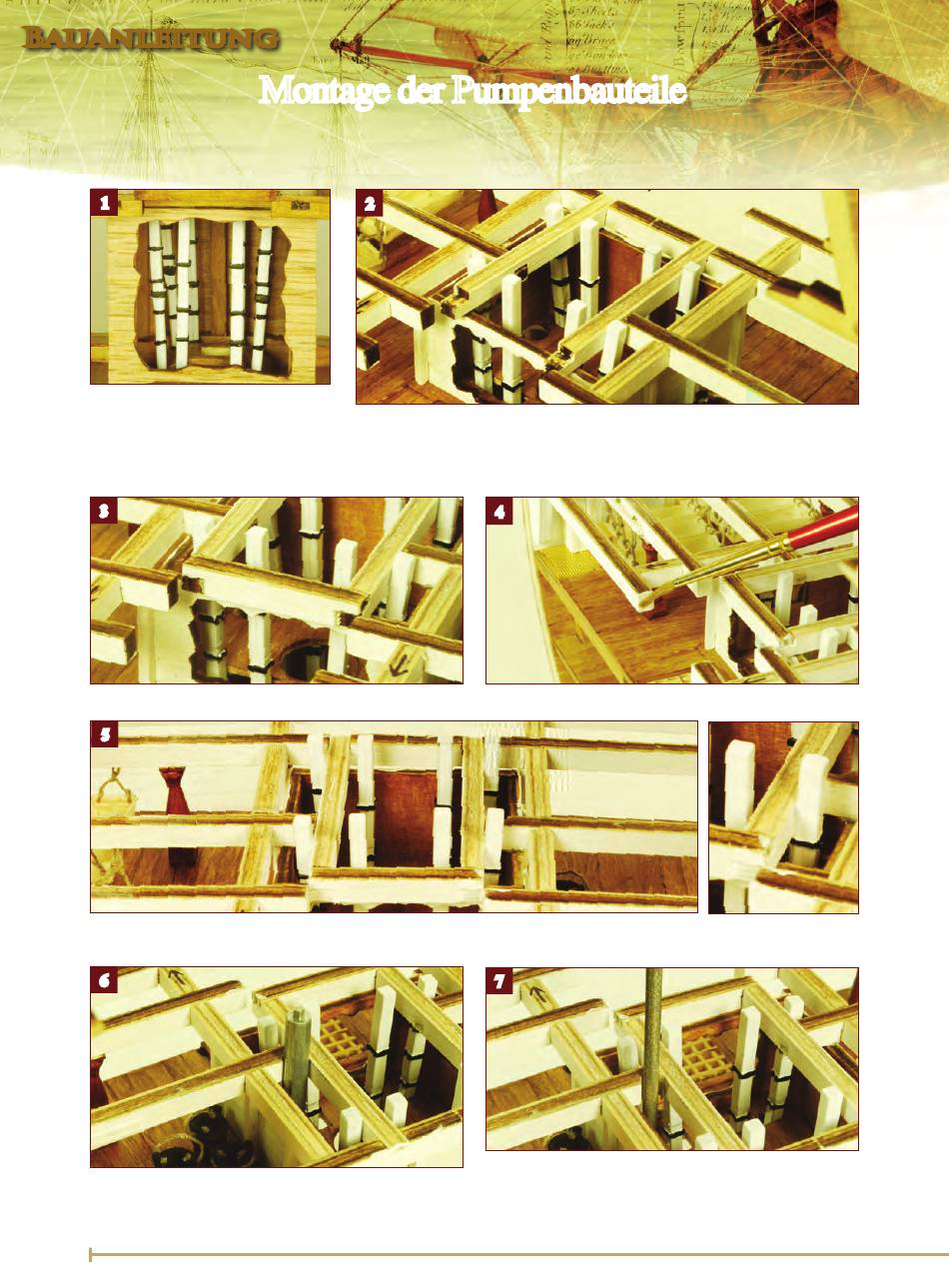

Sie setzen die vier V-förmigen Kettenpumpenbaugruppen und die bemalte Ulmenpumpe in den
Pumpenbrunnen. Die verbleibende Ulmenpumpe ebenfalls anpassen, aber noch nicht befestigen, da sie
1
1. Die vier Kettenpumpenbaugruppen
ohne Leim in die Öffnungen unten im
Laderaum setzen. Die Komponenten
mit rechteckigem Querschnitt sind
mittschiffs anzuordnen.
3
3.
Die Decksbalken 35c über die Enden der Balken 35b leimen.
5
5. Die rechteckigen Pumpensäulen an die Außenseiten der Balken 35b kleben. Dabei jede Säule anheben, bis das
jeweils oberste schwarze Band gegen die Unterseite des Balkens stößt (siehe kleines Foto rechts).
6
6.
Die Ulmenpumpe der Backbordseite einsetzen. Sie soll in
der flachen Aussparung im Boden des Laderaums ruhen.
68

Montage der Pumpenbauteile

nach oben hin noch verlängert wird.
2
2. Setzen Sie zur Probe die Decksbalken 35b zwischen den Pumpenbaugruppen ein.
Sind diese im Weg, weiten Sie ein wenig jene Schlitze im Orlopdeck, durch welche
die Pumpen nach oben führen. Nun probehalber den Decksbalken 35c einsetzen
(s. Schritt 3). Wenn alles passt, die Balken 35b befestigen.
4
4.
Unbemalte Enden der Decksbalken streichen Sie nun weiß.
7
7.
Falls nötig, mit einer Rundfeile den Decksbalken aussparen,
damit die Ulmenpumpe senkrecht stehen kann. Die Pumpe
entnehmen, da sie zu einem späteren Zeitpunkt montiert wird.
