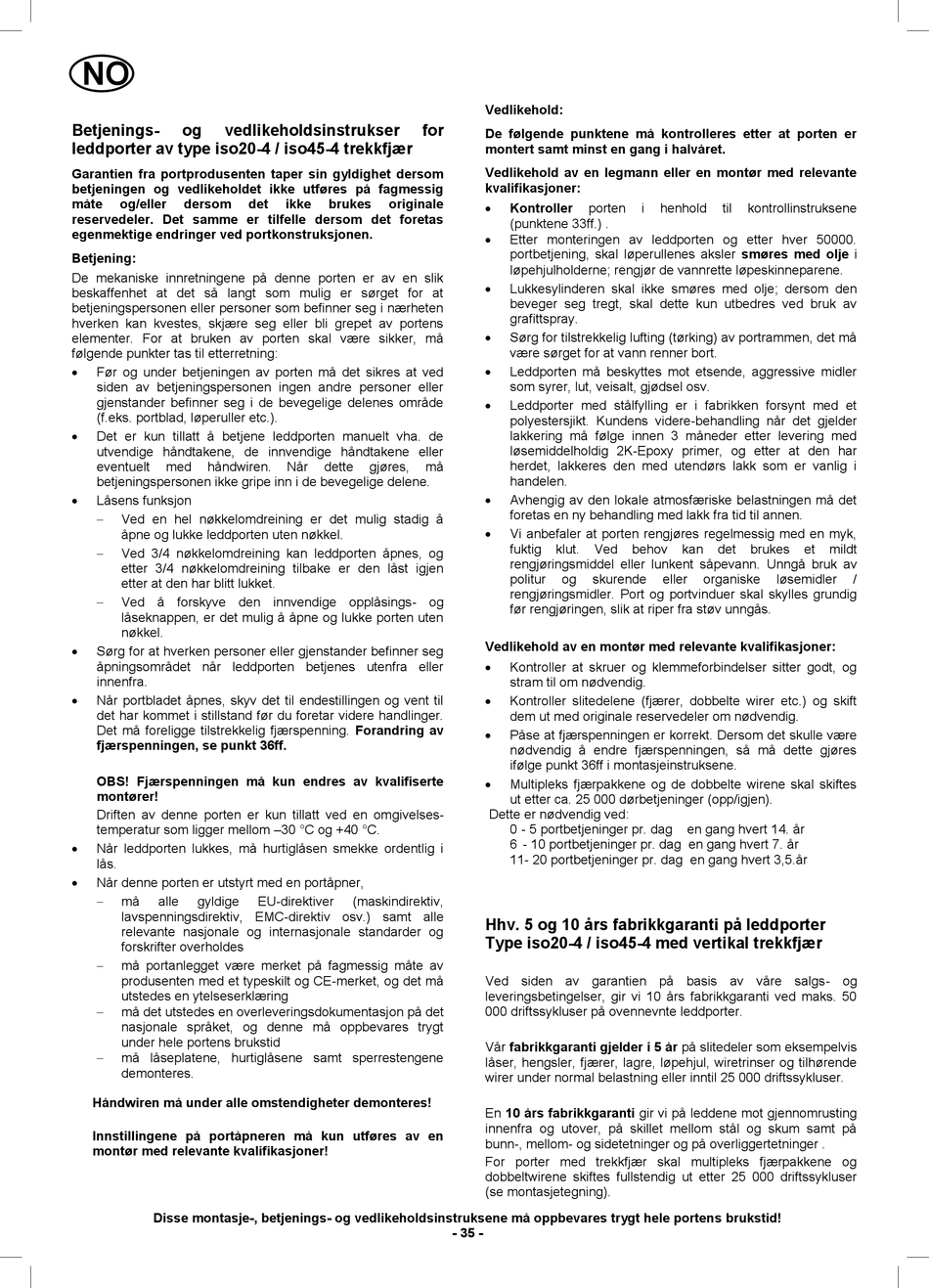

Novoferm iso20-4 Montage-, Bedienungs- Und Wartungsanleitung Seite 38

NO
Betjenings- og vedlikeholdsinstrukser
leddporter av type iso20-4 / iso45-4 trekkfjær
Garantien fra portprodusenten taper sin gyldighet dersom
betjeningen og vedlikeholdet ikke utføres på fagmessig
måte og/eller dersom
reservedeler. Det samme er tilfelle dersom det foretas
egenmektige endringer ved portkonstruksjonen.
Betjening:
De mekaniske innretningene på denne porten er av en slik
beskaffenhet at det så langt som mulig er sørget for at
betjeningspersonen eller personer som befinner seg i nærheten
hverken kan kvestes, skjære seg eller bli grepet av portens
elementer. For at bruken av porten skal være sikker, må
følgende punkter tas til etterretning:
 Før og under betjeningen av porten må det sikres at ved
siden av betjeningspersonen ingen andre personer eller
gjenstander befinner seg i de bevegelige delenes område
(f.eks. portblad, løperuller etc.).
 Det er kun tillatt å betjene leddporten manuelt vha. de
utvendige håndtakene, de innvendige håndtakene eller
eventuelt med håndwiren.
betjeningspersonen ikke gripe inn i de bevegelige delene.
 Låsens funksjon
 Ved en hel nøkkelomdreining er det mulig stadig å
åpne og lukke leddporten uten nøkkel.
 Ved 3/4 nøkkelomdreining kan leddporten åpnes, og
etter 3/4 nøkkelomdreining tilbake er den låst igjen
etter at den har blitt lukket.
 Ved å forskyve den innvendige opplåsings- og
låseknappen, er det mulig å åpne og lukke porten uten
nøkkel.
 Sørg for at hverken personer eller gjenstander befinner seg
åpningsområdet når leddporten betjenes utenfra eller
innenfra.
 Når portbladet åpnes, skyv det til endestillingen og vent til
det har kommet i stillstand før du foretar videre handlinger.
Det må foreligge tilstrekkelig fjærspenning. Forandring av
fjærspenningen, se punkt 36ff.
OBS! Fjærspenningen må kun endres av kvalifiserte
montører!
Driften av denne porten er kun tillatt ved en omgivelses-
temperatur som ligger mellom –30 °C og +40 °C.
 Når leddporten lukkes, må hurtiglåsen smekke ordentlig i
lås.
 Når denne porten er utstyrt med en portåpner,
 må alle gyldige
lavspenningsdirektiv, EMC-direktiv osv.) samt alle
relevante nasjonale og internasjonale standarder og
forskrifter overholdes
 må portanlegget være merket på fagmessig måte av
produsenten med et typeskilt og CE-merket, og det må
utstedes en ytelseserklæring
 må det utstedes en overleveringsdokumentasjon på det
nasjonale språket, og denne må oppbevares trygt
under hele portens brukstid
 må låseplatene, hurtiglåsene samt sperrestengene
demonteres.
Håndwiren må under alle omstendigheter demonteres!
Innstillingene på portåpneren må kun utføres av en
montør med relevante kvalifikasjoner!
Disse montasje-, betjenings- og vedlikeholdsinstruksene må oppbevares trygt hele portens brukstid!
for
det ikke brukes originale
Når dette gjøres,
EU-direktiver (maskindirektiv,
Vedlikehold:
De følgende punktene må kontrolleres etter at porten er
montert samt minst en gang i halvåret.
Vedlikehold av en legmann eller en montør med relevante
kvalifikasjoner:
 Kontroller porten
(punktene 33ff.) .
 Etter monteringen av leddporten og etter hver 50000.
portbetjening, skal løperullenes aksler smøres med olje i
løpehjulholderne; rengjør de vannrette løpeskinneparene.
 Lukkesylinderen skal ikke smøres med olje; dersom den
beveger seg tregt, skal dette kun utbedres ved bruk av
grafittspray.
 Sørg for tilstrekkelig lufting (tørking) av portrammen, det må
være sørget for at vann renner bort.
 Leddporten må beskyttes mot etsende, aggressive midler
som syrer, lut, veisalt, gjødsel osv.
 Leddporter med stålfylling er i fabrikken forsynt med et
polyestersjikt. Kundens videre-behandling når det gjelder
lakkering må følge innen 3 måneder etter levering med
løsemiddelholdig 2K-Epoxy primer, og etter at den har
herdet, lakkeres den med utendørs lakk som er vanlig i
må
handelen.
 Avhengig av den lokale atmosfæriske belastningen må det
foretas en ny behandling med lakk fra tid til annen.
 Vi anbefaler at porten rengjøres regelmessig med en myk,
fuktig klut. Ved
rengjøringsmiddel eller lunkent såpevann. Unngå bruk av
politur og skurende
rengjøringsmidler. Port og portvinduer skal skylles grundig
før rengjøringen, slik at riper fra støv unngås.
Vedlikehold av en montør med relevante kvalifikasjoner:
 Kontroller at skruer og klemmeforbindelser sitter godt, og
stram til om nødvendig.
 Kontroller slitedelene (fjærer, dobbelte wirer etc.) og skift
dem ut med originale reservedeler om nødvendig.
 Påse at fjærspenningen er korrekt. Dersom det skulle være
nødvendig å endre fjærspenningen, så må dette gjøres
ifølge punkt 36ff i montasjeinstruksene.
 Multipleks fjærpakkene og de dobbelte wirene skal skiftes
ut etter ca. 25 000 dørbetjeninger (opp/igjen).
Dette er nødvendig ved:
0 - 5 portbetjeninger pr. dag
6 - 10 portbetjeninger pr. dag en gang hvert 7. år
11- 20 portbetjeninger pr. dag en gang hvert 3,5.år
Hhv. 5 og 10 års fabrikkgaranti på leddporter
Type iso20-4 / iso45-4 med vertikal trekkfjær
Ved siden av garantien på basis av våre salgs- og
leveringsbetingelser, gir vi 10 års fabrikkgaranti ved maks. 50
000 driftssykluser på ovennevnte leddporter.
Vår fabrikkgaranti gjelder i 5 år på slitedeler som eksempelvis
låser, hengsler, fjærer, lagre, løpehjul, wiretrinser og tilhørende
wirer under normal belastning eller inntil 25 000 driftssykluser.
En 10 års fabrikkgaranti gir vi på leddene mot gjennomrusting
innenfra og utover, på skillet mellom stål og skum samt på
bunn-, mellom- og sidetetninger og på overliggertetninger .
For porter med trekkfjær skal multipleks fjærpakkene og
dobbeltwirene skiftes fullstendig ut etter 25 000 driftssykluser
(se montasjetegning).
- 35 -
i henhold til kontrollinstruksene
behov kan det brukes et
eller organiske løsemidler
en gang hvert 14. år
mildt
/
