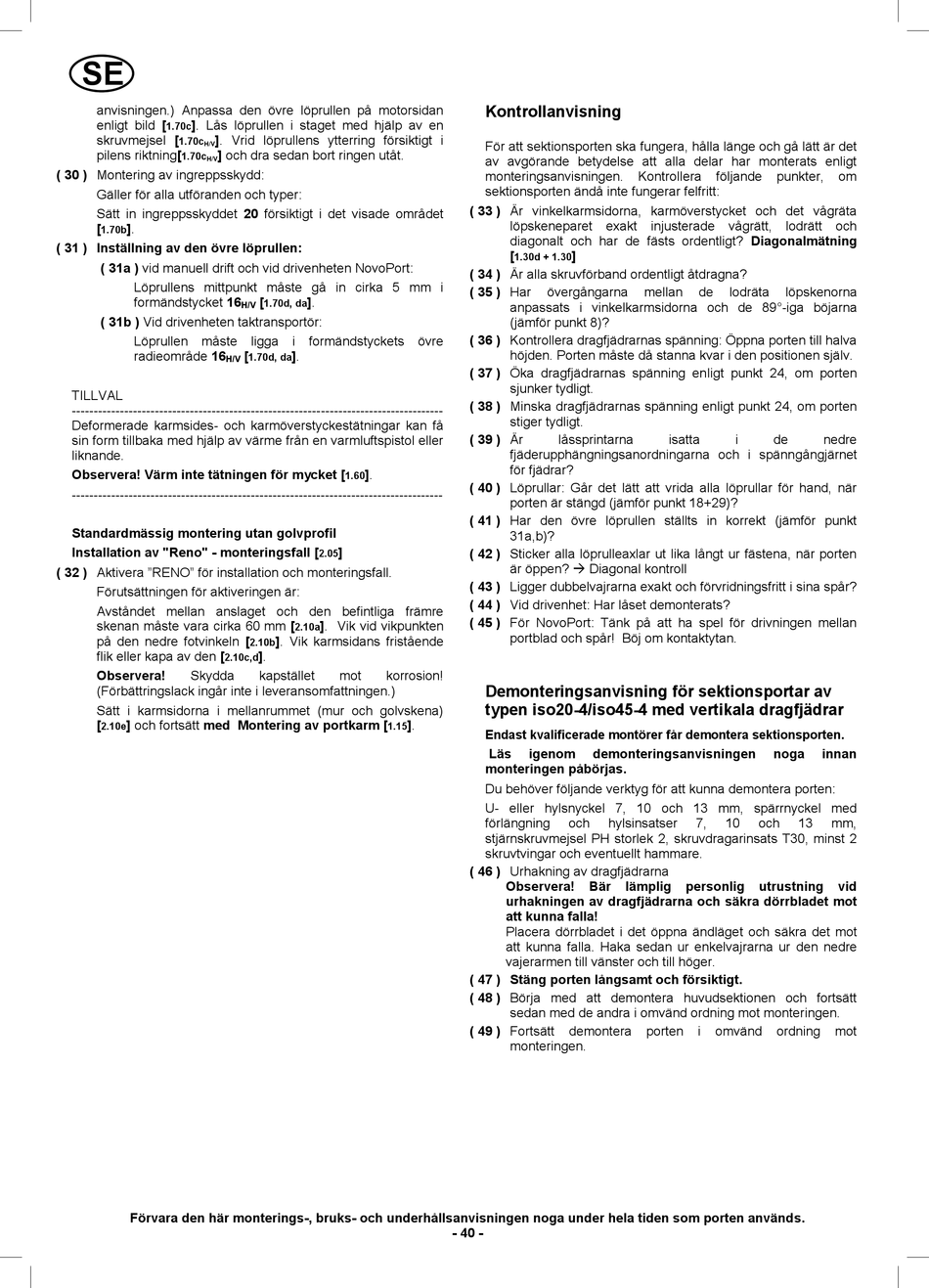

anvisningen.) Anpassa den övre löprullen på motorsidan
enligt bild [ ]. Lås löprullen i staget med hjälp av en
1.70c
skruvmejsel [ ]. Vrid löprullens ytterring försiktigt i
1.70c
H/V
] och dra sedan bort ringen utåt.
pilens riktning[
1.70c
H/V
( 30 ) Montering av ingreppsskydd:
Gäller för alla utföranden och typer:
Sätt in ingreppsskyddet 20 försiktigt i det visade området
[ ].
1.70b
( 31 ) Inställning av den övre löprullen:
( 31a ) vid manuell drift och vid drivenheten NovoPort:
Löprullens mittpunkt måste gå in cirka 5 mm i
formändstycket 16
( 31b ) Vid drivenheten taktransportör:
Löprullen måste ligga i formändstyckets övre
radieområde 16
H/V
TILLVAL
-------------------------------------------------------------------------------------
Deformerade karmsides- och karmöverstyckestätningar kan få
sin form tillbaka med hjälp av värme från en varmluftspistol eller
liknande.
Observera! Värm inte tätningen för mycket [
-------------------------------------------------------------------------------------
Standardmässig montering utan golvprofil
Installation av "Reno" - monteringsfall [
( 32 ) Aktivera "RENO" för installation och monteringsfall.
Förutsättningen för aktiveringen är:
Avståndet mellan anslaget och den befintliga främre
skenan måste vara cirka 60 mm [
på den nedre fotvinkeln [
flik eller kapa av den [
2.10c,d
Observera! Skydda
(Förbättringslack ingår inte i leveransomfattningen.)
Sätt i karmsidorna i mellanrummet (mur och golvskena)
[ ] och fortsätt med Montering av portkarm [
2.10e
Förvara den här monterings-, bruks- och underhållsanvisningen noga under hela tiden som porten används.
[ ].
1.70d, da
H/V
[ ].
1.70d, da
].
1.60
]
2.05
]. Vik vid vikpunkten
2.10a
]. Vik karmsidans fristående
2.10b
].
kapstället mot korrosion!
].
1.15
Kontrollanvisning
För att sektionsporten ska fungera, hålla länge och gå lätt är det
av avgörande betydelse att alla delar har monterats enligt
monteringsanvisningen.
sektionsporten ändå inte fungerar felfritt:
( 33 ) Är vinkelkarmsidorna, karmöverstycket och det vågräta
löpskeneparet exakt injusterade vågrätt, lodrätt och
diagonalt och har de fästs ordentligt? Diagonalmätning
[ ]
1.30d + 1.30
( 34 ) Är alla skruvförband ordentligt åtdragna?
( 35 ) Har övergångarna
anpassats i vinkelkarmsidorna och de 89°-iga böjarna
(jämför punkt 8)?
( 36 ) Kontrollera dragfjädrarnas spänning: Öppna porten till halva
höjden. Porten måste då stanna kvar i den positionen själv.
( 37 ) Öka dragfjädrarnas spänning enligt punkt 24, om porten
sjunker tydligt.
( 38 ) Minska dragfjädrarnas spänning enligt punkt 24, om porten
stiger tydligt.
( 39 ) Är låssprintarna
fjäderupphängningsanordningarna och i spänngångjärnet
för fjädrar?
( 40 ) Löprullar: Går det lätt att vrida alla löprullar för hand, när
porten är stängd (jämför punkt 18+29)?
( 41 ) Har den övre löprullen ställts in korrekt (jämför punkt
31a,b)?
( 42 ) Sticker alla löprulleaxlar ut lika långt ur fästena, när porten
är öppen?  Diagonal kontroll
( 43 ) Ligger dubbelvajrarna exakt och förvridningsfritt i sina spår?
( 44 ) Vid drivenhet: Har låset demonterats?
( 45 ) För NovoPort: Tänk på att ha spel för drivningen mellan
portblad och spår! Böj om kontaktytan.
Demonteringsanvisning för sektionsportar av
typen iso20-4/iso45-4 med vertikala dragfjädrar
Endast kvalificerade montörer får demontera sektionsporten.
Läs igenom demonteringsanvisningen
monteringen påbörjas.
Du behöver följande verktyg för att kunna demontera porten:
U- eller hylsnyckel 7, 10 och 13 mm, spärrnyckel med
förlängning och hylsinsatser
stjärnskruvmejsel PH storlek 2, skruvdragarinsats T30, minst 2
skruvtvingar och eventuellt hammare.
( 46 ) Urhakning av dragfjädrarna
Observera! Bär lämplig
urhakningen av dragfjädrarna och säkra dörrbladet mot
att kunna falla!
Placera dörrbladet i det öppna ändläget och säkra det mot
att kunna falla. Haka sedan ur enkelvajrarna ur den nedre
vajerarmen till vänster och till höger.
( 47 ) Stäng porten långsamt och försiktigt.
( 48 ) Börja med att demontera huvudsektionen och fortsätt
sedan med de andra i omvänd ordning mot monteringen.
( 49 ) Fortsätt demontera
monteringen.
