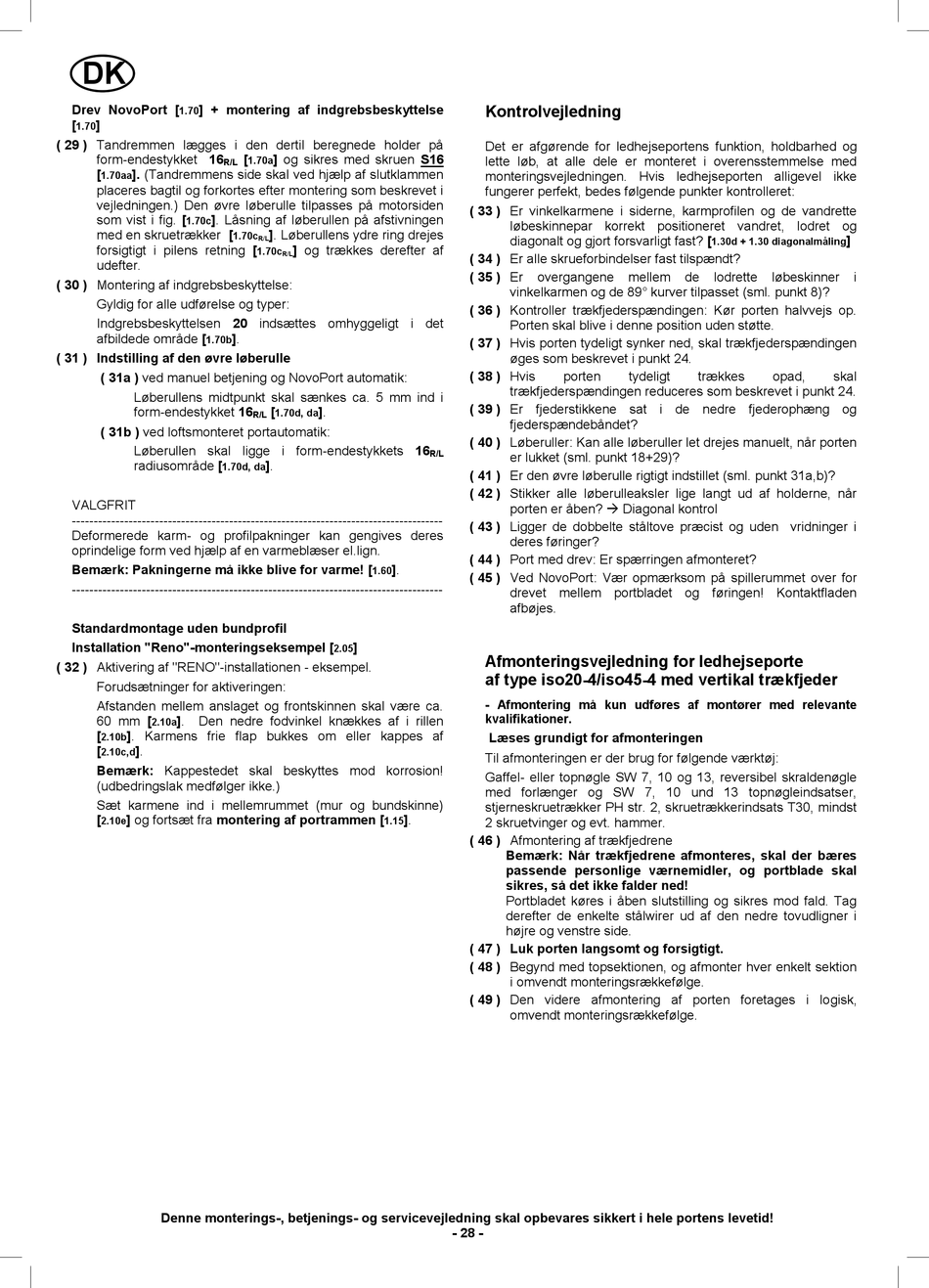

DK
Drev NovoPort [ ] + montering af indgrebsbeskyttelse
1.70
[ ]
1.70
( 29 ) Tandremmen lægges i den dertil beregnede holder på
form-endestykket 16
R/L
[ ]. (Tandremmens side skal ved hjælp af slutklammen
1.70aa
placeres bagtil og forkortes efter montering som beskrevet i
vejledningen.) Den øvre løberulle tilpasses på motorsiden
som vist i fig. [ ]. Låsning af løberullen på afstivningen
1.70c
med en skruetrækker [
forsigtigt i pilens retning [
udefter.
( 30 ) Montering af indgrebsbeskyttelse:
Gyldig for alle udførelse og typer:
Indgrebsbeskyttelsen 20 indsættes omhyggeligt i det
afbildede område [
1.70b
( 31 ) Indstilling af den øvre løberulle
( 31a ) ved manuel betjening og NovoPort automatik:
Løberullens midtpunkt skal sænkes ca. 5 mm ind i
form-endestykket 16
( 31b ) ved loftsmonteret portautomatik:
Løberullen skal ligge i form-endestykkets 16
radiusområde [
1.70d, da
VALGFRIT
-------------------------------------------------------------------------------------
Deformerede karm- og profilpakninger kan gengives deres
oprindelige form ved hjælp af en varmeblæser el.lign.
Bemærk: Pakningerne må ikke blive for varme! [
-------------------------------------------------------------------------------------
Standardmontage uden bundprofil
Installation "Reno"-monteringseksempel [
( 32 ) Aktivering af "RENO"-installationen - eksempel.
Forudsætninger for aktiveringen:
Afstanden mellem anslaget og frontskinnen skal være ca.
60 mm [ ]. Den nedre fodvinkel knækkes af i rillen
2.10a
[ ]. Karmens frie flap bukkes om eller kappes af
2.10b
[ ].
2.10c,d
Bemærk: Kappestedet skal beskyttes mod korrosion!
(udbedringslak medfølger ikke.)
Sæt karmene ind i mellemrummet (mur og bundskinne)
[ ] og fortsæt fra montering af portrammen [
2.10e
Denne monterings-, betjenings- og servicevejledning skal opbevares sikkert i hele portens levetid!
[ ] og sikres med skruen S16
1.70a
]. Løberullens ydre ring drejes
1.70c
R/L
] og trækkes derefter af
1.70c
R/L
].
[ ].
1.70d, da
R/L
].
].
1.60
]
2.05
].
1.15
Kontrolvejledning
Det er afgørende for ledhejseportens funktion, holdbarhed og
lette løb, at alle dele er monteret i overensstemmelse med
monteringsvejledningen. Hvis ledhejseporten alligevel ikke
fungerer perfekt, bedes følgende punkter kontrolleret:
( 33 ) Er vinkelkarmene i siderne, karmprofilen og de vandrette
løbeskinnepar korrekt positioneret vandret, lodret og
diagonalt og gjort forsvarligt fast? [
( 34 ) Er alle skrueforbindelser fast tilspændt?
( 35 ) Er overgangene
vinkelkarmen og de 89° kurver tilpasset (sml. punkt 8)?
( 36 ) Kontroller trækfjederspændingen: Kør porten halvvejs op.
Porten skal blive i denne position uden støtte.
( 37 ) Hvis porten tydeligt synker ned, skal trækfjederspændingen
øges som beskrevet i punkt 24.
( 38 ) Hvis porten
trækfjederspændingen reduceres som beskrevet i punkt 24.
( 39 ) Er fjederstikkene sat i de nedre fjederophæng og
fjederspændebåndet?
( 40 ) Løberuller: Kan alle løberuller let drejes manuelt, når porten
R/L
er lukket (sml. punkt 18+29)?
( 41 ) Er den øvre løberulle rigtigt indstillet (sml. punkt 31a,b)?
( 42 ) Stikker alle løberulleaksler lige langt ud af holderne, når
porten er åben?  Diagonal kontrol
( 43 ) Ligger de dobbelte ståltove præcist og uden vridninger i
deres føringer?
( 44 ) Port med drev: Er spærringen afmonteret?
( 45 ) Ved NovoPort: Vær opmærksom på spillerummet over for
drevet mellem portbladet og føringen! Kontaktfladen
afbøjes.
Afmonteringsvejledning for ledhejseporte
af type iso20-4/iso45-4 med vertikal trækfjeder
- Afmontering må kun udføres af montører med relevante
kvalifikationer.
Læses grundigt for afmonteringen
Til afmonteringen er der brug for følgende værktøj:
Gaffel- eller topnøgle SW 7, 10 og 13, reversibel skraldenøgle
med forlænger og SW 7, 10 und 13 topnøgleindsatser,
stjerneskruetrækker PH str. 2, skruetrækkerindsats T30, mindst
2 skruetvinger og evt. hammer.
( 46 ) Afmontering af trækfjedrene
Bemærk: Når trækfjedrene afmonteres, skal der bæres
passende personlige værnemidler, og portblade skal
sikres, så det ikke falder ned!
Portbladet køres i åben slutstilling og sikres mod fald. Tag
derefter de enkelte stålwirer ud af den nedre tovudligner i
højre og venstre side.
( 47 ) Luk porten langsomt og forsigtigt.
( 48 ) Begynd med topsektionen, og afmonter hver enkelt sektion
i omvendt monteringsrækkefølge.
( 49 ) Den videre afmontering af porten foretages i logisk,
omvendt monteringsrækkefølge.
- 28 -
1.30d + 1.30 diagonalmåling
mellem de lodrette løbeskinner
tydeligt trækkes opad,
]
i
skal
