E E l l e e v v a a r r o o u u b b a a i i x x a a r r a a p p l l a a t t a a f f o o r r m m a a a a r r t t i i c c u u l l a a d d a a p p a a r r a a o o s s j j o o e e l l h h o o s s o o p p c c i i o o n n a a l l
Para elevar a plataforma articulada para os joelhos opcional:
1. Levante uma das argolas de elevação vermelhas (A) até a plataforma articulada para os joelhos estar na posição mais
elevada (Figura 6).
2. Baixe a plataforma articulada para os joelhos para fixar o suporte de apoio no mecanismo de bloqueio.
3. Verifique se o mecanismo de bloqueio está seguro antes de soltar a argola de elevação.
Para baixar a plataforma articulada para os joelhos, levante uma das argolas de elevação vermelhas (A) para aliviar a
pressão no mecanismo de bloqueio e, enquanto segura a argola, empurre a alavanca de libertação vermelha do apoio dos
pés (B) até o suporte de apoio ficar solto. Baixe a plataforma articulada para os joelhos até ficar na horizontal.
Para elevar a plataforma articulada para os joelhos em movimento, levante a estrutura do apoio dos pés (C) o mais alto
possível até a estrutura bloquear na posição. O suporte de apoio engata automaticamente quando solta a estrutura.
Para baixar a plataforma articulada para os joelhos em movimento, levante a estrutura do apoio de pés (C) e, enquanto
segura na estrutura, levante a alavanca de libertação vermelha do apoio dos pés (B) até a estrutura soltar o suporte de
apoio. Baixe o apoio dos pés até este ficar na horizontal.
A
B
C

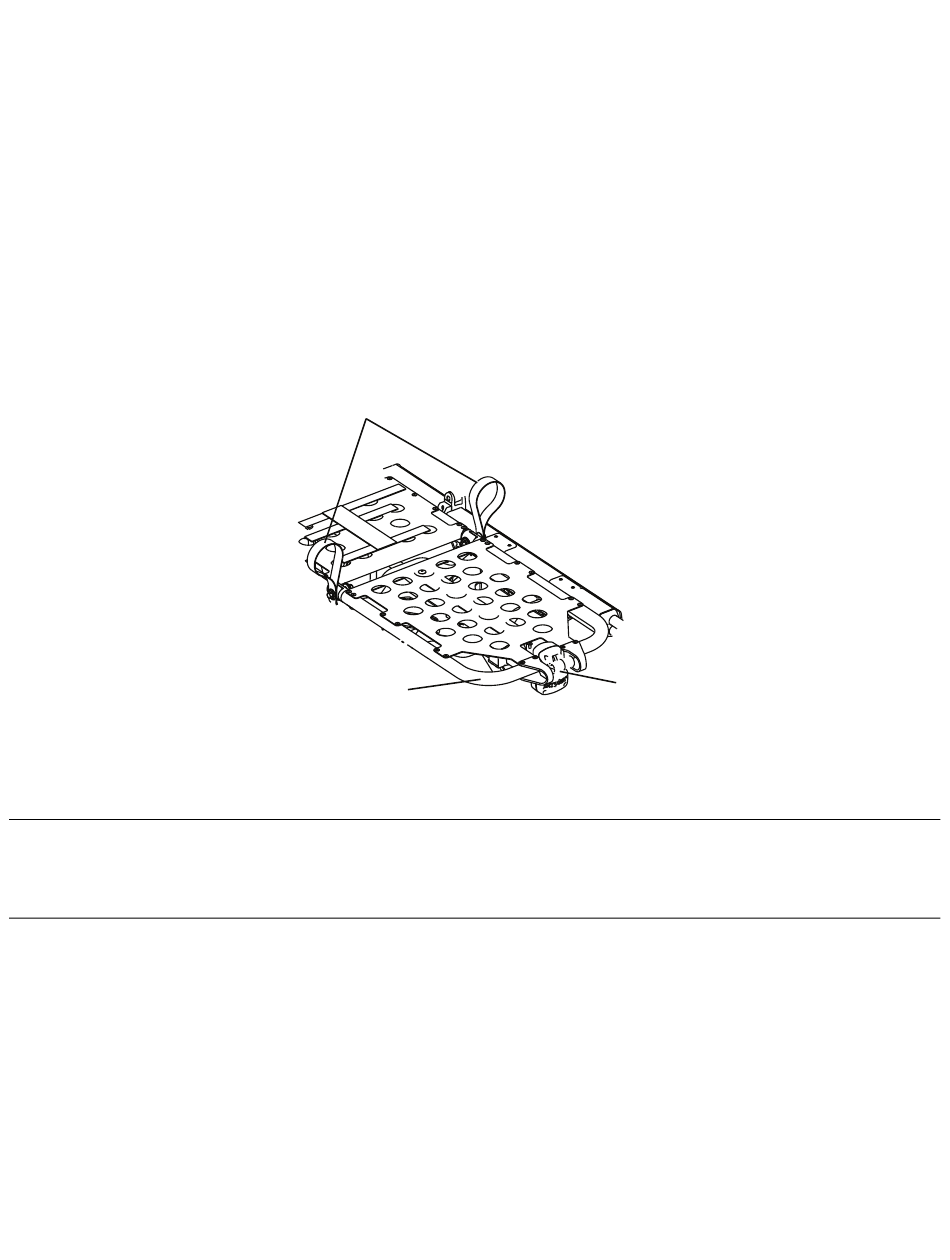

F F i i g g u u r r a a 6 6 – – P P l l a a t t a a f f o o r r m m a a a a r r t t i i c c u u l l a a d d a a p p a a r r a a o o s s j j o o e e l l h h o o s s
A A p p p p l l y y i i n n g g o o r r r r e e l l e e a a s s i i n n g g a a w w h h e e e e l l l l o o c c k k
A A D D V V E E R R T T Ê Ê N N C C I I A A
• Do not apply a wheel lock when a patient is on the product or when you move the product to avoid the risk of tipping.
• Do not install or apply a wheel lock on a product with worn wheels that are less than 6 in. diameter.
• Do not leave a patient or occupant unattended. Hold the product while a patient or occupant is on the product.
To apply a wheel lock, press down on the pedal until it stops and is resting against the surface of the wheel.
To release a wheel lock, press down on the top of the pedal with your foot or lift up on the pedal with your toe. The top of the
pedal will rest against the caster frame when you release the wheel lock.
N N o o t t a a - - Wheel locks help prevent the product from rolling while unattended. Wheel locks may not provide sufficient
resistance on all surfaces or under loads.
PT 18 6100-109-005 Rev C.1
