Erste Schritte
5
Anschließen
22
Anschließen

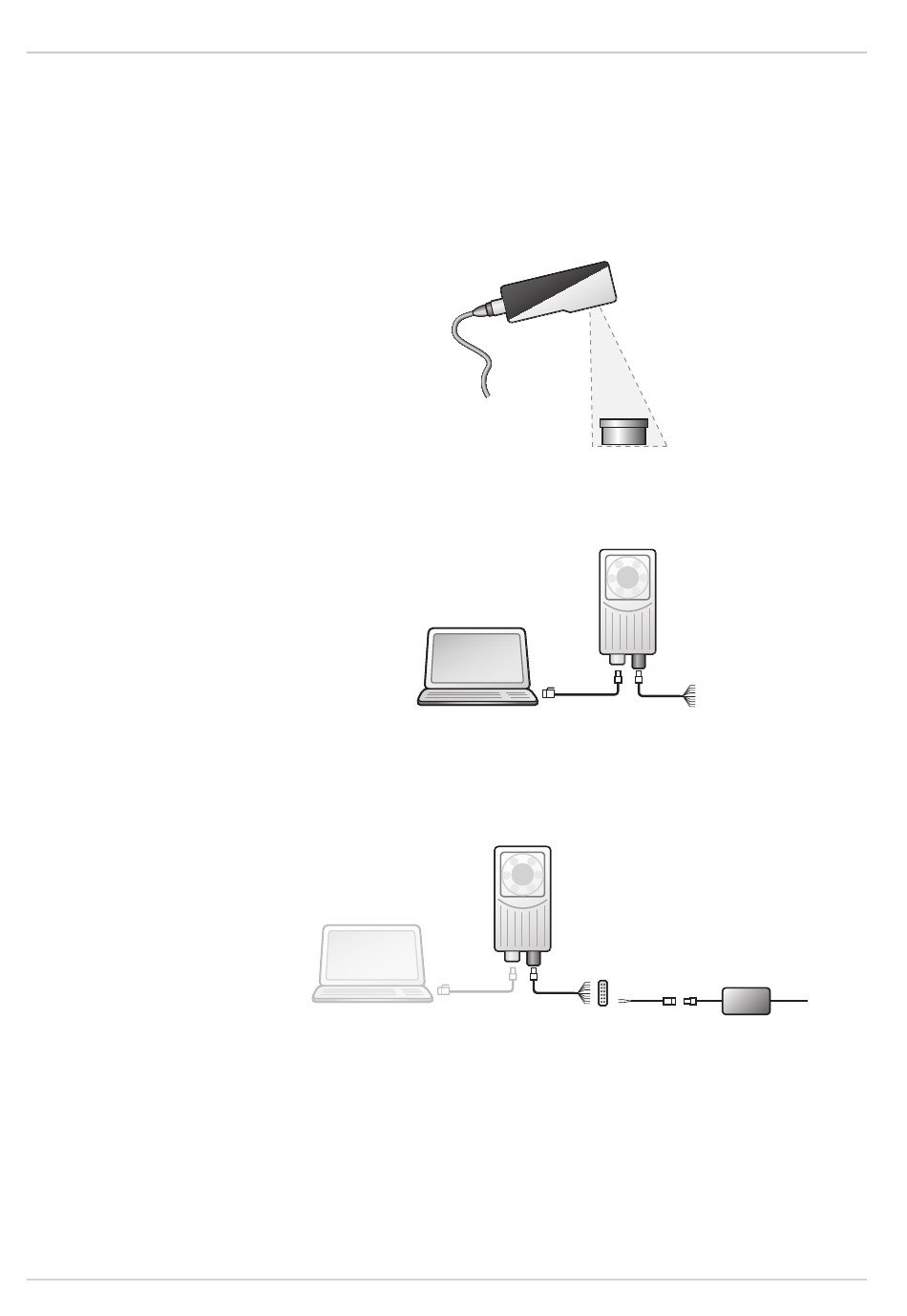

5.1 Hardware anschließen
1. Montieren Sie den Inspector P30 so, dass er dem Objekt zugewandt ist.
Abbildung 5.1 Montieren Sie den Inspector P30 dem Objekt zugewandt.
2. Schließen Sie das Ethernet-Kabel an den PC an.
Abbildung 5.2 Schließen Sie das Ethernet-Kabel an.
3. Schließen Sie das Inspector P30-I/O-Kabel an eine 24 V-Spannungsversorgung an:
Braun +24 V Gleichstrom, Pol 1
Blau Masse, Pol 2
Abbildung 5.3 Schließen Sie das Gerät an eine 24 V-Spannungsversorgung an.
5.2 SOPAS an den Inspector anschließen
Starten Sie SOPAS Inspector auf dem PC, und warten Sie, bis die Suche nach den verfügbaren
Geräten im SOPAS-Startbildschirm abgeschlossen ist. Wählen Sie in der Liste der verfügbaren
Geräte den angeschlossenen Inspector aus.
