ELEKTRISCHE INSTALLATION

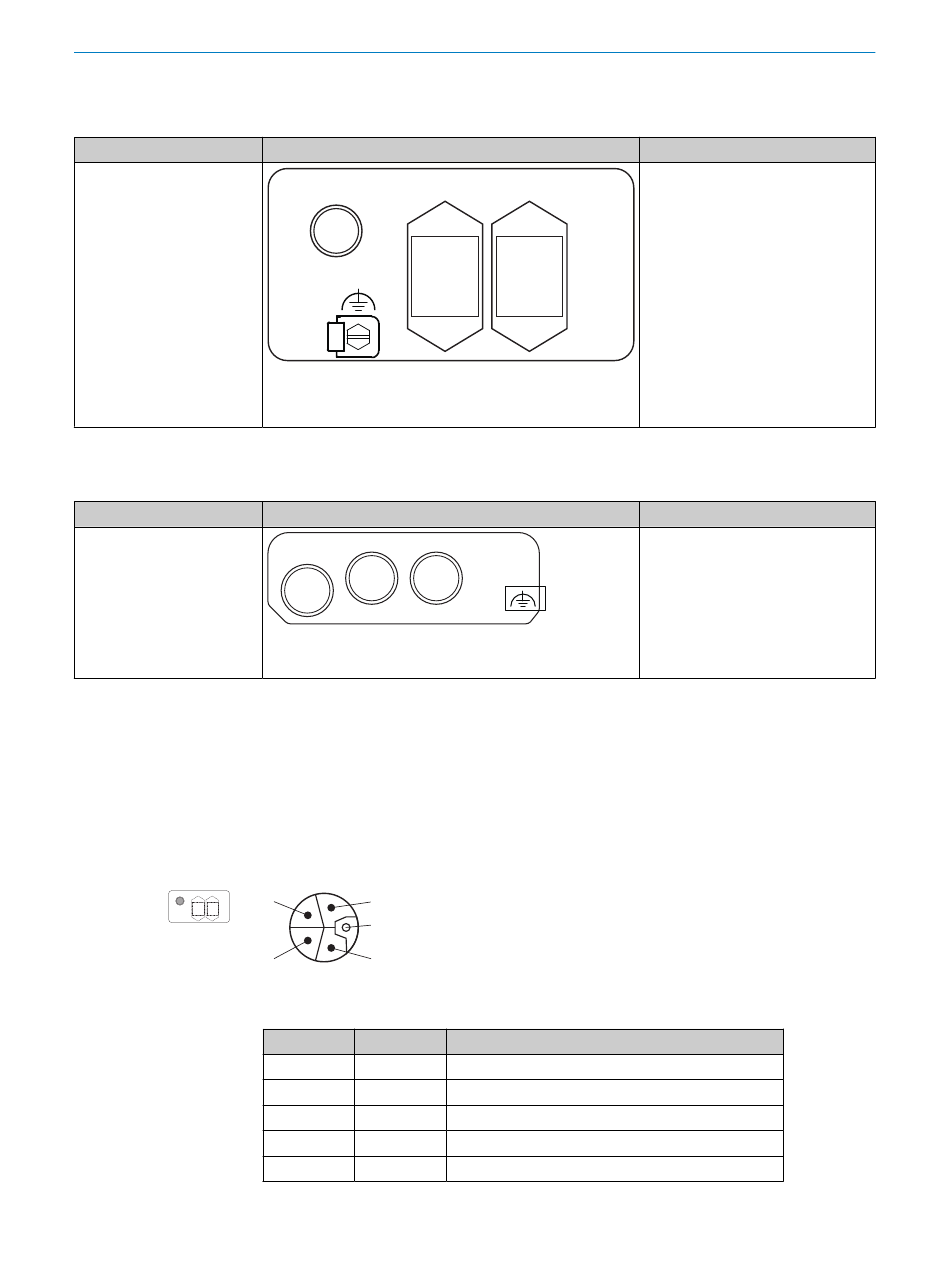

6.2.1 microScan3 – PROFINET (RJ45/SCRJ)
Tabelle 5: Systemstecker und Anschlüsse: microScan3 – PROFINET (RJ45/SCRJ)
Sicherheits-Laserscanner
microScan3 – PROFINET
(RJ45/SCRJ)
6.2.2 microScan3 – PROFINET (M12)
Tabelle 6: Systemstecker und Anschlüsse: microScan3 Pro – PROFINET (M12)
Sicherheits-Laserscanner
microScan3 – PROFINET
(M12)
6.3

Anschlussbelegung

6.3.1

Spannungsversorgung (XD1)

84 B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
Geeigneter Systemstecker
XD1 XF1
FE
MICSX-CPNNZZZZ1 (Artikelnummer: 2087905)
MICSX-CLNNZZZZ1 (Artikelnummer: 2106404)
Geeigneter Systemstecker
XF1 XF2
XD1
MICSX-BANNZZZZ1 (Artikelnummer: 2086102)
Im Folgenden finden Sie die Anschlussbelegung der einzelnen Steckverbinder.
microScan3 – PROFINET (RJ45/SCRJ)
Die Spannungsversorgung erfolgt geräteseitig über einen 5-poligen, L-codierten M12-
Stecker.
2 1
5
3 4
Abbildung 51: Anschlussbelegung der Spannungsversorgung (Stecker, M12, 5-polig, L-codiert)
Tabelle 7: Anschlussbelegung der Spannungsversorgung
Pin Bezeichnung Funktion
1 +24 V DC
2 nc
3 0 V DC
4 nc
5 FE
XF2
Versorgungsspannung +24 V DC
Unbeschaltet
Versorgungsspannung 0 V DC
Unbeschaltet
Funktionserde/Abschirmung
Steckverbinder
•
XD1: Spannungsversorgung,
Seite 84
• FE: Alternativer FE-Anschluss,
Seite 85
• XF1, XF2: 2 × Ethernet für
PROFINET PROFIsafe, Datenaus‐
gabe, Konfiguration und Diag‐
nose, Seite 85
Steckverbinder
• XD1: Spannungsversorgung,
Seite 84
•
XF1, XF2: 2 × Ethernet für
PROFINET PROFIsafe, Datenaus‐
gabe, Konfiguration und Diag‐
nose, Seite 85
•

Alternativer FE-Anschluss,

Seite 85
