5
MONTAGE
5.6
Demontage und Wiedermontage des Prozessanschlussadapters
5.7
Montage in T-Stück
18
B E T R I E B S A N L E I T U N G | T-EASIC® FTS

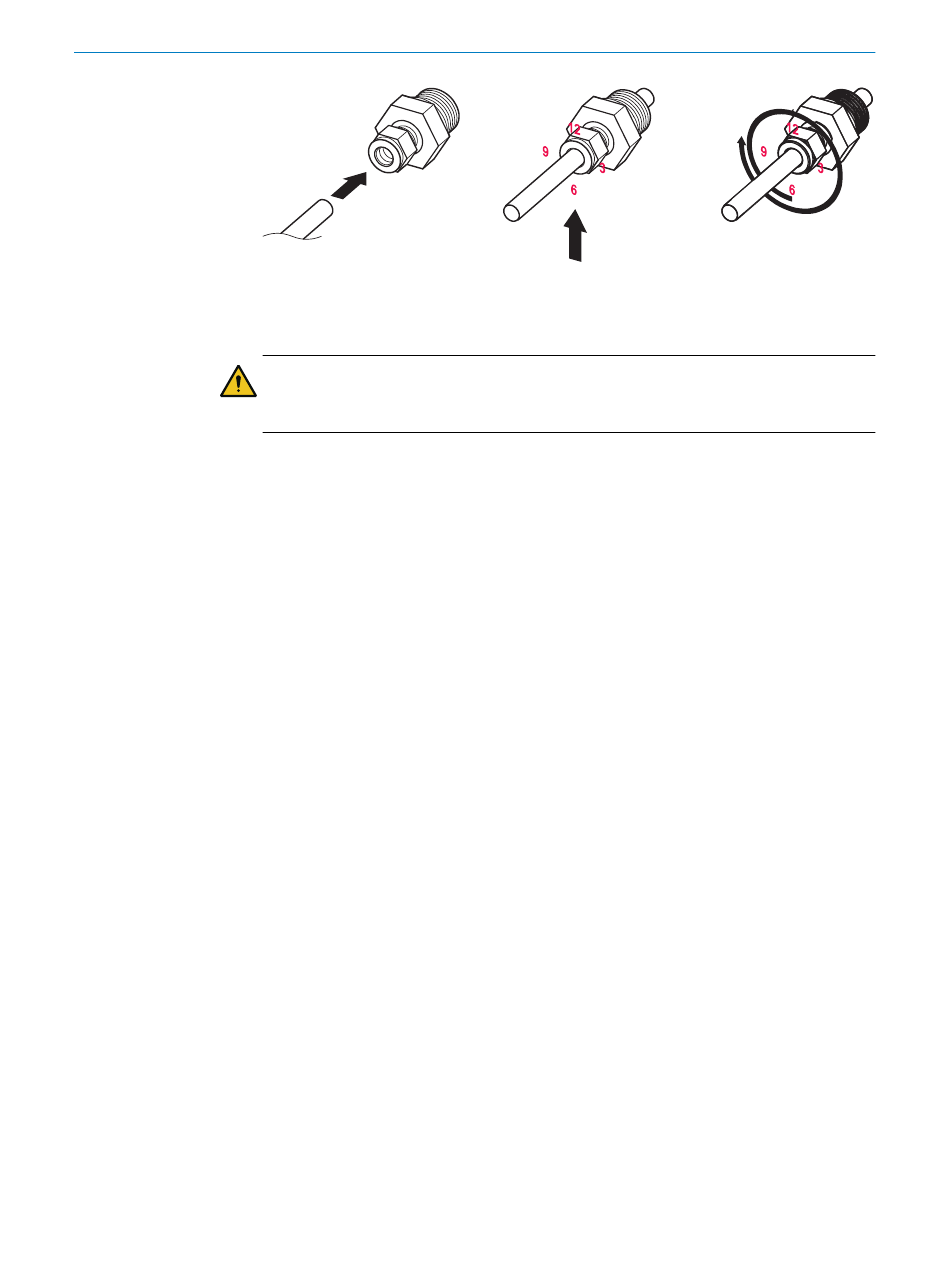

Abbildung 9: Montage eines Prozessanschlussadapters an der Sensorsonde
VORSICHT DRUCK
Machen Sie das System immer drucklos. Stoppen Sie den Durchfluss und entleeren Sie
das Rohr, bevor Sie den Sensor demontieren.
Der Prozessanschlussadapter kann wiederholt vom Sensor demontiert und wieder
montiert werden. Dabei bleibt die Klemmringverschraubung fest an der Sensorsonde
(kann nach einmaliger Montage (siehe
ters", Seite
17) nicht mehr von der Sensorsonde gelöst werden).
Demontage des Prozessanschlussadapters
Halten Sie den Prozessanschluss mit einem Maulschlüssel (Schlüsselweite 27) fest.
Lösen Sie die Überwurfmutter mit einem Maulschlüssel (Schlüsselweite 16).
Wiedermontage des Prozessanschlussadapters
1.
Führen Sie die Sonde mit der montierten Klemmringverschraubung in den Pro‐
zessanschluss ein. Stellen Sie dabei sicher, dass die Dichtflächen sauber und an
der Oberfläche ohne Beschädigung sind.
2.
Drehen Sie die Überwurfmutter fingerfest an. Ziehen Sie sie dann mit einem Maul‐
schlüssel (Schlüsselweite 16) an, bis Sie einen starken Anstieg der aufzuwenden‐
den Kraft verspüren (ca. 1/4 Umdrehung). Halten Sie dabei den Verschraubungs‐
körper mit einem zweiten Maulschlüssel (Schlüsselweite 27) fest.
Verwenden Sie nur original T-Stücke von SICK. Diese sind als Zubehör erhältlich (siehe
siehe „Zubehör", Seite
71).
Verwenden Sie zur Montage in diesen T-Stücken die Sensorvarianten mit fest vormon‐
tiertem Klemmring (siehe
Beim Einbau den Sensor mit vormontiertem Klemmring in das T-Stück einführen, bis
der Klemmring im Stutzen aufsitzt. Den Sensor ausrichten, sodass der Pfeil auf der
Unterschale des Sensors in Durchflussrichtung zeigt. Das T-Stück festhalten und dabei
die Überwurfmutter soweit anziehen, bis ein spürbarer Widerstand vorhanden ist. Die
Überwurfmutter an dieser Stelle mit einem Maulschlüssel mit Schlüsselweite 16 leicht
nachziehen.
siehe „Montage des Prozessanschlussadap‐
siehe „Typenschlüssel", Seite 9
Position 4).
8023071.1JQO/2023/06/05 | SICK
Irrtümer und Änderungen vorbehalten
