Installations-
werkzeug
Mikroprozessor
Abdeckung
Anmerkung: Berühren Sie nicht die Mikroprozessorkontakte. Verunreini-
gungen auf den Mikroprozessorkontakten, wie z. B. Öl von Ihrer Haut,
können Verbindungsfehler zwischen den Kontakten und dem Stecksockel
verursachen.

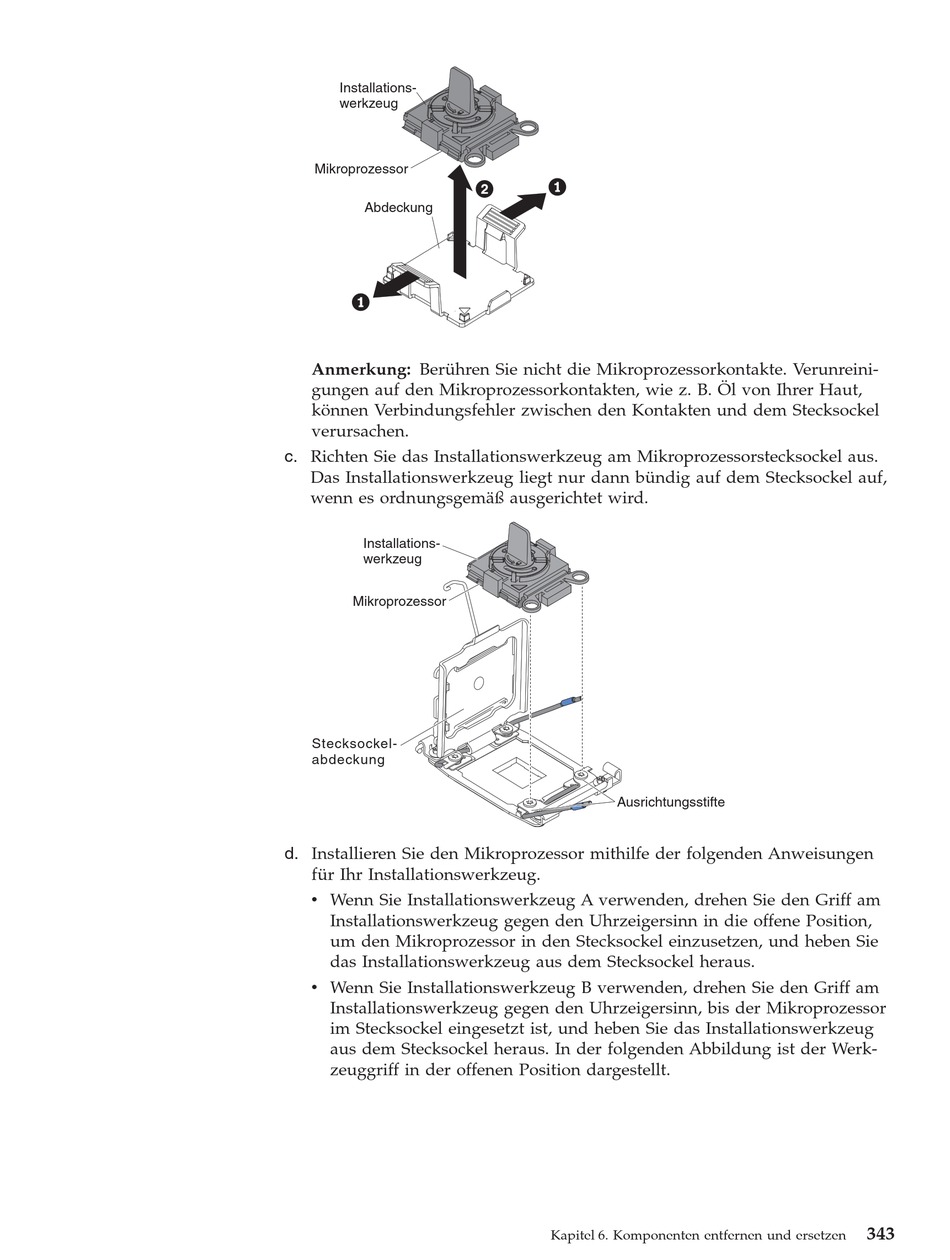

c. Richten Sie das Installationswerkzeug am Mikroprozessorstecksockel aus.
Das Installationswerkzeug liegt nur dann bündig auf dem Stecksockel auf,
wenn es ordnungsgemäß ausgerichtet wird.
Installations-
werkzeug
Mikroprozessor
Stecksockel-
abdeckung
d. Installieren Sie den Mikroprozessor mithilfe der folgenden Anweisungen
für Ihr Installationswerkzeug.
v Wenn Sie Installationswerkzeug A verwenden, drehen Sie den Griff am
Installationswerkzeug gegen den Uhrzeigersinn in die offene Position,
um den Mikroprozessor in den Stecksockel einzusetzen, und heben Sie
das Installationswerkzeug aus dem Stecksockel heraus.
v Wenn Sie Installationswerkzeug B verwenden, drehen Sie den Griff am
Installationswerkzeug gegen den Uhrzeigersinn, bis der Mikroprozessor
im Stecksockel eingesetzt ist, und heben Sie das Installationswerkzeug
aus dem Stecksockel heraus. In der folgenden Abbildung ist der Werk-
zeuggriff in der offenen Position dargestellt.
Ausrichtungsstifte
Kapitel 6. Komponenten entfernen und ersetzen
343
