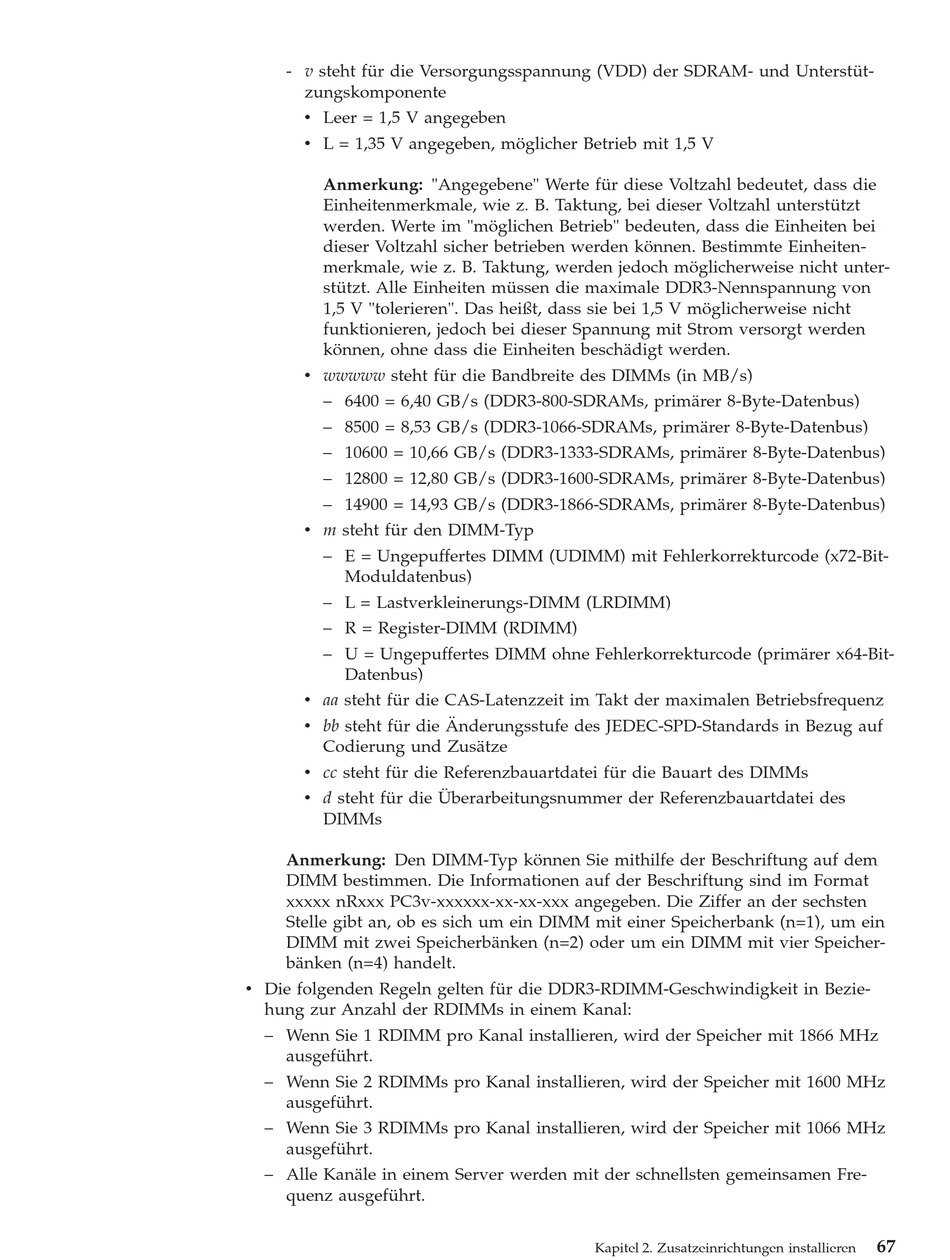

- v steht für die Versorgungsspannung (VDD) der SDRAM- und Unterstüt-
zungskomponente
v Leer = 1,5 V angegeben
v L = 1,35 V angegeben, möglicher Betrieb mit 1,5 V
Anmerkung: "Angegebene" Werte für diese Voltzahl bedeutet, dass die
Einheitenmerkmale, wie z. B. Taktung, bei dieser Voltzahl unterstützt
werden. Werte im "möglichen Betrieb" bedeuten, dass die Einheiten bei
dieser Voltzahl sicher betrieben werden können. Bestimmte Einheiten-
merkmale, wie z. B. Taktung, werden jedoch möglicherweise nicht unter-
stützt. Alle Einheiten müssen die maximale DDR3-Nennspannung von
1,5 V "tolerieren". Das heißt, dass sie bei 1,5 V möglicherweise nicht
funktionieren, jedoch bei dieser Spannung mit Strom versorgt werden
können, ohne dass die Einheiten beschädigt werden.
v wwwww steht für die Bandbreite des DIMMs (in MB/s)
– 6400 = 6,40 GB/s (DDR3-800-SDRAMs, primärer 8-Byte-Datenbus)
– 8500 = 8,53 GB/s (DDR3-1066-SDRAMs, primärer 8-Byte-Datenbus)
– 10600 = 10,66 GB/s (DDR3-1333-SDRAMs, primärer 8-Byte-Datenbus)
– 12800 = 12,80 GB/s (DDR3-1600-SDRAMs, primärer 8-Byte-Datenbus)
– 14900 = 14,93 GB/s (DDR3-1866-SDRAMs, primärer 8-Byte-Datenbus)
v m steht für den DIMM-Typ
– E = Ungepuffertes DIMM (UDIMM) mit Fehlerkorrekturcode (x72-Bit-
Moduldatenbus)
– L = Lastverkleinerungs-DIMM (LRDIMM)
– R = Register-DIMM (RDIMM)
– U = Ungepuffertes DIMM ohne Fehlerkorrekturcode (primärer x64-Bit-
Datenbus)
v aa steht für die CAS-Latenzzeit im Takt der maximalen Betriebsfrequenz
v bb steht für die Änderungsstufe des JEDEC-SPD-Standards in Bezug auf
Codierung und Zusätze
v cc steht für die Referenzbauartdatei für die Bauart des DIMMs
v d steht für die Überarbeitungsnummer der Referenzbauartdatei des
DIMMs
Anmerkung: Den DIMM-Typ können Sie mithilfe der Beschriftung auf dem
DIMM bestimmen. Die Informationen auf der Beschriftung sind im Format
xxxxx nRxxx PC3v-xxxxxx-xx-xx-xxx angegeben. Die Ziffer an der sechsten
Stelle gibt an, ob es sich um ein DIMM mit einer Speicherbank (n=1), um ein
DIMM mit zwei Speicherbänken (n=2) oder um ein DIMM mit vier Speicher-
bänken (n=4) handelt.
v Die folgenden Regeln gelten für die DDR3-RDIMM-Geschwindigkeit in Bezie-
hung zur Anzahl der RDIMMs in einem Kanal:
– Wenn Sie 1 RDIMM pro Kanal installieren, wird der Speicher mit 1866 MHz
ausgeführt.
– Wenn Sie 2 RDIMMs pro Kanal installieren, wird der Speicher mit 1600 MHz
ausgeführt.
– Wenn Sie 3 RDIMMs pro Kanal installieren, wird der Speicher mit 1066 MHz
ausgeführt.
– Alle Kanäle in einem Server werden mit der schnellsten gemeinsamen Fre-
quenz ausgeführt.
