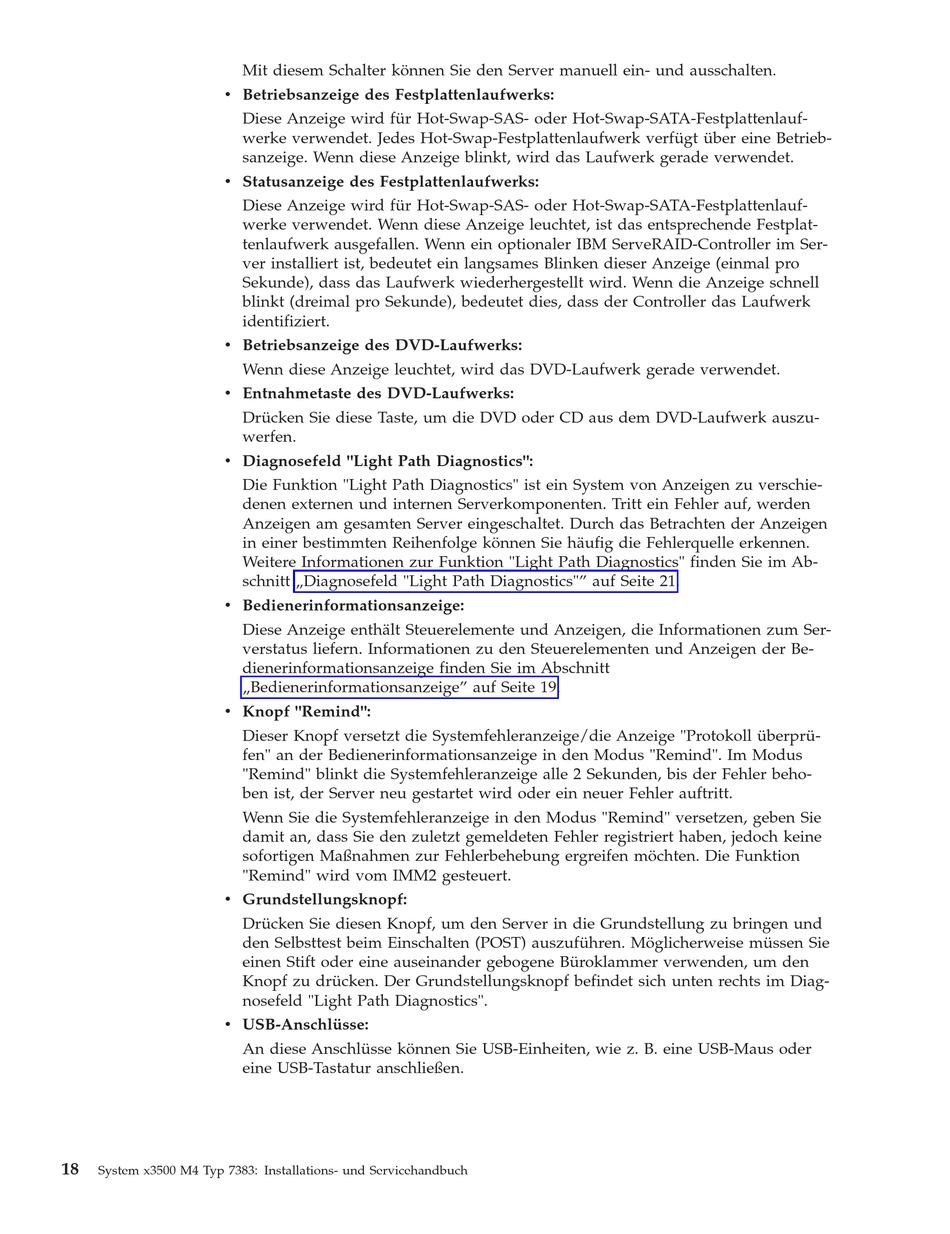

IBM System x3500 M4 Typ 7383 Installations- Und Servicehandbuch Seite 38

v Betriebsanzeige des Festplattenlaufwerks:
v Statusanzeige des Festplattenlaufwerks:
v Betriebsanzeige des DVD-Laufwerks:
v Entnahmetaste des DVD-Laufwerks:
v Diagnosefeld "Light Path Diagnostics":
v Bedienerinformationsanzeige:
v Knopf "Remind":
v Grundstellungsknopf:
v USB-Anschlüsse:
18
System x3500 M4 Typ 7383: Installations- und Servicehandbuch
Mit diesem Schalter können Sie den Server manuell ein- und ausschalten.
Diese Anzeige wird für Hot-Swap-SAS- oder Hot-Swap-SATA-Festplattenlauf-
werke verwendet. Jedes Hot-Swap-Festplattenlaufwerk verfügt über eine Betrieb-
sanzeige. Wenn diese Anzeige blinkt, wird das Laufwerk gerade verwendet.
Diese Anzeige wird für Hot-Swap-SAS- oder Hot-Swap-SATA-Festplattenlauf-
werke verwendet. Wenn diese Anzeige leuchtet, ist das entsprechende Festplat-
tenlaufwerk ausgefallen. Wenn ein optionaler IBM ServeRAID-Controller im Ser-
ver installiert ist, bedeutet ein langsames Blinken dieser Anzeige (einmal pro
Sekunde), dass das Laufwerk wiederhergestellt wird. Wenn die Anzeige schnell
blinkt (dreimal pro Sekunde), bedeutet dies, dass der Controller das Laufwerk
identifiziert.
Wenn diese Anzeige leuchtet, wird das DVD-Laufwerk gerade verwendet.
Drücken Sie diese Taste, um die DVD oder CD aus dem DVD-Laufwerk auszu-
werfen.
Die Funktion "Light Path Diagnostics" ist ein System von Anzeigen zu verschie-
denen externen und internen Serverkomponenten. Tritt ein Fehler auf, werden
Anzeigen am gesamten Server eingeschaltet. Durch das Betrachten der Anzeigen
in einer bestimmten Reihenfolge können Sie häufig die Fehlerquelle erkennen.
Weitere Informationen zur Funktion "Light Path Diagnostics" finden Sie im Ab-
schnitt „Diagnosefeld "Light Path Diagnostics"" auf Seite 21.
Diese Anzeige enthält Steuerelemente und Anzeigen, die Informationen zum Ser-
verstatus liefern. Informationen zu den Steuerelementen und Anzeigen der Be-
dienerinformationsanzeige finden Sie im Abschnitt
„Bedienerinformationsanzeige" auf Seite 19.
Dieser Knopf versetzt die Systemfehleranzeige/die Anzeige "Protokoll überprü-
fen" an der Bedienerinformationsanzeige in den Modus "Remind". Im Modus
"Remind" blinkt die Systemfehleranzeige alle 2 Sekunden, bis der Fehler beho-
ben ist, der Server neu gestartet wird oder ein neuer Fehler auftritt.
Wenn Sie die Systemfehleranzeige in den Modus "Remind" versetzen, geben Sie
damit an, dass Sie den zuletzt gemeldeten Fehler registriert haben, jedoch keine
sofortigen Maßnahmen zur Fehlerbehebung ergreifen möchten. Die Funktion
"Remind" wird vom IMM2 gesteuert.
Drücken Sie diesen Knopf, um den Server in die Grundstellung zu bringen und
den Selbsttest beim Einschalten (POST) auszuführen. Möglicherweise müssen Sie
einen Stift oder eine auseinander gebogene Büroklammer verwenden, um den
Knopf zu drücken. Der Grundstellungsknopf befindet sich unten rechts im Diag-
nosefeld "Light Path Diagnostics".
An diese Anschlüsse können Sie USB-Einheiten, wie z. B. eine USB-Maus oder
eine USB-Tastatur anschließen.
