IBM System x3500 M4 Typ 7383 Installations- Und Servicehandbuch Seite 255

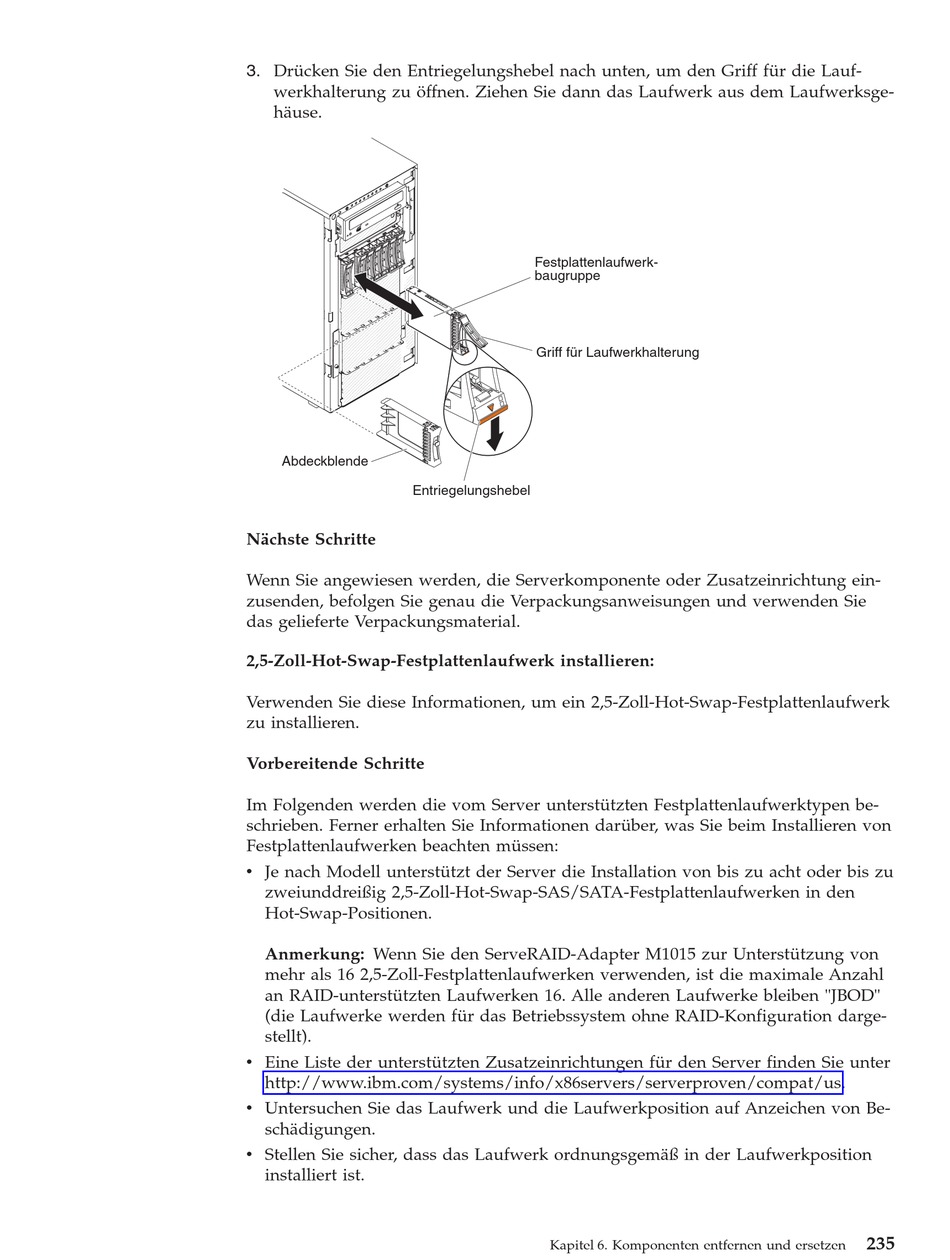

3. Drücken Sie den Entriegelungshebel nach unten, um den Griff für die Lauf-
werkhalterung zu öffnen. Ziehen Sie dann das Laufwerk aus dem Laufwerksge-
häuse.
Abdeckblende
Entriegelungshebel
Nächste Schritte
Wenn Sie angewiesen werden, die Serverkomponente oder Zusatzeinrichtung ein-
zusenden, befolgen Sie genau die Verpackungsanweisungen und verwenden Sie
das gelieferte Verpackungsmaterial.
2,5-Zoll-Hot-Swap-Festplattenlaufwerk installieren:
Verwenden Sie diese Informationen, um ein 2,5-Zoll-Hot-Swap-Festplattenlaufwerk
zu installieren.
Vorbereitende Schritte
Im Folgenden werden die vom Server unterstützten Festplattenlaufwerktypen be-
schrieben. Ferner erhalten Sie Informationen darüber, was Sie beim Installieren von
Festplattenlaufwerken beachten müssen:
v Je nach Modell unterstützt der Server die Installation von bis zu acht oder bis zu
zweiunddreißig 2,5-Zoll-Hot-Swap-SAS/SATA-Festplattenlaufwerken in den
Hot-Swap-Positionen.
Anmerkung: Wenn Sie den ServeRAID-Adapter M1015 zur Unterstützung von
mehr als 16 2,5-Zoll-Festplattenlaufwerken verwenden, ist die maximale Anzahl
an RAID-unterstützten Laufwerken 16. Alle anderen Laufwerke bleiben "JBOD"
(die Laufwerke werden für das Betriebssystem ohne RAID-Konfiguration darge-
stellt).
v Eine Liste der unterstützten Zusatzeinrichtungen für den Server finden Sie unter
http://www.ibm.com/systems/info/x86servers/serverproven/compat/us.
v Untersuchen Sie das Laufwerk und die Laufwerkposition auf Anzeichen von Be-
schädigungen.
v Stellen Sie sicher, dass das Laufwerk ordnungsgemäß in der Laufwerkposition
installiert ist.
Festplattenlaufwerk-
baugruppe
Griff für Laufwerkhalterung
Kapitel 6. Komponenten entfernen und ersetzen
235
