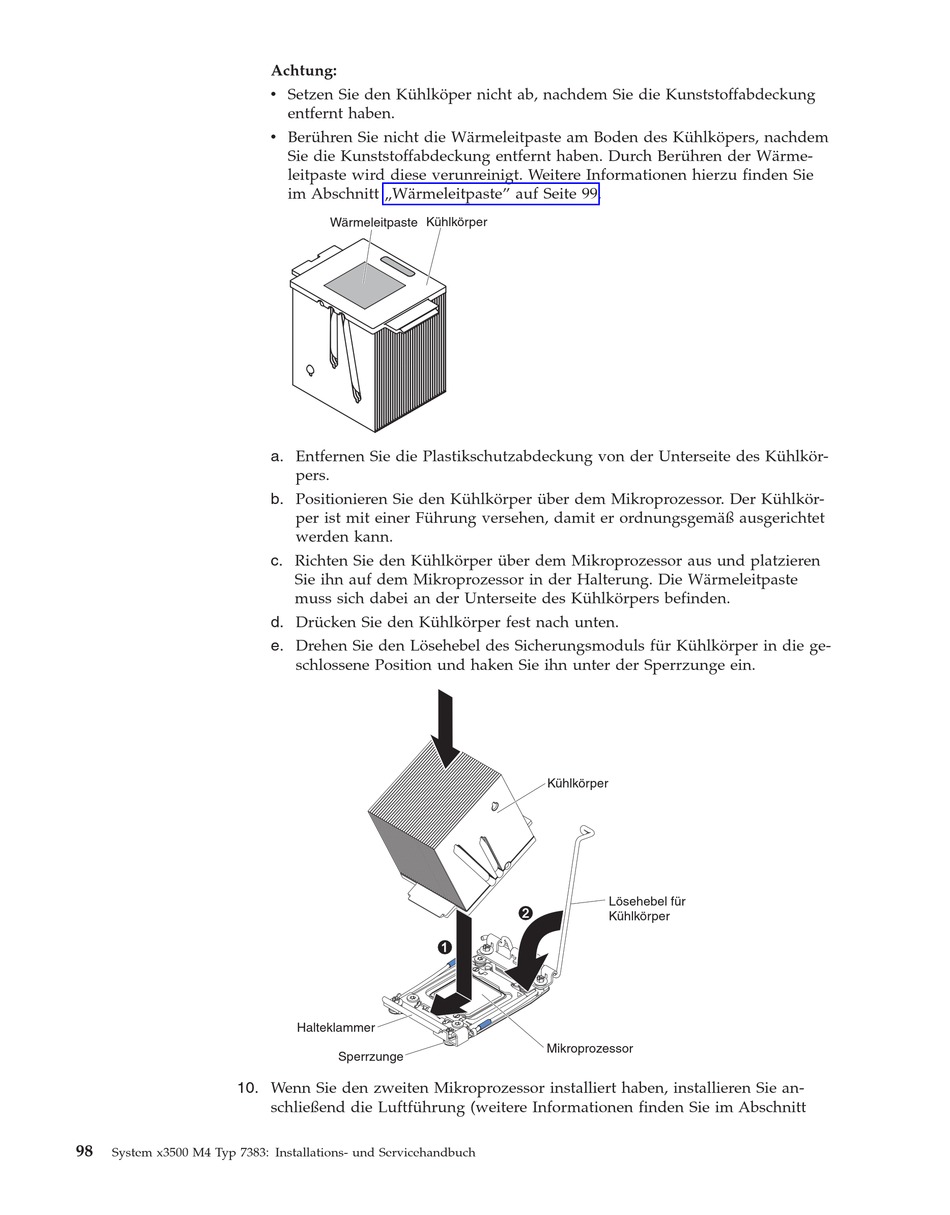

10. Wenn Sie den zweiten Mikroprozessor installiert haben, installieren Sie an-
98
System x3500 M4 Typ 7383: Installations- und Servicehandbuch
Achtung:
v Setzen Sie den Kühlköper nicht ab, nachdem Sie die Kunststoffabdeckung
entfernt haben.
v Berühren Sie nicht die Wärmeleitpaste am Boden des Kühlköpers, nachdem
Sie die Kunststoffabdeckung entfernt haben. Durch Berühren der Wärme-
leitpaste wird diese verunreinigt. Weitere Informationen hierzu finden Sie
im Abschnitt „Wärmeleitpaste" auf Seite 99.
Wärmeleitpaste Kühlkörper
a. Entfernen Sie die Plastikschutzabdeckung von der Unterseite des Kühlkör-
pers.
b. Positionieren Sie den Kühlkörper über dem Mikroprozessor. Der Kühlkör-
per ist mit einer Führung versehen, damit er ordnungsgemäß ausgerichtet
werden kann.
c. Richten Sie den Kühlkörper über dem Mikroprozessor aus und platzieren
Sie ihn auf dem Mikroprozessor in der Halterung. Die Wärmeleitpaste
muss sich dabei an der Unterseite des Kühlkörpers befinden.
d. Drücken Sie den Kühlkörper fest nach unten.
e. Drehen Sie den Lösehebel des Sicherungsmoduls für Kühlkörper in die ge-
schlossene Position und haken Sie ihn unter der Sperrzunge ein.
Halteklammer
Sperrzunge
schließend die Luftführung (weitere Informationen finden Sie im Abschnitt
Kühlkörper
2
1
Mikroprozessor
Lösehebel für
Kühlkörper
