Betriebsanzeige

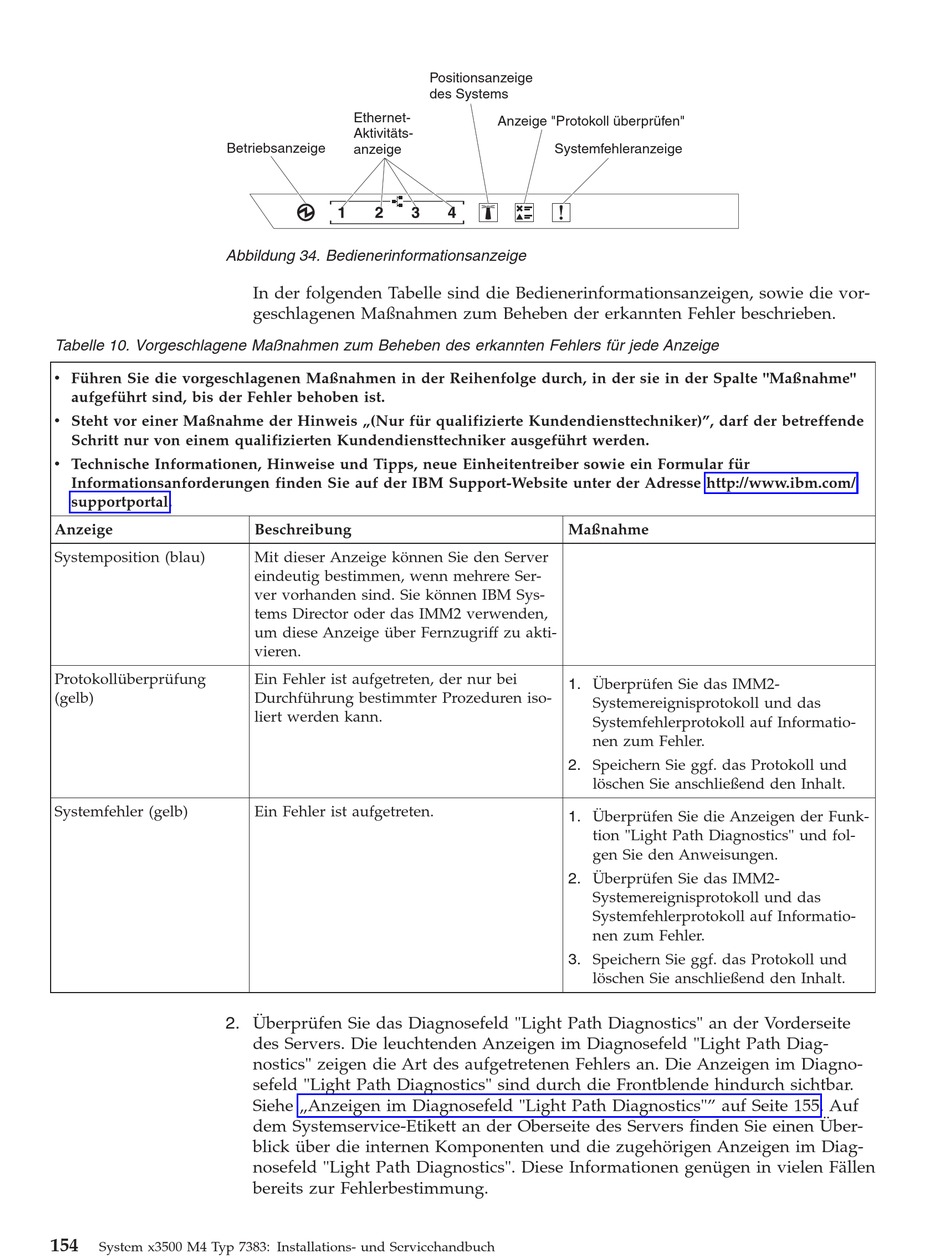

Abbildung 34. Bedienerinformationsanzeige
Tabelle 10. Vorgeschlagene Maßnahmen zum Beheben des erkannten Fehlers für jede Anzeige
v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnahme"
aufgeführt sind, bis der Fehler behoben ist.
v Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)", darf der betreffende
Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden.
v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für
Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/
supportportal.
Anzeige
Systemposition (blau)
Protokollüberprüfung
(gelb)
Systemfehler (gelb)
2. Überprüfen Sie das Diagnosefeld "Light Path Diagnostics" an der Vorderseite
154
System x3500 M4 Typ 7383: Installations- und Servicehandbuch
Positionsanzeige
des Systems
Ethernet-
Aktivitäts-
anzeige
In der folgenden Tabelle sind die Bedienerinformationsanzeigen, sowie die vor-
geschlagenen Maßnahmen zum Beheben der erkannten Fehler beschrieben.
Beschreibung
Mit dieser Anzeige können Sie den Server
eindeutig bestimmen, wenn mehrere Ser-
ver vorhanden sind. Sie können IBM Sys-
tems Director oder das IMM2 verwenden,
um diese Anzeige über Fernzugriff zu akti-
vieren.
Ein Fehler ist aufgetreten, der nur bei
Durchführung bestimmter Prozeduren iso-
liert werden kann.
Ein Fehler ist aufgetreten.
des Servers. Die leuchtenden Anzeigen im Diagnosefeld "Light Path Diag-
nostics" zeigen die Art des aufgetretenen Fehlers an. Die Anzeigen im Diagno-
sefeld "Light Path Diagnostics" sind durch die Frontblende hindurch sichtbar.
Siehe „Anzeigen im Diagnosefeld "Light Path Diagnostics"" auf Seite 155. Auf
dem Systemservice-Etikett an der Oberseite des Servers finden Sie einen Über-
blick über die internen Komponenten und die zugehörigen Anzeigen im Diag-
nosefeld "Light Path Diagnostics". Diese Informationen genügen in vielen Fällen
bereits zur Fehlerbestimmung.
Anzeige "Protokoll überprüfen"
Systemfehleranzeige
Maßnahme
1. Überprüfen Sie das IMM2-
Systemereignisprotokoll und das
Systemfehlerprotokoll auf Informatio-
nen zum Fehler.
2. Speichern Sie ggf. das Protokoll und
löschen Sie anschließend den Inhalt.
1. Überprüfen Sie die Anzeigen der Funk-
tion "Light Path Diagnostics" und fol-
gen Sie den Anweisungen.
2. Überprüfen Sie das IMM2-
Systemereignisprotokoll und das
Systemfehlerprotokoll auf Informatio-
nen zum Fehler.
3. Speichern Sie ggf. das Protokoll und
löschen Sie anschließend den Inhalt.
