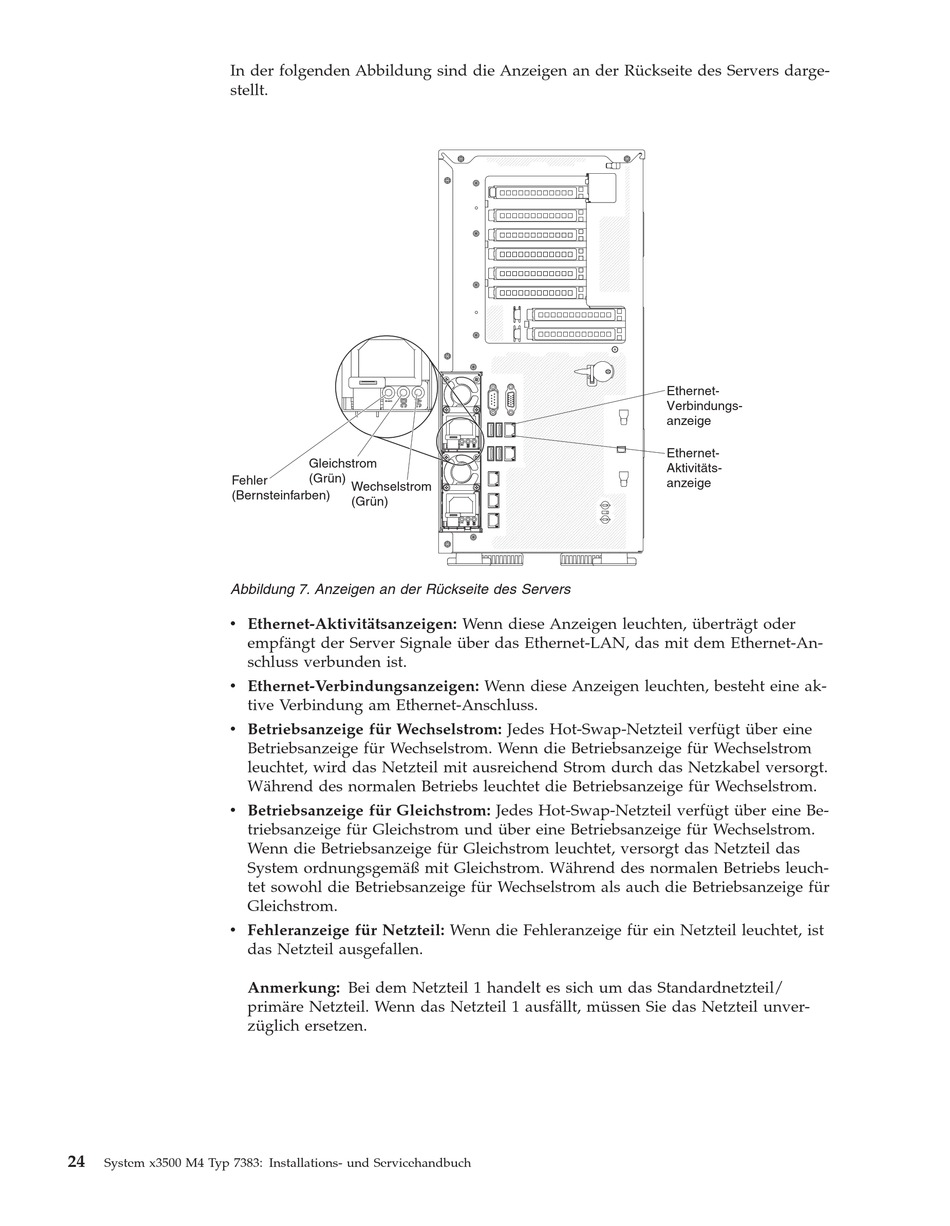

In der folgenden Abbildung sind die Anzeigen an der Rückseite des Servers darge-
stellt.
Fehler
(Bernsteinfarben)
Abbildung 7. Anzeigen an der Rückseite des Servers
v Ethernet-Aktivitätsanzeigen: Wenn diese Anzeigen leuchten, überträgt oder
v Ethernet-Verbindungsanzeigen: Wenn diese Anzeigen leuchten, besteht eine ak-
v Betriebsanzeige für Wechselstrom: Jedes Hot-Swap-Netzteil verfügt über eine
v Betriebsanzeige für Gleichstrom: Jedes Hot-Swap-Netzteil verfügt über eine Be-
v Fehleranzeige für Netzteil: Wenn die Fehleranzeige für ein Netzteil leuchtet, ist
24
System x3500 M4 Typ 7383: Installations- und Servicehandbuch
Gleichstrom
(Grün)
Wechselstrom
(Grün)
empfängt der Server Signale über das Ethernet-LAN, das mit dem Ethernet-An-
schluss verbunden ist.
tive Verbindung am Ethernet-Anschluss.
Betriebsanzeige für Wechselstrom. Wenn die Betriebsanzeige für Wechselstrom
leuchtet, wird das Netzteil mit ausreichend Strom durch das Netzkabel versorgt.
Während des normalen Betriebs leuchtet die Betriebsanzeige für Wechselstrom.
triebsanzeige für Gleichstrom und über eine Betriebsanzeige für Wechselstrom.
Wenn die Betriebsanzeige für Gleichstrom leuchtet, versorgt das Netzteil das
System ordnungsgemäß mit Gleichstrom. Während des normalen Betriebs leuch-
tet sowohl die Betriebsanzeige für Wechselstrom als auch die Betriebsanzeige für
Gleichstrom.
das Netzteil ausgefallen.
Anmerkung: Bei dem Netzteil 1 handelt es sich um das Standardnetzteil/
primäre Netzteil. Wenn das Netzteil 1 ausfällt, müssen Sie das Netzteil unver-
züglich ersetzen.
Ethernet-
Verbindungs-
anzeige
Ethernet-
Aktivitäts-
anzeige
