IBM System x3500 M4 Typ 7383 Installations- Und Servicehandbuch Seite 179

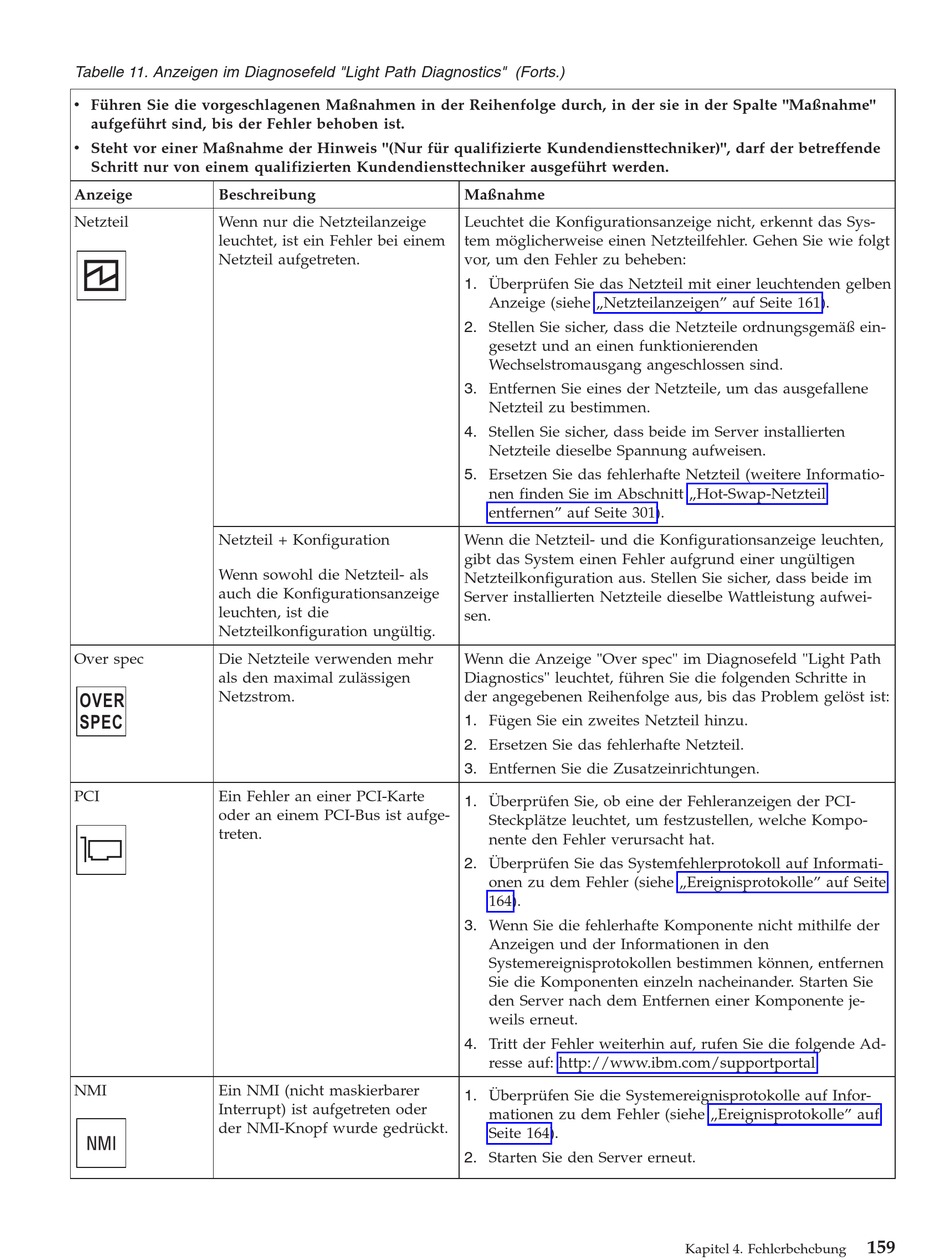

Tabelle 11. Anzeigen im Diagnosefeld "Light Path Diagnostics" (Forts.)
v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnahme"
aufgeführt sind, bis der Fehler behoben ist.
v Steht vor einer Maßnahme der Hinweis "(Nur für qualifizierte Kundendiensttechniker)", darf der betreffende
Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden.
Anzeige Beschreibung
Netzteil Wenn nur die Netzteilanzeige
leuchtet, ist ein Fehler bei einem
Netzteil aufgetreten.
Netzteil + Konfiguration
Wenn sowohl die Netzteil- als
auch die Konfigurationsanzeige
leuchten, ist die
Netzteilkonfiguration ungültig.
Over spec Die Netzteile verwenden mehr
als den maximal zulässigen
OVER
Netzstrom.
SPEC
PCI Ein Fehler an einer PCI-Karte
oder an einem PCI-Bus ist aufge-
treten.
NMI Ein NMI (nicht maskierbarer
Interrupt) ist aufgetreten oder
der NMI-Knopf wurde gedrückt.
Maßnahme
Leuchtet die Konfigurationsanzeige nicht, erkennt das Sys-
tem möglicherweise einen Netzteilfehler. Gehen Sie wie folgt
vor, um den Fehler zu beheben:
1. Überprüfen Sie das Netzteil mit einer leuchtenden gelben
Anzeige (siehe „Netzteilanzeigen" auf Seite 161).
2. Stellen Sie sicher, dass die Netzteile ordnungsgemäß ein-
gesetzt und an einen funktionierenden
Wechselstromausgang angeschlossen sind.
3. Entfernen Sie eines der Netzteile, um das ausgefallene
Netzteil zu bestimmen.
4. Stellen Sie sicher, dass beide im Server installierten
Netzteile dieselbe Spannung aufweisen.
5. Ersetzen Sie das fehlerhafte Netzteil (weitere Informatio-
nen finden Sie im Abschnitt „Hot-Swap-Netzteil
entfernen" auf Seite 301).
Wenn die Netzteil- und die Konfigurationsanzeige leuchten,
gibt das System einen Fehler aufgrund einer ungültigen
Netzteilkonfiguration aus. Stellen Sie sicher, dass beide im
Server installierten Netzteile dieselbe Wattleistung aufwei-
sen.
Wenn die Anzeige "Over spec" im Diagnosefeld "Light Path
Diagnostics" leuchtet, führen Sie die folgenden Schritte in
der angegebenen Reihenfolge aus, bis das Problem gelöst ist:
1. Fügen Sie ein zweites Netzteil hinzu.
2. Ersetzen Sie das fehlerhafte Netzteil.
3. Entfernen Sie die Zusatzeinrichtungen.
1. Überprüfen Sie, ob eine der Fehleranzeigen der PCI-
Steckplätze leuchtet, um festzustellen, welche Kompo-
nente den Fehler verursacht hat.
2. Überprüfen Sie das Systemfehlerprotokoll auf Informati-
onen zu dem Fehler (siehe „Ereignisprotokolle" auf Seite
164).
3. Wenn Sie die fehlerhafte Komponente nicht mithilfe der
Anzeigen und der Informationen in den
Systemereignisprotokollen bestimmen können, entfernen
Sie die Komponenten einzeln nacheinander. Starten Sie
den Server nach dem Entfernen einer Komponente je-
weils erneut.
4. Tritt der Fehler weiterhin auf, rufen Sie die folgende Ad-
resse auf: http://www.ibm.com/supportportal.
1. Überprüfen Sie die Systemereignisprotokolle auf Infor-
mationen zu dem Fehler (siehe „Ereignisprotokolle" auf
Seite 164).
2. Starten Sie den Server erneut.
Kapitel 4. Fehlerbehebung
159
