3.3 Anslutning i toppkåpa

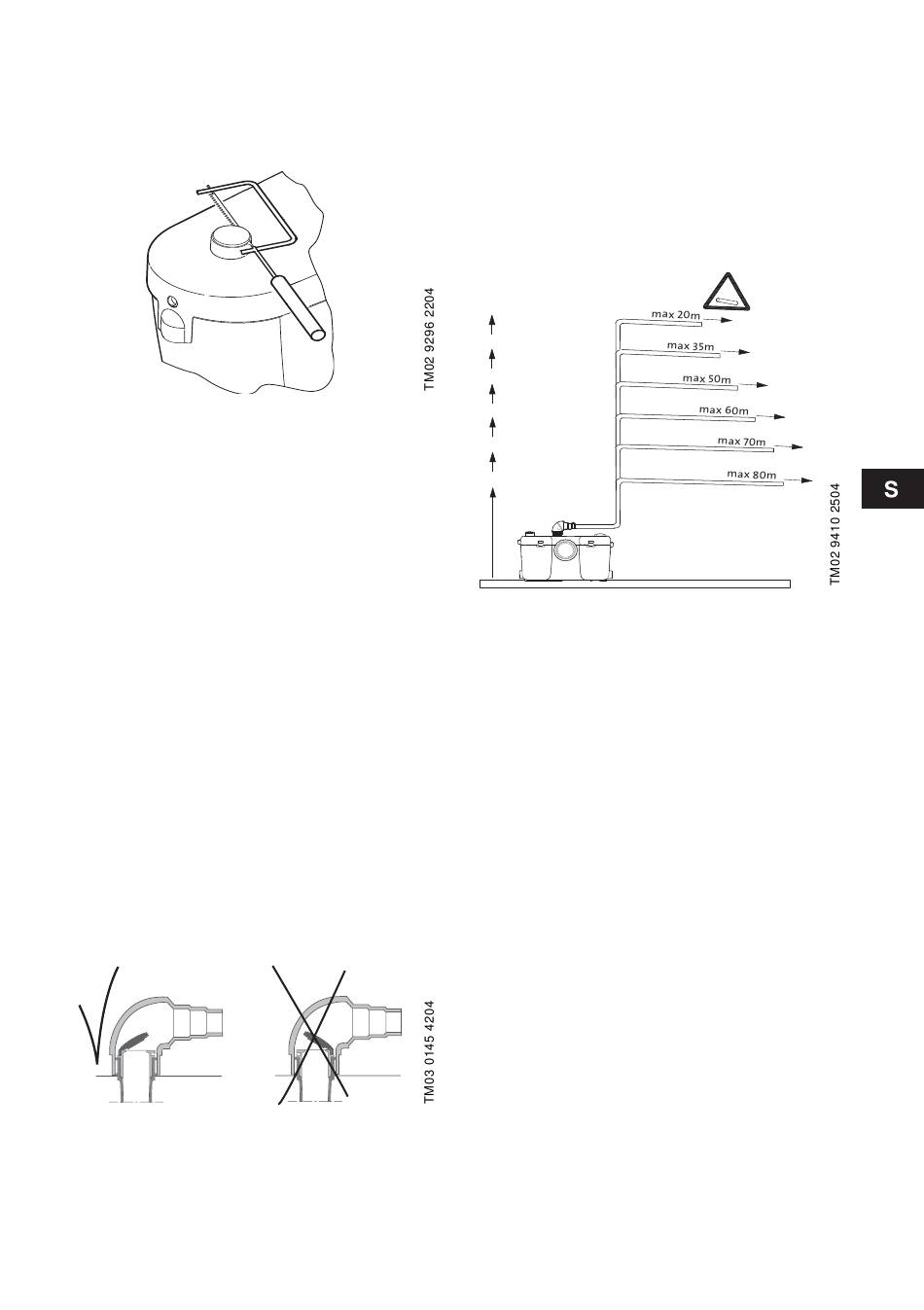

Skär upp anslutningen efter anvisningen på kåpan
med en vass kniv eller med en fintandad såg. Kan-
terna måste hålla rät vinkel mot hålet, för att
säkerställa att hylsa A fäster bra. Grada kanterna.
Fig. 7
Spänn fast hylsa A med metallklämma D.

3.4 Sidoanslutning

Använd hylsa A och metallklämma D. Om en sido-
anslutning inte används måste den sättas igen med
plugg E. Vid behov, smörj O-ringen före montering.
3.4.1 Anslutning av duschkabin
OBS! Överdelen av duschkabinens vattenlås måste
ligga minst 150 mm högre än botten av tanken för
Sololift+ PWC-3.
Anslut inloppsröret från duschkabinen till någon av
sidoanslutningarna.
Det är lämpligt att montera en sil i duschavloppet för
uppsamling av hår.
3.5 Anslutning av utloppsrör
Utloppsröret måste vara av ett material som är lämp-
ligt för ofiltrerat avlopp och ha en ytterdiameter på
23, 28 eller 32 mm.
Backventilen i tanken förhindrar backflöde från
utloppsröret.
Det är tillrådligt att använda ett utloppsrör med minst
∅25 enligt EN 12050-3.
Montera utloppskröken C med hjälp av klämma D.
Backventilen måste monteras enligt beskrivningen
nedan.
Fig. 8
Vid behov, anpassa utloppskröken C genom att kapa
den.
Det är lämpligt att montera en dräneringsplugg i bot-
ten av den vertikala rörsektionen, för användning vid
eventuella reparationer av utloppsröret.
3.6 Rör
Skissen nedan visar maximilängd för vertikala res-
pektive horisontella utloppsrör.
Vi rekommenderar att första delen av utloppsröret
görs vertikal.
Alla horisontella rör måste ha fall, som skall vara
minst 1% för utloppsrör och minst 3% för inloppsrör.
Om utloppsröret är mer än 10 m långt, måste en
storlek större rör användas efter 10 m (till exempel
∅28 rör de första 10 m och sedan ∅32).
6 m
5 m
4 m
3 m
2 m
1 m
Fig. 9
Utloppsröret måste dras högre än backflödesnivån
(huvudavloppsnivån). Från denna punkt måste rör-
ledningarna ha minst ∅40.
4. Igångkörning
1. Kontrollera att installationen är korrekt.
2. Slå till strömförsörjningen.
3. Spola toaletten för att kontrollera att pumpen star-
tar och stannar.
Om pumpen startar, är Sololift+ PWC-3 klar för
drift.
Om pumpen inte startar, se avsnitt
6. Felsökningsschema.
4. Kontrollera att alla rör och anslutningar är täta.
OBS: Toaletten får inte användas innan Sololift+
PWC-3 är korrekt ansluten.
