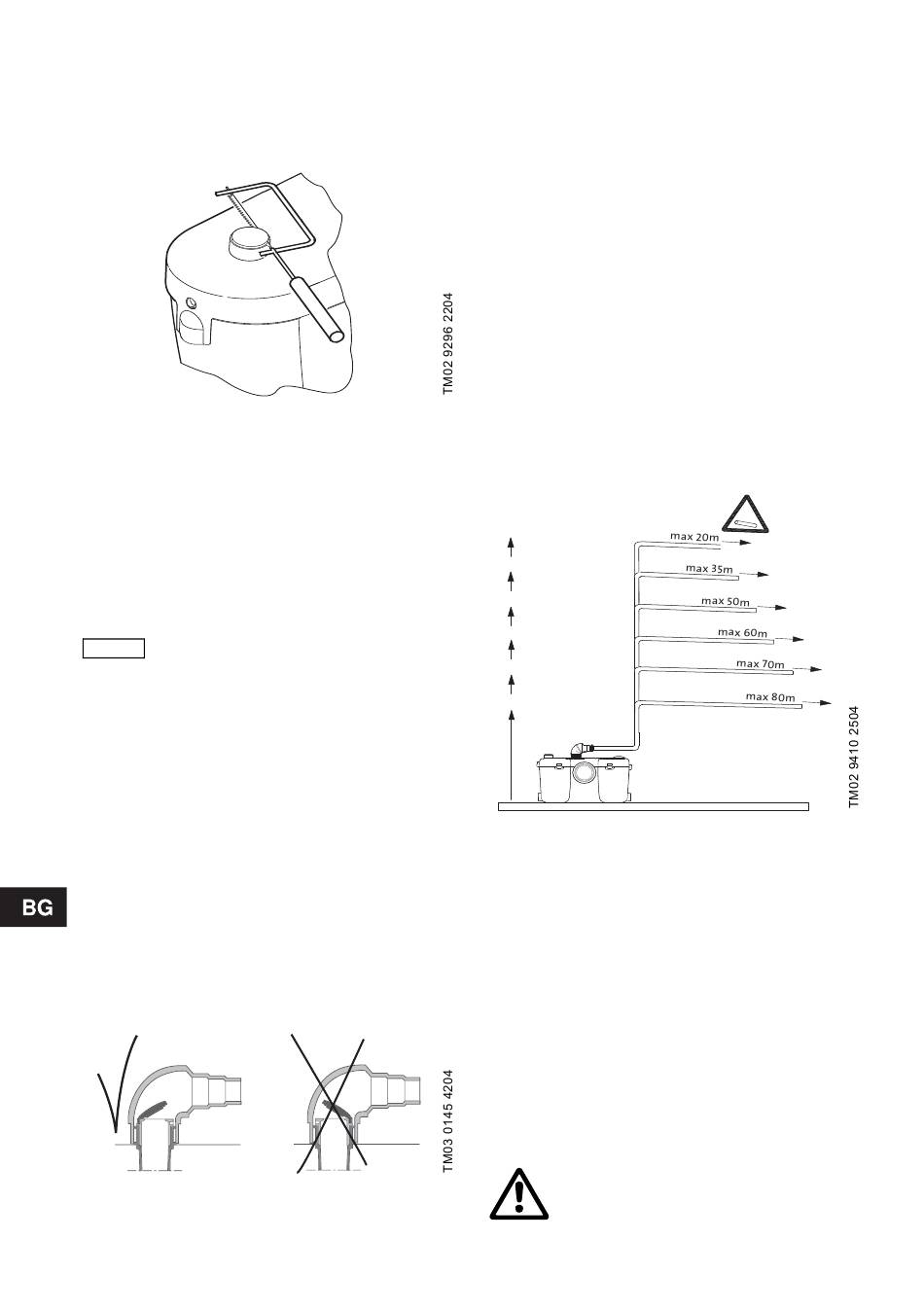

4.3 Връзка в горния капак
Отрежете глухия край с остър нож или ножовка.
Краищата трябва да бъдат отрязани под прав
ъгъл, за да се осигури добро фиксиране и
затягане на муфа А.
Фиг. 7
Укрепете муфа A чрез метална скоба D.
4.4 Странични връзки
Използвайте муфа A и метална скоба D. Ако не се
използва някоя от страничните връзки, поставете
глухата тапа E. При необходимост намажете със
сапунена вода О-пръстена преди да го поставите.
4.4.1 Свързване на душ-кабината
Края на сифона на душ-кабината
трябва да бъде поне на 150 mm
Внимание
от дъното на резервоара на Sololift+
PWC-3.
Поставете изходящата от душ-кабината тръба в
една от страничните връзки на станцията.
Препоръчително е да поставете филтър за
събиране на коса и влакнести материали в душ-
кабината.
4.5 Свързване на нагнетателната тръба
Нагнетателната тръба трябва да бъде от
материал подходящ за пренос на отпадна вода и
да бъде с външен диаметър от 23, 28 или 32 mm.
Препоръчително е да използвате нагнетателна
тръба с мимимален размер ∅25 съгласно EN
12050-3.
Поставете нагнетателното коляно С посредством
скоба D.
Възвратната клапа трябва да се монтира, както е
показано по-долу.
Фиг. 8
162
При необходимост подрежете изходното коляно,
за да пасне на Вашата инсталация.
Препоръчително е да поставите пробка за
източване на вертикалната част от
нагнетателната тръба с цел да се използва в
случай на ремонтни дейности по нея.
4.6 Тръбна мрежа
Дадената по-долу фигура показва максималната
дължина на вертикалния и хоризонталния
участък от нагнетателната тръба.
Препоръчително е първият участък от
нагнетателната тръба да е вертикален.
Всички хоризонтални тръби трябва да имат
следните наклони:
Нагнетателна тръба: минимум 1%.
Входящи тръби: Минимум 3%.
Ако нагнетателната тръба е дълга повече от 10
метра, то следващите метри трябва да се бъдат с
тръба с един размер по-голям, например тръба
∅28 за първите 10 метра и след това до края
тръба ∅32.
6 m
5 m
4 m
3 m
2 m
1 m
Фиг. 9
Нагнетателната тръба трябва да стига до ниво
над нивото на канализационната тръба към която
се включва. Използваната тръба от тази точка
нататък трябва да бъде поне ∅40.
5. Пуск
1. Проверете правилността на монтажа.
2. Включете захранването.
Пуснете водата от казанчето на тоалетната и
вижте дали помпата тръгва и спира автоматично.
3. Ако помпата стартира, Sololift+ PWC-3 е готов
за работа.
Ако помпата не стартира, погледнете раздел
7. Таблица за откриване на повреди.
4. Проверете всички тръбни връзки.
Тоалетната не трябва да се
използва докато Sololift+ PWC-3 не е
подвързан правилно.
1%
