3.1 Аксесоари
Sololift+ PWC-3 се доставя със следните
аксесоари за монтаж. Обърнете внимание, че
буквите, описващи аксесоарите, ще се използват
в по-нататъшните инструкции за монтаж.
A C D
Фиг. 2

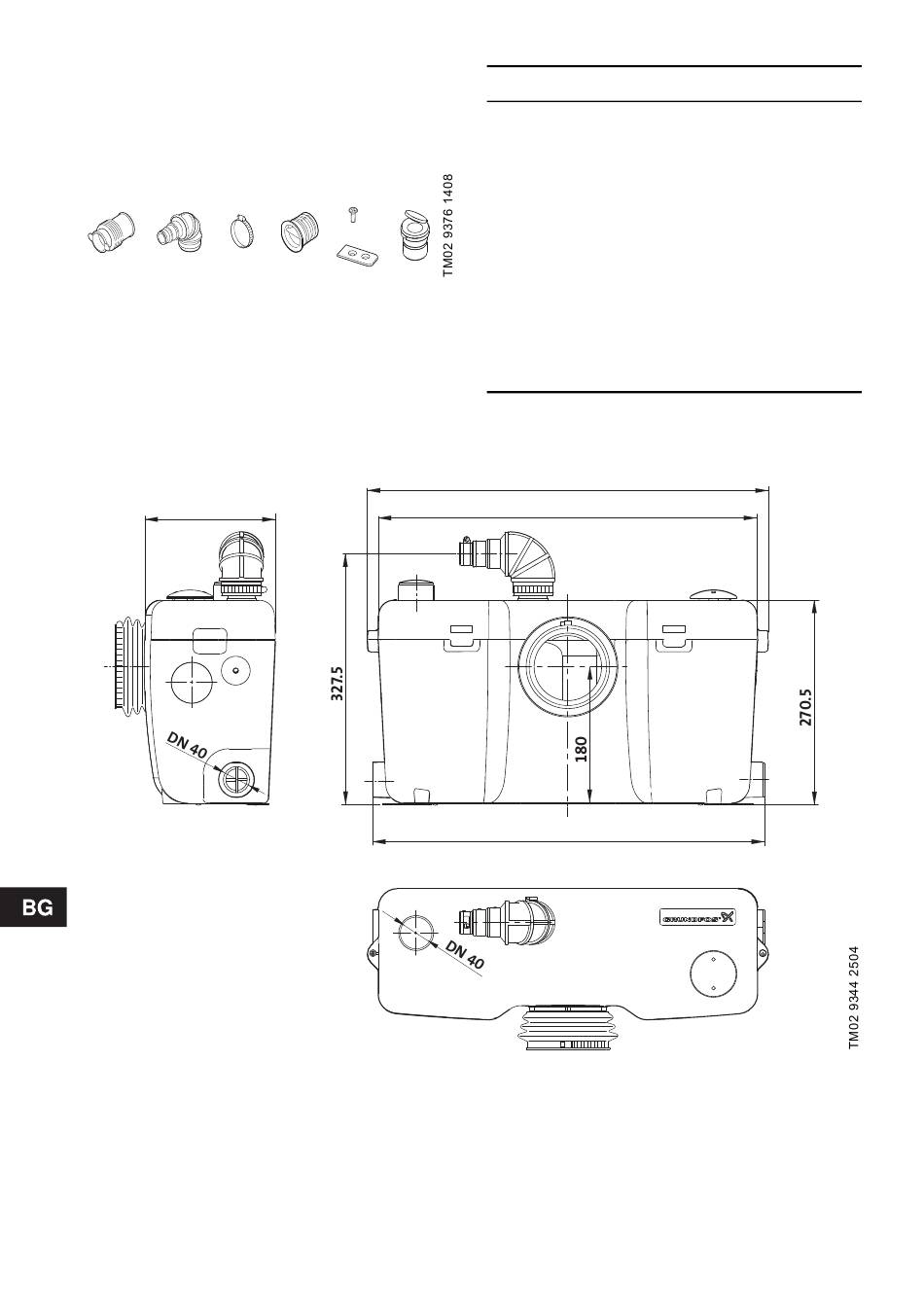

3.2 Размери
По-долу са дадени чертежи с размерите на Sololift+ PWC-3.
172
Фиг. 3
160
E F H
G
Количество Описание
Гумени муфи за връзката,
2 разположена на горния
капак (∅40)
1 Нагнетателно коляно (∅32)
Метални скоби за връзка
8 на тоалетна, муфа и
нагнетателно коляно.
Глухи тапи за страничните
2
връзки
Винтове за закрепващите
2
елементи
2 Закрепващи елементи
1 Възвратна клапа
529
500
513
Поз.
A
C
D
E
F
G
H
