4.2.3 Під'єднання до туалету
Установка Sololift+ РWC-3 повинна
використовуватися для туалетів з горизонтальним
випускним патрубком відповідно до EN 33 або
EN 37. Для одного циклу змивання туалету
потрібно мінімум 6 літрів рідини.
Перемістити каналізаційну насосну станцію
ближче до туалета та вставити муфту на напірний
патрубок туалета, щоб закрити місце під'єднання.
Встановіть скобу та переконайтесь, що муфта
знаходиться у правильному положенні.
4.3 Підвідний патрубок у кришці

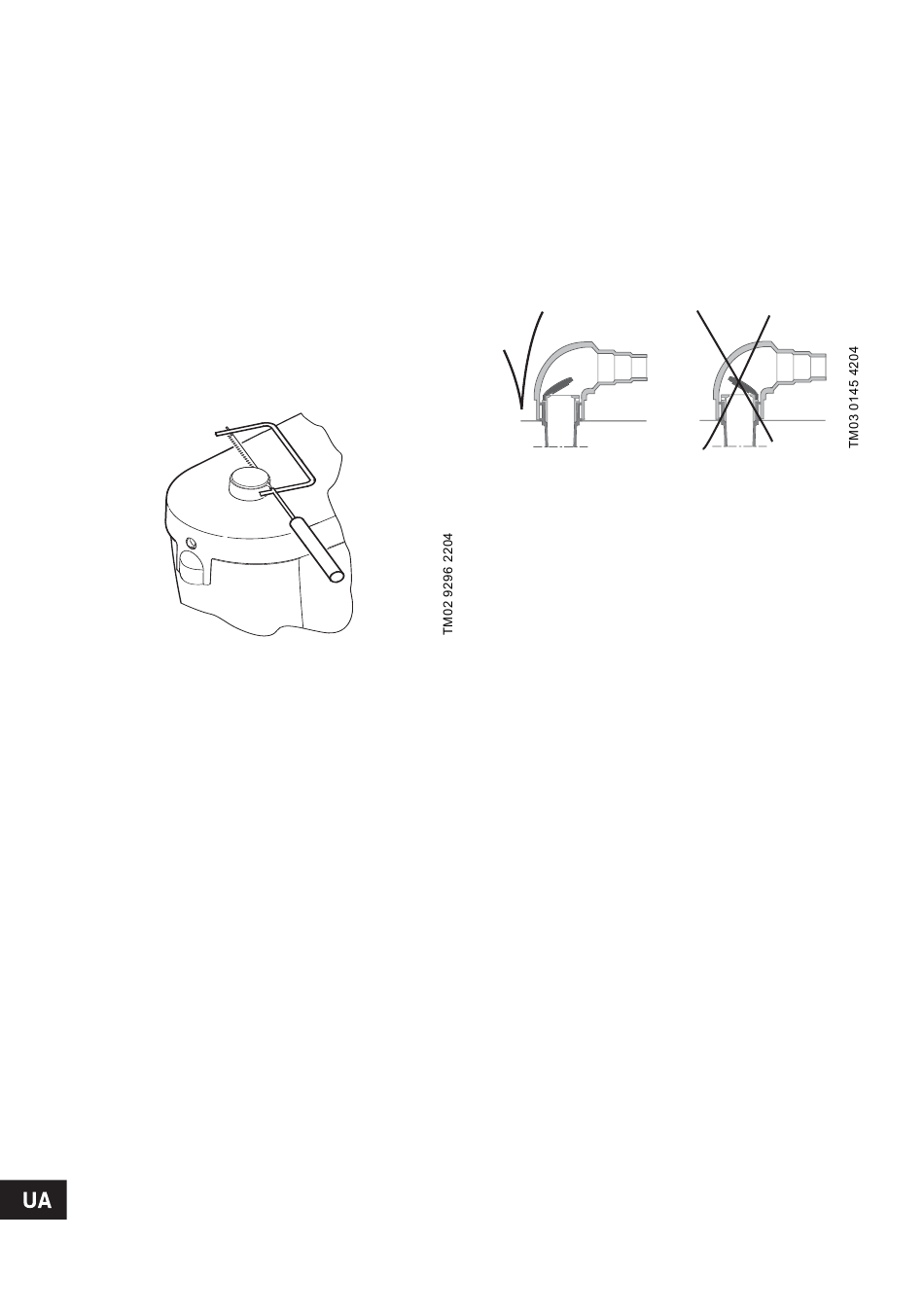

Відріжте торець труби у кришці за допомогою
гострого ножа або пилки. Відріжте торець під
прямим кутом до отвору для того, щоб
забезпечити надійну фіксацію муфти А. Видаліть
гострі кути та грані.
Рис. 7
Зафіксуйте муфту А за допомогою металевої
скоби D.
4.4 Бічне під'єднання підвідного
патрубка
Використати муфту А та металеву скобу D. Якщо
бічне під'єднання підвідного патрубка не
використовується, його необхідно закрити
заглушкою Е. У разі необхідності, змастіть
ущільнююче кільце перед встановленням.
4.4.1 Під'єднання душової кабіни
Примітка: Верхня точка водяного затвора
душової кабіни повинна бути вище від дна
резервуара Sololift+ PWC-3 мінімум на 150 мм.
Вставте впускний патрубок душової кабіни в один
з бічних підвідних патрубків.
Ми рекомендуємо встановити сітчастий фільтр
для захисту від потрапляння волосся у решітку
зливного колодязя душової кабіни.
222
4.5 Під'єднання напірного патрубка
Матеріал напірного патрубка повинен бути
придатний для перекачування побутових стічних
вод. Зовнішній діаметр патрубка - 23, 28 або
32 мм.
Ми рекомендуємо використовувати напірний
патрубок розміром не менш, ніж ∅25, відповідно
до EN 12050-3.
Вставте колінчатий напірний патрубок С за
допомогою скоби D.
Зворотний клапан необхідно встановлювати, як
зображено на малюнку нижче.
Рис. 8
Відрегулювати довжину колінчатого напірного
патрубка С. У разі необхідності - відрізати
відповідну частину.
Ми рекомендуємо встановити зливну заглушку в
нижній частині вертикальної труби на випадок
виконання ремонтних робіт напірного патрубка.
4.6 Трубопровід
На наступному малюнку зображена максимальна
довжина вертикального та горизонтального
напірних патрубків.
Перша секція напірного патрубка має бути
вертикальною.
Усі горизонтальні трубки повинні бути встановлені
під нахилом:
Напірний патрубок:
Підвідні труби:
Якщо довжина напірного трубопроводу більш, ніж
10 метрів, необхідно використовувати трубу
більшу за розміром після цієї секції трубопровода,
наприклад, перші 10 метрів - розмір труби ∅28,
потім труба розміром ∅32.
Не менш, ніж 1 %.
Не менш, ніж 3 %.
