4. Монтаж
Монтаж насосної станції слід виконувати
відповідно до місцевих норм та директив. Монтаж
насосної установки Sololift+ PWC-3 потрібно
виконувати в одному приміщенні з блоками, що
під'єднуються.
Пам'ятайте, що під час монтажу усіх моделей
Sololift+ має бути передбачена можливість
доступу для обслуговування та ремонту насосної
установки. Інженери не зможуть виконувати
ремонтні роботи або сервісне обслуговування за
відсутності доступу до блоку.
4.1 Монтаж електричної частини
Монтаж електричних систем повинен
виконуватися спеціально підготовленим
персоналом.
Під'єднання Sololift+ РWC-3 до джерела
живлення слід виконувати відповідно до
заводської таблички.
Попередження!
Установка повинна бути оснащена
автоматом захисту мережі для
уникнення струму замикання на
землю. Це гарантуватиме захист у
випадку використання штекера
Schuko або іншої штепсельної вилки
з контактом заземлення.
Sololift+ РWC-3 необхідно під'єднати
до вимикача елетроживлення так,
щоб мінімальний зазор на усіх
контактах був 3 мм.
Каналізаційна насосна станція має
бути захищена від розбризкування
води згідно з відповідними нормами.

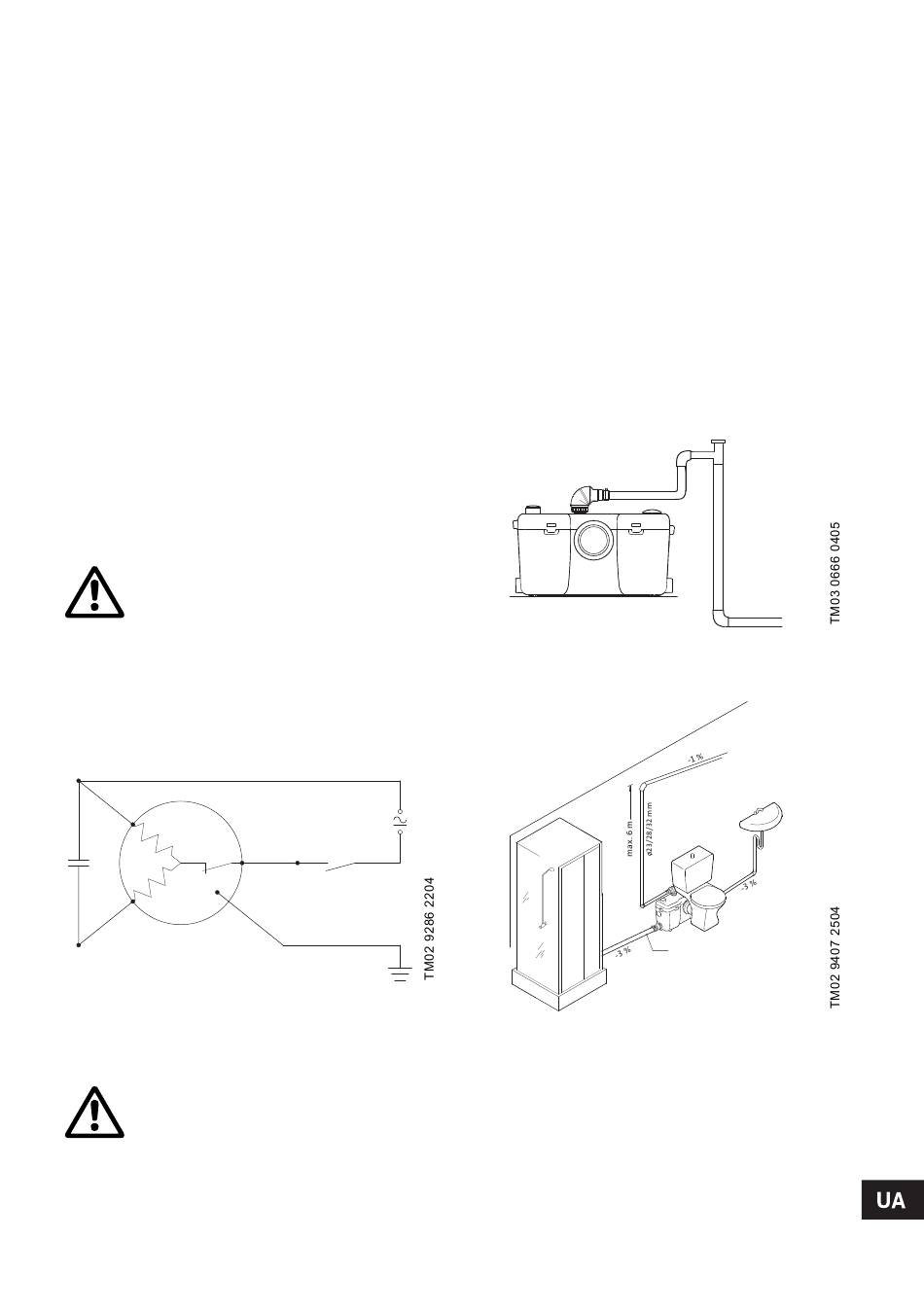

4.1.1 Схема електричних з'єднань
Rp
C
Ra
Рис. 4
4.1.2 Захист двигуна
Попередження!
У випадку перегрівання, двигун
вимикається через спрацювання
вимикача теплового
перевантаження та вмикається
після охолодження.
4.2 Монтажні роботи
Під час монтажу використовуйте комплект для
установки на підллогу (G) для того, щоб запобігти
підніманню насосної станції у випадку затоплення
приміщення. Під час монтажу Sololift+ PWC-3 має
бути передбачена можливість доступу для
технічного обслуговування насосної установки.
4.2.1 ефект "сифонування"
Якщо відведення каналізаці знаходиться нижче
піддона насосної станції, ми рекомендуємо
встановлювати ветиляційний клапан для
запобігання ефекту "підсмоктування".
5Якщо остання секція трубопроводу після
горизонтального напірного патрубка -
вертикальна, вона має бути у двічі більша, ніж
горизонтальна труба. Якщо горизонтальна труба -
∅23, вертикальна труба має бути - ∅40. Якщо
горизонтальна труба - ∅32, вертикальна труба
має бути - ∅50. Дивіться малюнок .
Рис. 5
4.2.2 Схематичний малюнок застосування
Рис. 6
ø40
