4.3 Priključitev na pokrov
Odrežite zgornji del z nožem ali fino žago. Robovi
naj bodo zarezani pravokotno na luknjo, da
zagotovimo dobro prileganje objemke A. Zgladite
hrapave robove.

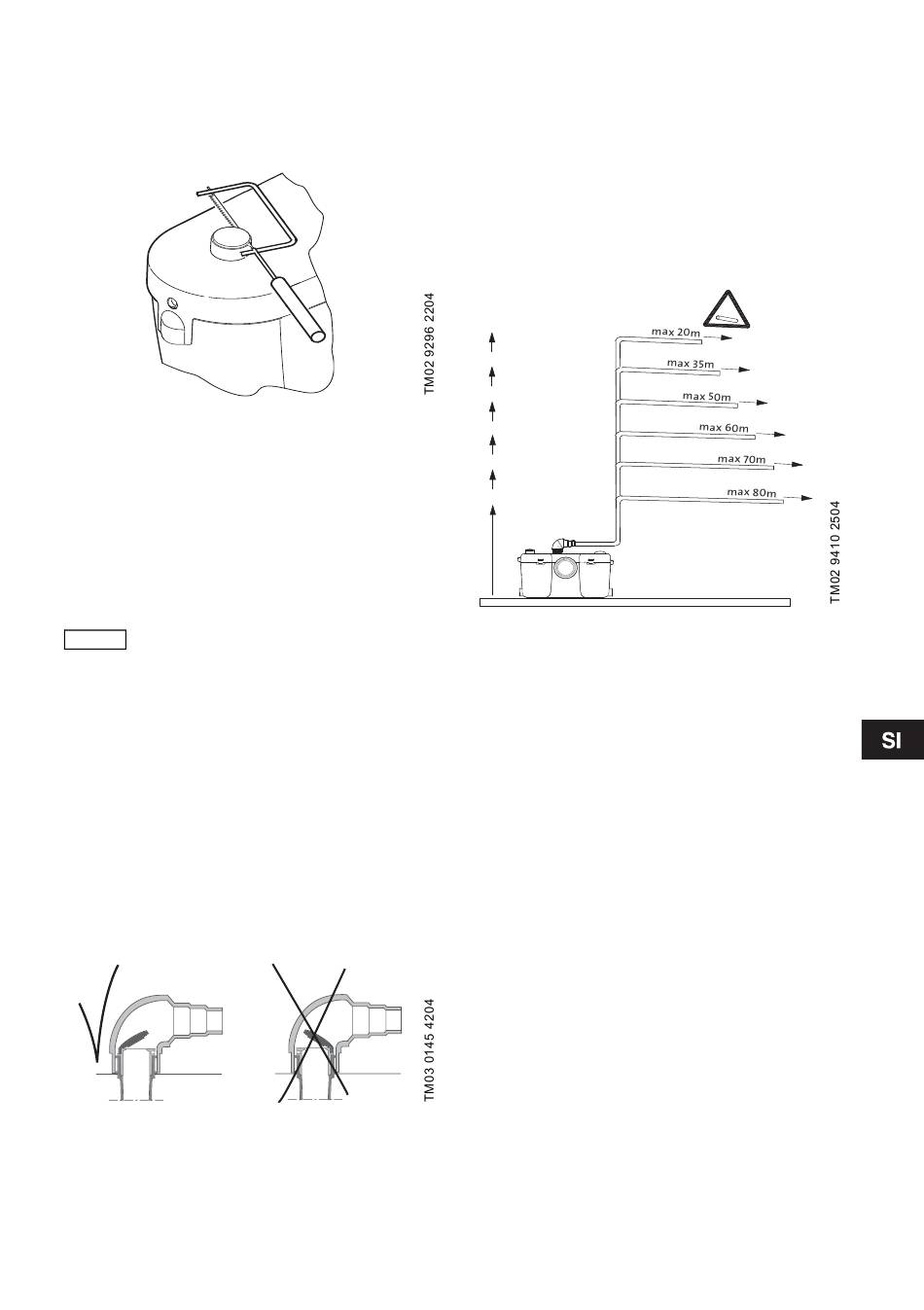

Slika 7
Zaščitene cevi A z metalnimi sponami D.
4.4 Stranski priključek
Uporaba cevi A in metalnih spon D. Če se stranski
priključek ne uporablja, se mora zamašiti s slepo
prirobnico E. Pred namestitvijo, če je potrebno,
namažite O-tesnilo.
4.4.1 Priključitev kabine za prhanje
Razdalja med zgornjim nivojem odtoka
kabine in dnom posode črpalke
Opozorilo
Sololifta+ PWC-3 naj bo vsaj 150 mm.
Namestite dovodno cev iz kabine na enega od
stranskih priključkov.
Priporočamo, da namestite mrežo za zbiranje las na
odtok iz kabine za prhanje.
4.5 Priključitev tlačne cevi
Tlačne cevi morajo biti narejene iz materiala, ki je
primeren za kanalizacijo in lahko imajo zunanji
premer 23, 28 ali 32 mm.
Priporočamo uporabo tlačne cevi ∅25 v skladu z
EN12050-3.
Tlačno koleno C pritrdite s sponko D.
Protivratni ventil moramo pritrditi tako kot je
prikazano spodaj.
Slika 8
Če je potrebno, prilagodite tlačno koleno C.
Priporočamo namestitev čepa na najnižjo točko
vertikalne cevi za izpust tekočine pri u popravilu
tlačne cevi.

4.6 Namestitev cevnega sistema

Spodnjashema prikazuje največjo dolžino vertikalnih
in horizontalnih tlačnih cevi.
Priporočamo, da prvi del tlačne cevi namestite
vertikalno.
Vse horizontalne cevi morajo imeti padec:
Tlačna cev: najmanj 1 %.
Sesalna cev: najmanj 3 %.
Če je tlačna cev daljša od 10 metrov, moramo
uporabiti cev večjega premera, npr. cev ∅28 za prvih
10 metrov in potem ∅32.
6 m
5 m
4 m
3 m
2 m
1 m
Slika 9
Tlačna cev mora biti speljana nad nivo povratnega
pretoka, kot je na primer glavni kanalizacijski vod.
Njen premer od te točke naprej mora biti iz te ∅40.
1%
