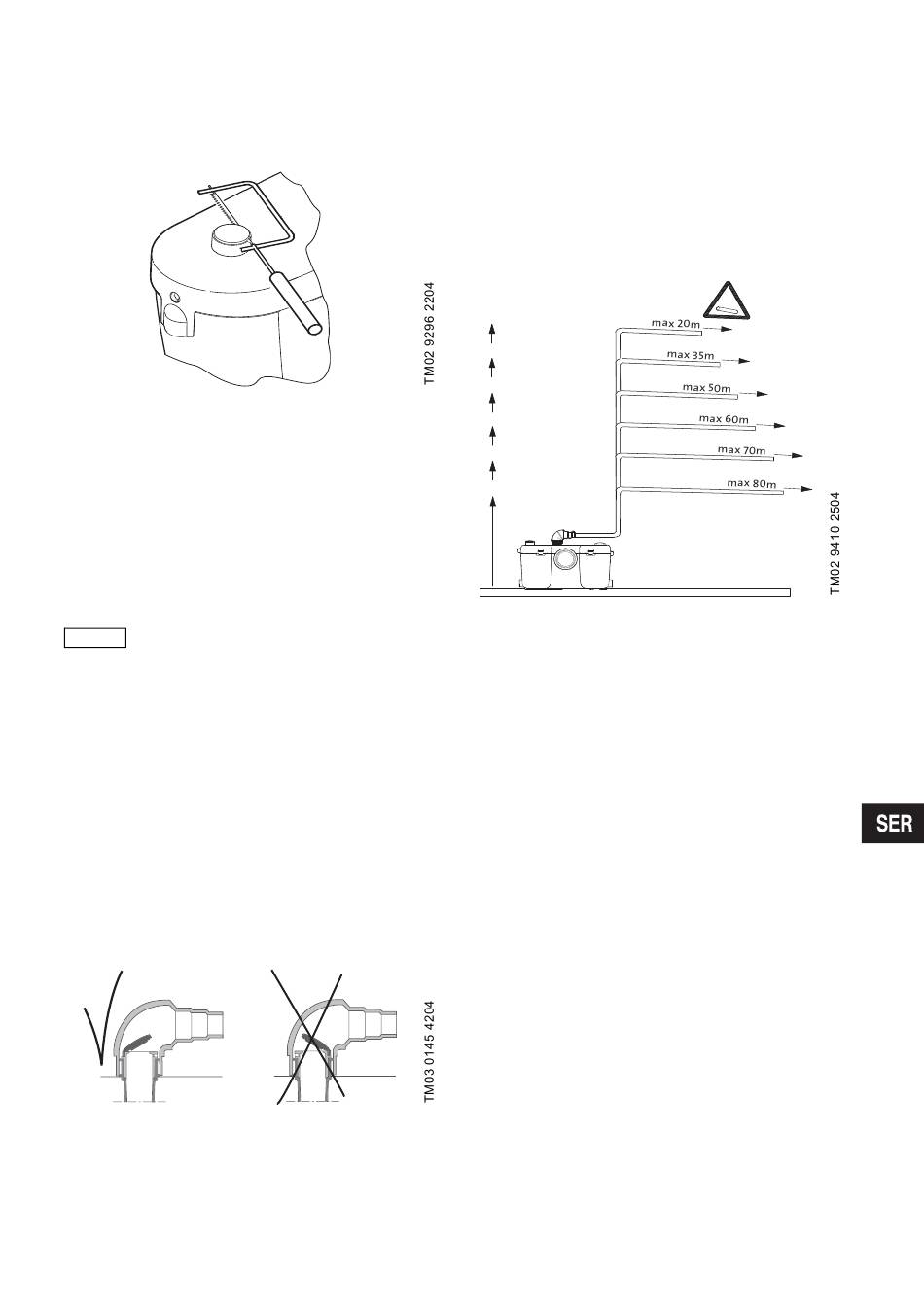

4.3 Spajanje na gornji poklopac

Odrežite vrh ispupcenja na poklopcu pomocu oštrog
noža ili turpije sa finim zupcima. Rubovi moraju biti
odrezani pod pravim uglom u odnosu na otvor, kako bi
manžetna A dobro prianjala. Izgladite grube rubove.
Slika 7
Osigurajte omotač A pomoću metalne karike D.

4.4 Bocno spajanje

Koristite omotač A i metalnu kariku D. Ako se ne
koristi veza sa strane, mora biti zatvorena pomoću
čepa A. Ovlažite O-prsten, ako je neophodno, pre
nego što ga upasujete.
4.4.1 Spajanje tuš-kabine
Gornji deo odvajaca kondenzata tuš-
kabine mora se nalaziti najmanje
Pažnja
150 mm iznad dna rezervoara Sololifta+
PWC-3.
Pricvrstite ulaznu cev tuš-kabine na jedan postrani
ulaz.
Za skupljanje kose preporucujemo montažu filtera na
izlaznoj rešetki tuš-kabine.

4.5 Prikljucivanje ispusne slavine

Ispusna slavina mora biti od materijala koji odgovara
za fekalne vode i mora imati spoljašnji precnik od 23,
28 ili 32 mm.
Preporucujemo upotrebu ispusne cevi od najmanje
∅25 u skladu sa EN 12050-3.
Ispusni luk C pricvrstite pomocu stezaljke D.
Nepovratni ventil mora biti pričvršćen na način
prikazan ispod.
Slika 8
Prilagodite otpusni rukavac C, ako je to neophodno,
tako što ćete ga iseći.
Preporucujemo montažu ispusnog cepa na dnu
vertikalnog dela cevi za eventualne popravke na
ispusnoj cevi.

4.6 Cevovod

Sledeci crtež prikazuje maksimalne dužine
vertikalnih i vodoravnih ispusnih cevi.
Preporucujemo, da prvi deo cevi bude vertikalan.
Sve vodoravne cevi moraju imati pad:
ispusna cev: najmanje 1 %;
ulazna cev: najmanje 3 %.
Ukoliko je ispusna cev duža od 10 metara, nakon 10
metara treba koristiti za jedan precnik vecu cev,
napr. ∅28 cev za prvih 10 metara, a iza toga ∅32.
6 m
5 m
4 m
3 m
2 m
1 m
Slika 9
Ispusna cev se mora nalaziti iznad nivoa povratnog
tecenja (tj. iznad glavne kanalizacijske nivoa).
Cevovod od te tacke mora imati velicinu cevi od
najmanje ∅40.
1%
