4.2.3 Соединение с туалетом
Sololift+ PWC-3 следует использовать с унитазами
имеющим горизонтальный выход
соответствующий стандартам EN 33 или EN 37.
Объем сливного бачка (разовый слив) должен
быть не мене 6 литров.
Пододвиньте насосную установку к унитазу и
натяните рукав на выход унитаза таким образом,
чтобы место соединения было полностью
закрыто.
Установите металлический хомут (D) и убедитесь,
что рукав занял правильное положение.
4.3 Верхнее соединение
Удалите заглушку в верхней крышке, используя
острый нож или ножовку с маленькими зубьями.
Края должны быть обрезаны под прямым углом к
отверстию для обеспечения хорошего
соединения с рукавом (А) и хорошо обработаны.

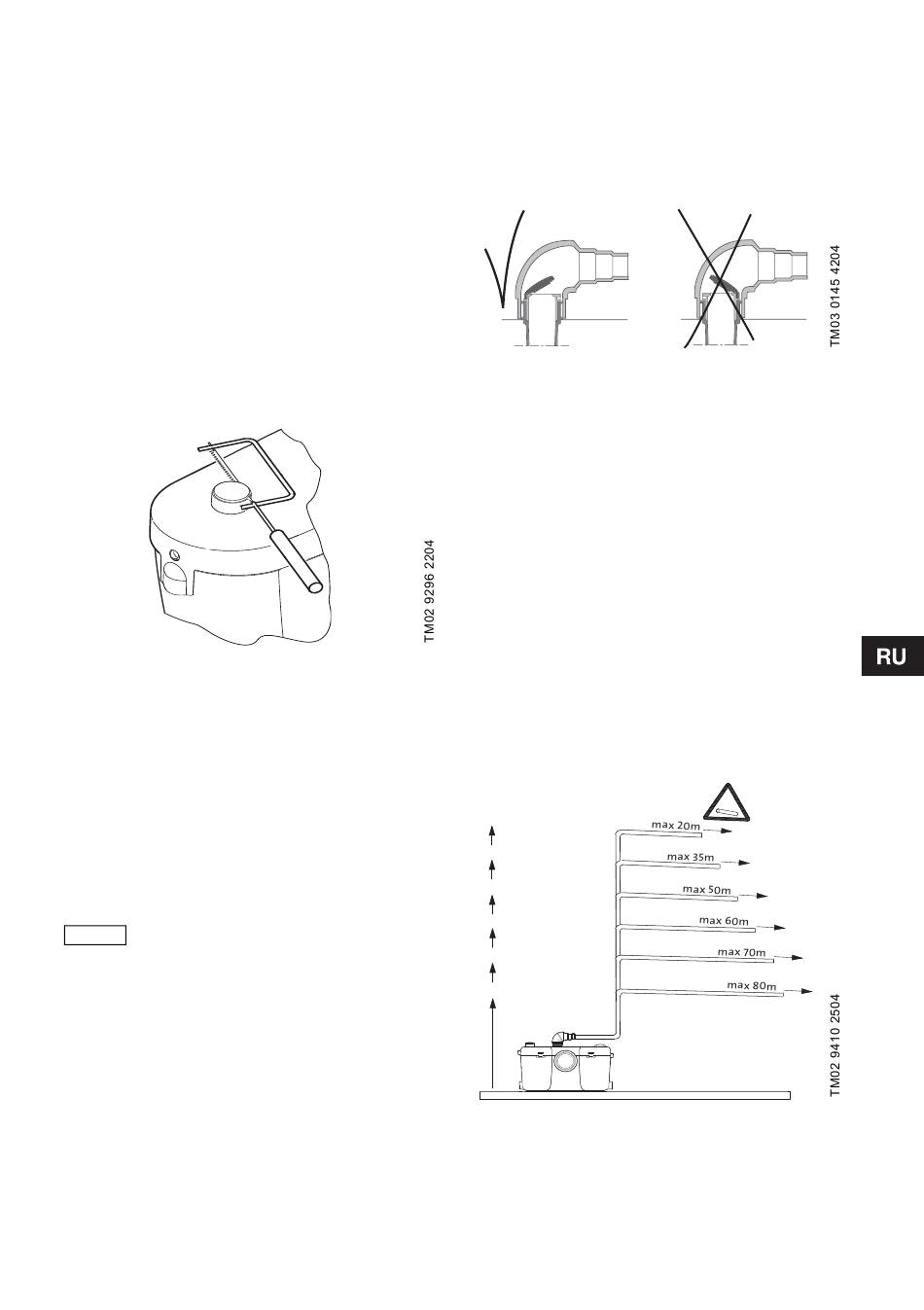

Рис. 7
Закрепите рукав (А) при помощи металлического
хомута (D).
4.4 Боковое соединение
Используйте рукав (А) и металлический хомут (D).
Если боковое соединение не используется, оно
должно быть закрыто заглушкой Е. При
необходимости смажьте уплотнительное кольцо
перед установкой.
4.4.1 Подсоединение душевой кабины
Верхняя точка сифона душевой
кабины должна быть как минимум
Внимание
на 150 мм выше дна бака насосной
установки Sololift+ PWС-3.
Подсоедините душевую кабину к боковому
соединению.
Установите сетчатый фильтр на выходе душа для
сбора волос.
4.5 Подсоединение к стоку
Сливная труба должна быть изготовлена из
материала подходящего для неочищенных
сточных вод и иметь внешний диаметр 23, 28 или
32 мм.
В соответствие со стандартом EN 12050-3
рекомендованный диаметр сливного
трубопровода должен быть не менее ∅25.
Установите угловой патрубок (С), используя
пластиковые хомуты (D).
Обратный клапан должен быть установлен, как
показано ниже.
Рис. 8
Вы можете обрезать угловой патрубок С, если это
необходимо, для его подгонки.
Рекомендуется установить сливную пробку
(заглушку) в нижней части вертикальной трубы на
случай ремонта сливного трубопровода.
4.6 Трубопроводы
На рисунке 7 показана максимальная длина
вертикального и горизонтального трубопровода.
Рекомендуется, чтобы первая часть
трубопровода была вертикальной.
Все горизонтальны трубы должны иметь уклон:
Сточные трубы: минимум 1%.
Впускные трубы: минимум 3%.
Если сливная труба более 10 м в длину, то далее
необходимо использовать трубу диаметром на
одну ступень больше. Например, если на первых
10 метрах была использована труба диаметром
∅28, то далее необходимо использовать трубу
диаметром ∅32.
6 m
5 m
4 m
3 m
2 m
1 m
Рис. 9
Сливная труба должна быть выведена выше
уровня обратного подпора (т.е. уровня основного
стока). Начиная с этой точки необходимо
использовать трубы диаметром не менее ∅40.
1%
