3.1 Uključeni pribor
Sljedeći montažni dijelovi se isporučuju uz Sololift+
PWC-3. Slova ćemo koristiti u opisu montaže.
A C D
Slika 2

3.2 Dimenzije

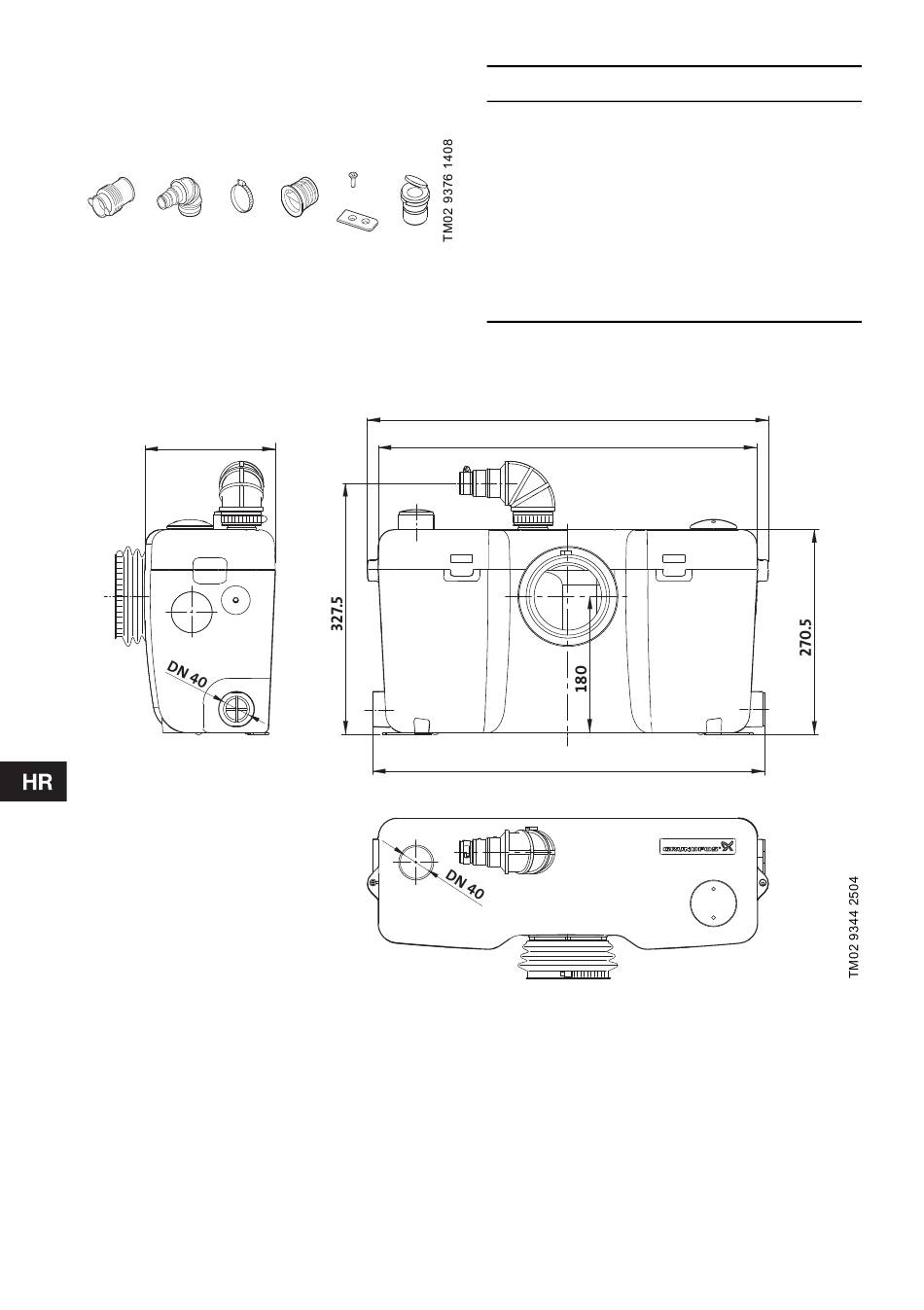

Sljedeće mjerne skice prikazuju dimenzije Sololifta+ PWC-3.
172
Slika 3
134
E F H
G
količina opis
gumene manšete za
2
priključivanje na poklopac (∅40)
1 ispusni luk (∅32)
Metalne spojnice za spajanje
8
školjke, cijevi i tlačnog koljena
2 slijepa čepa za bočno spajanje
2 vijka za pričvršćenje na pod
2 podna pričvršćenja
1 nepovratni ventil
529
500
513
poz.
A
C
D
E
F
G
H
