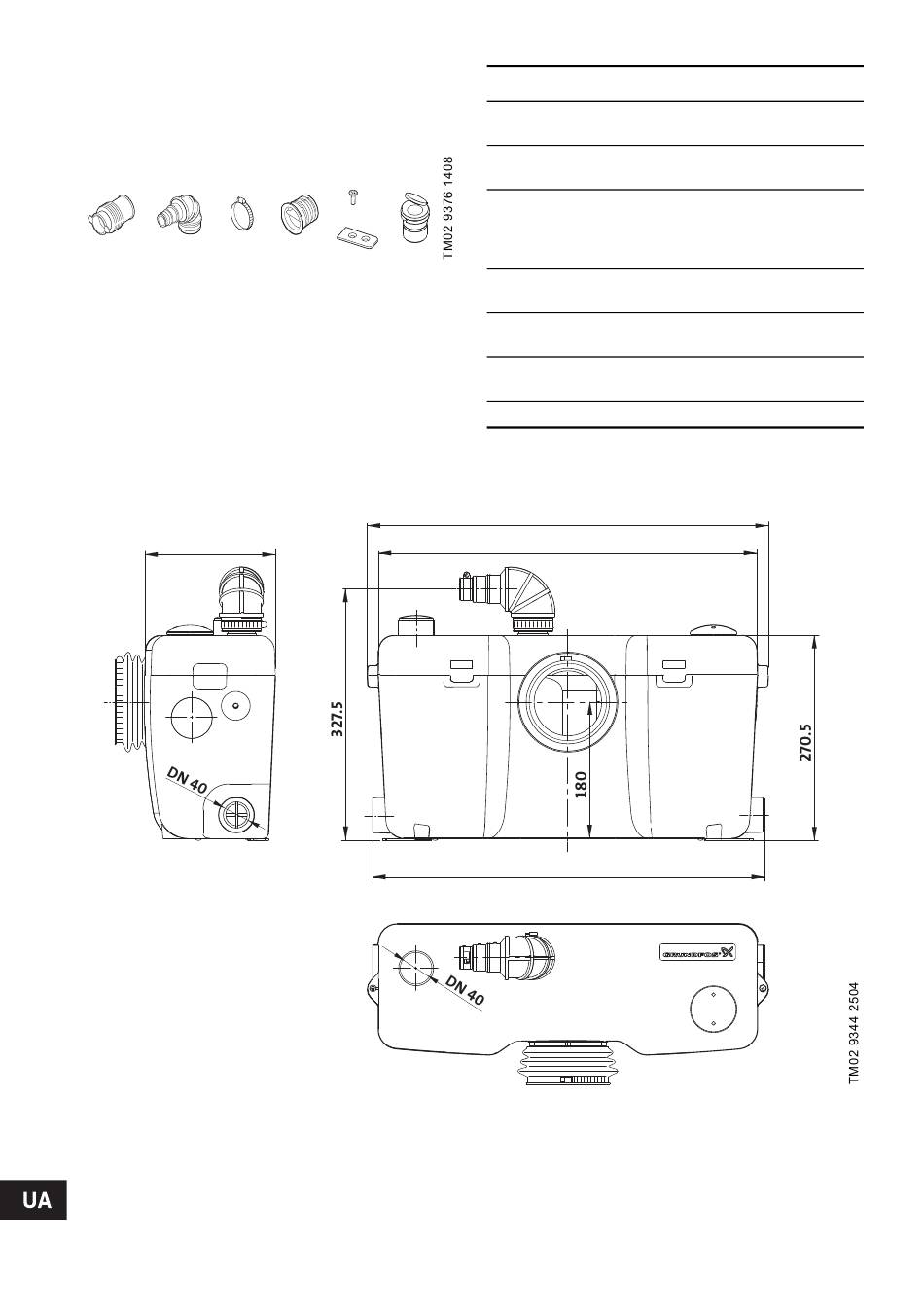

3.1 Додаткове обладнання
Зазначені деталі для монтажу входять до
комплекту поставки Sololift+ PWC-3. Під час опису
процесу монтажу використовуватимуться літери.
A C D
Рис. 2
3.2 Розміри
На схематичному малюнку представлені розміри Sololift+ РWC-3.
172
Рис. 3
220
E F H
G
Кількість Опис
Гумові шланги для підвідного
2
патрубка кришки (∅40)
Напірний колінчатий патрубок
1
(∅32)
Металеві скоби для підвідного
патрубка туалета, шлангів та
8
колінчатого напірного
патрубка
Заглушки бічного підвідного
2
патрубка
Гвинти для кріплення на
2
підлозі
Кріплення для установки на
2
підлозі
1 Зворотний клапан
529
500
513
Поз.
A
C
D
E
F
G
H
